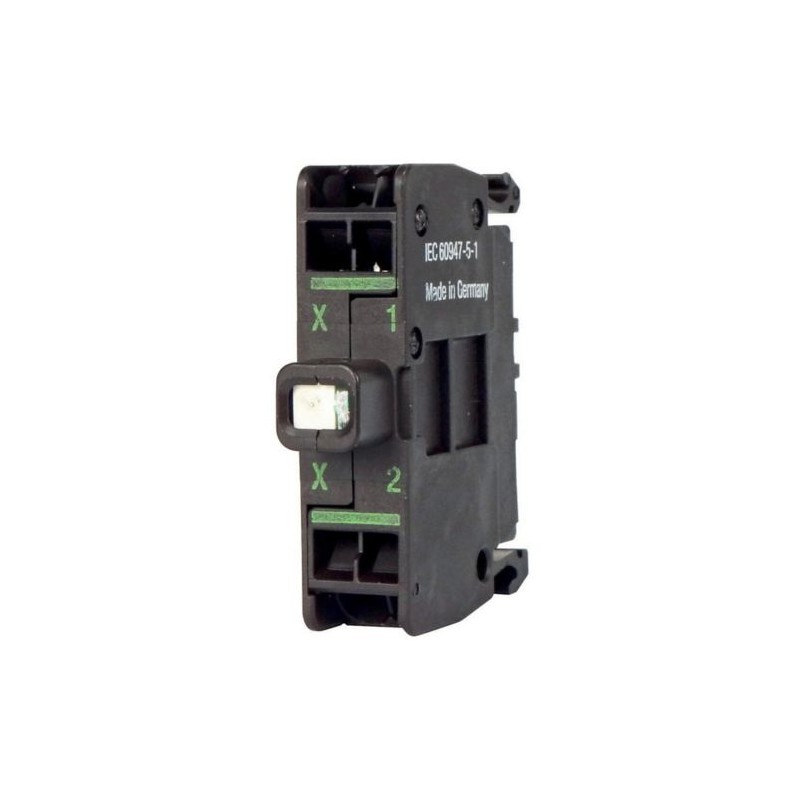

EATON - MOELLER M22-CLEDC230-W 216578 Y7-216578 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

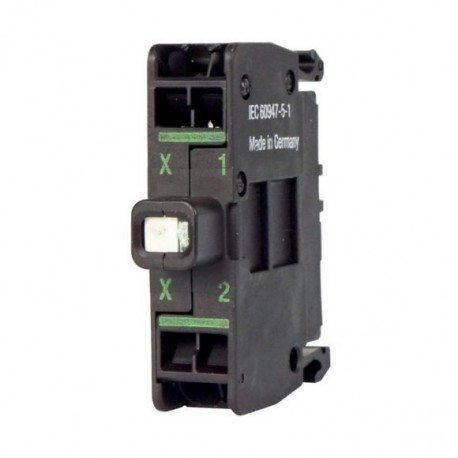

M22-CLEDC230-W 216578 Y7-216578 EATON ELECTRIC M22-LED CLEDC230-WQ, 12-30VAC / DC, Black, Posterior Fixation

Referência: M22-CLEDC230-W

Código: 216578

Número de catálogo: Y7-216578

Fabricante: EATON - MOELLER

Descrição:

M22-LED CLEDC230-WQ, 12-30VAC / DC, Black, Posterior Fixation
Elemento LED 12-30 V AC/DC Branco Conexão de fixação traseira para
Eaton Moeller® série M22 elemento LED, branco, fixação de base, braçadeira de gaiola M22-CLEDC230-W
Elemento LED, Fixação: Fixação da base, Tecnologia de conexão: Grampo de gaiola, Descrição: Grampo de gaiola é uma marca registrada da Wago Kontakttechnik GmbH/Minden, Alemanha, Tensão nominal de operação: UE = 85 - 264 V CA, 50/60 Hz V, Corrente nominal de operação: Ie = 5 - 15 mA, Consumo de energia: Pmax. = 0,33 W, A 230 V, Cor: Branco, Grau de proteção: IP20, Conexão ao SmartWire-DT: não, Normas: IEC 60947-5-1

Categorias:

  • Aparelhos elétricos de baixa tensão > Bloco de suporte da lâmpada para dispositivos de comando e sinalização
  • EATON - MOELLER > Auxiliares de controle e sinalização

Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

Preço total: 252,04 €

Preço unitário: 12,602 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 5 dias.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

JÁ VISTOS

MAIS INFORMAÇÃO

LED elemento, branco, base de fixação, cage clamp
LED elemento de Fixação: Base de fixação, Conexão técnica: Cage Clamp, Descrição: Cage Clamp é uma marca registada da Wago Kontakttechnik GmbH/Minden, na Alemanha, tensão Nominal de operação: Ue= 85 - 264 V CA, 50/60 Hz V, corrente operacional Nominal: Ie= de 5 a 15 mA, consumo de Energia: Pmax.= 0.33 W, Em 230 V, Cor: Branco, Grau de Proteção: IP20, Conexão para SmartWire-DT: não, as Normas: IEC 60947-5-1

Programa de entrega

A função básica acessórios
Elementos de LED
Descrição
Cage Clamp é uma marca registada da Wago Kontakttechnik GmbH/Minden, na Alemanha
Técnica de conexão
Cage Clamp
Fixação
Base de fixação
Tensão operacional nominal [Ue]
85 - 264 V CA, 50/60 Hz V
Corrente operacional nominal [eue]
De 5 a 15 mA
O consumo de energia [Pmax.]
0.33 W
Expectativa de vida ao PT 60064 em tum= +25 °C [tmédia(AC)]
100000 h
Grau de Proteção
IP20
A 230 V
Cor
Branco
116C063
Conexão para SmartWire-DT
nenhum
Aprovação
116Z024
Técnica de conexão
Cage Clamp
Notas

Para o indicador acende-se, iluminado botão de acionamento de atuadores, e iluminada seletor de atuadores, o seguinte se aplica:

M22...-R só em combinação com M22-emissor de luz...-R

M22...-G somente em combinação com M22-emissor de luz...-G

M22...-W apenas em combinação com M22-emissor de luz...-W

M22...-Y só em combinação com M22-emissor de luz...-W

M22...-B em combinação com M22-emissor de luz...-W ou M22-emissor de luz...-B

Dados técnicos

Geral
Normas
IEC 60947-5-1
Torque de operação (terminais de parafuso)
≦ 0,8 Nm
Grau de Proteção
IP20
Climáticas revisão de texto
Calor úmido, constante, IEC 60068-2-78
Calor úmido, cíclico, IEC 60068-2-30
Temperatura ambienteAberto
-25 - +70 °C
Temperatura ambienteArmazenamento
- 40 - + 80 °C
Posição de montagem
Conforme necessário
Mecânica, resistência de choque, de acordo com a norma IEC 60068-2-27
Choque duração de 11 ms, semi-senoidal
> 30 g
Mecânica, resistência ao choque
Trinta
Choque duração de 11 ms
Sinusoidal
de acordo com a norma IEC 60068-2-27 g
Terminal de capacidadesSólidos
0.75 - 2.5 mmDois
Terminal de capacidadesEncalhado
0,5 - 2,5 mmDois
Contactos
Nominal de impulso atmosférico tensão [Uimp]
6000 V AC
Tensão nominal de isolamento [Ueu]
500 V
Categoria de sobretensão/grau de poluição
III/3

Interior e exterior protegida instalação

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
0
Dissipação de calor por pólo, dependente da corrente [Pvid]
0 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
0 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
1 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+70 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

De baixa tensão industrial componentes (EG000017) / Lâmpada titular do bloco para dispositivos de circuito de controle (EC000204)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Comando e dispositivo de alarme / soquete da Lâmpada de bloco de comando e dos dispositivos de alarme (ecl@ss10.0.1-27-37-12-09 [AKF027014])
Transformador integrado
Nenhum
Integrado com a tensão diminuindo o resistor de
Nenhum
Com fonte de luz
Sim
Com o diodo integrado
Sim
Suporte da lâmpada
Nenhum
Tensão nominal Ue AC 50 Hz
85 - 264 V
Tensão nominal Ue a CA 60 Hz
85 - 264 V
Tensão nominal Ue em DC
0 - 0 V
Tipo de tensão para acionamento
AC
Tipo da lâmpada
LED
Tipo de conexão do circuito auxiliar
Grampo de mola de conexão
Cor da lâmpada
Branco
Tipo de fixação
Andar de fixação

Aprovações

Padrões De Produto
IEC/EN 60947-5; UL 508, CSA-C22.2 Nº 14-05; CSA-C22.2 Nº 94-91; marcação CE
UL Arquivo Nº.
E29184
UL Controlo de Categoria Nenhuma.
NKCR
CSA Arquivo.
012528
CSA Classe Nenhuma.
3211-03
América Do Norte Certificação
UL, CSA
Grau de Proteção
UL/CSA Tipo: -

Dimensões

Botão de pressão com M22-(C)K...
Botão de pressão com M22-(C) DIODO emissor de... + M22-XLED...

ETIM for 216578 Componentes industriais para Baixa Tensão (EC000204)

Nome da característicaTransformador integrado (EF001358)
Valor da característicaNão
Nome da característicaCom resistência de redução de tensão integrado (EF001399)
Valor da característicaNão
Nome da característicaCom fonte de luz (EF005905)
Valor da característicaSim
Nome da característicaCom díodo integrado (EF001400)
Valor da característicaSim
Nome da característicaSuporte da lâmpada (EF000048)
Valor da característicaNenhum
Nome da característicaTensão nominal Ue em CA 50 Hz (EF007029)
Valor da característica85 V
Nome da característicaTensão nominal Ue em CA 60 Hz (EF007030)
Valor da característica85 V
Nome da característicaTensão nominal Ue na CC (EF007031)
Valor da característica0 V
Nome da característicaTipo de tensão para atuação (EF008242)
Valor da característicaAC
Nome da característicaTipo de lâmpada (EF002423)
Valor da característicaLED
Nome da característicaTipo de conexão do circuito auxiliar (EF006820)
Valor da característicaConexão por terminal de mola
Nome da característicaCor da fonte de luz (EF001402)
Valor da característicaBranco
Nome da característicaTipo de aperto da fixação (EF002442)
Valor da característicaFixação de piso
