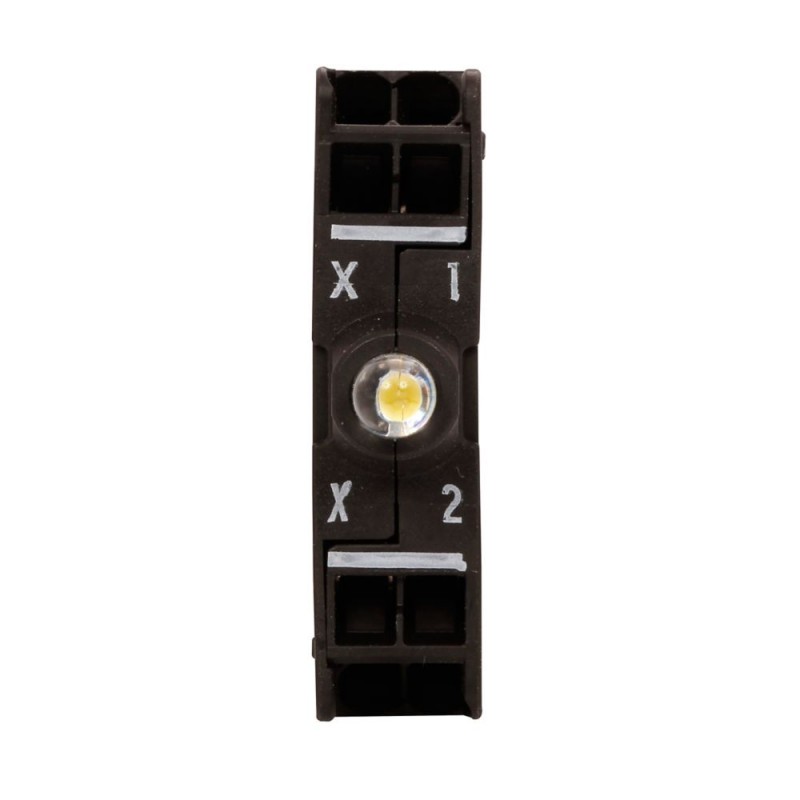

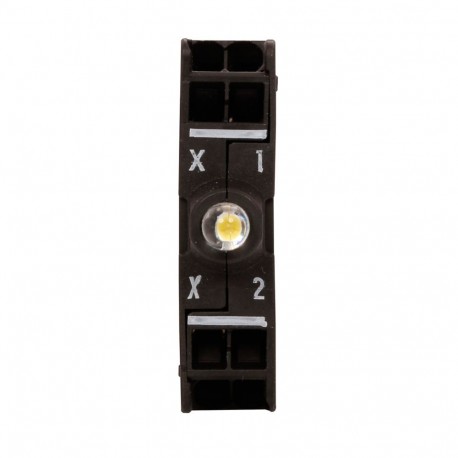

M22-CLED230-B 218063 Y7-218063 EATON ELECTRIC CLED230-BQ M22-LED, 85-264VAC, Azul, Fixação Frontal Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

M22-CLED230-B 218063 Y7-218063 EATON ELECTRIC CLED230-BQ M22-LED, 85-264VAC, Azul, Fixação Frontal

M22-CLED230-B

218063

Y7-218063

EATON-MOELLER

20

CLED230-BQ M22-LED, 85-264VAC, Azul, Fixação Frontal

Elemento LED 85-264 V AC Azul Fixação Frontal Snap-On Conexão

Eaton Moeller® series M22 Light element, LED, blue, front mount, 85-264VAC, spring clamp connection

Elemento LED, Fixação: Fixação frontal, Tecnologia de conexão: Grampo de gaiola, Descrição: Grampo de gaiola é uma marca registrada da Wago Kontakttechnik GmbH/Minden, Alemanha, Tensão nominal de operação: Ue = 85 - 264 V AC, 50/60 Hz V, Corrente nominal de operação: Ie = 5 - 15 mA, Consumo de energia: Pmax. = 0,33 W, A 230 V, Grau de proteção: IP20, conexão SmartWire-DT: não, Normas: IEC 60947-5-1

Mais detalhes


Aparelhos elétricos de baixa tensão > Bloco de suporte da lâmpada para dispositivos de comando e sinalização

Auxiliares de controle e sinalização

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $291.09
Preço unitário: $14.55
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

geralmente comprados juntos

▲

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton Moeller® series M22 Accessory LED
Catalog Number
218063
EAN
4015082180638
Product Length/Depth
39 mm
Product Height
39 mm
Product Width
10 mm
Product Weight
0.01 kg
Compliances
Bureau Veritas
GoST-R
CE Marked
Certifications
CSA Certified
CCC Marked
Lloyd's Register Certified
CSA-C22.2 No. 14-05
CSA Class No.: 3211-03
UL
CSA
IEC/EN 60947-5
UL File No.: E29184
CE
CSA File No.: 012528
CSA-C22.2 No. 94-91
IEC 60947-5-1
UL 508
UL Category Control No.: NKCR
Catalog Notes
Cage Clamp is a registered trademark of Wago Kontakttechnik GmbH/Minden, Germany
Model Code
M22-CLED230-B

Especificações do produto

Type
Light Unit
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Fitted with:
Diode
Light source
Pollution degree
3
Climatic proofing
Damp heat, cyclic, to IEC 60068-2-30
Damp heat, constant, to IEC 60068-2-78
Connection to SmartWire-DT
No
Rated impulse withstand voltage (Uimp)
6000 V AC
Ambient operating temperature - max
70 °C
Ambient operating temperature - min
-25 °C
Ambient storage temperature - max
80 °C
Ambient storage temperature - min
40 °C
Equipment heat dissipation, current-dependent Pvid
0 W
Force for positive opening - min
0 N
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Operating torque
0.8 Nm
Rated insulation voltage (Ui)
500 V
Rated operational current (Ie) - max
15 mA
Rated operational current (Ie) - min
5 mA
Rated operational current for specified heat dissipation (In)
0 A
Rated operational voltage (Ue) at AC - max
264 V
Rated operational voltage (Ue) at AC - min
85 V
Rated operational voltage (Ue) at DC - max
0 V
Rated operational voltage (Ue) at DC - min
0 V
Static heat dissipation, non-current-dependent Pvs
1 W
Voltage type
AC
Fastening type
Front fastening
Mounting position
As required
Light color
Blue
Connection type
Front fixing
Lamp type
LED
Overvoltage category
III
Connection type (auxiliary circuit)
Spring clamp connection
Degree of protection
IP20
Lamp holder
None
Power consumption
Max. 0.33 W
Lifespan, electrical
100,000 h (at 25°C, according to EN60064)
Terminal capacity (stranded)
0.5 - 2.5 mm²
Shock resistance
30 g, Mechanical, According to IEC/EN 60068-2-27, Sinusoidal shock 11 ms
Mechanical, According to IEC/EN 60068-2-27
Terminal capacity (solid)
0.75 - 2.5 mm²

ETIM for 218063 Componentes industriais para Baixa Tensão (EC000204)
Característica Valor
Transformador integrado (EF001358) Não
Com resistência de redução de tensão integrado (EF001399) Não
Com fonte de luz (EF005905) Sim
Com díodo integrado (EF001400) Sim
Suporte da lâmpada (EF000048) Nenhum
Tensão nominal Ue em CA 50 Hz (EF007029) 85 V
Tensão nominal Ue em CA 60 Hz (EF007030) 85 V
Tensão nominal Ue na CC (EF007031) 0 V
Tipo de tensão para atuação (EF008242) AC
Tipo de lâmpada (EF002423) LED
Tipo de conexão do circuito auxiliar (EF006820) Conexão por terminal de mola
Cor da fonte de luz (EF001402) Azul
Tipo de aperto da fixação (EF002442) Fixação frontal

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-CLED230-B Y7-218063 218063 EN_289241.pdf 3 Mbytes M22-CLED230-B Y7-218063 218063 EN_289241.pdf
