EATON - MOELLERAuxiliares de controle e sinalizaçãoM22-CLED-B 218061 Y7-218061 EATON ELECTRIC LED M22-CLED-BQ, 12-30VAC / DC, Azul, fixação frontal

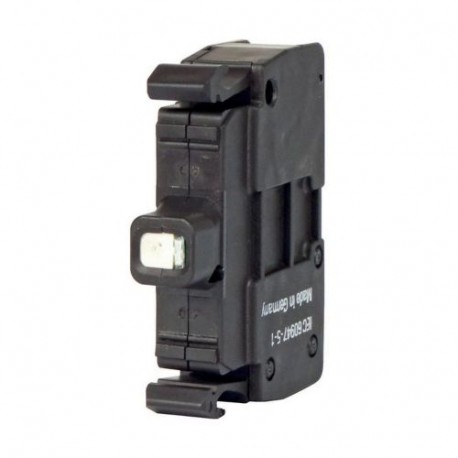

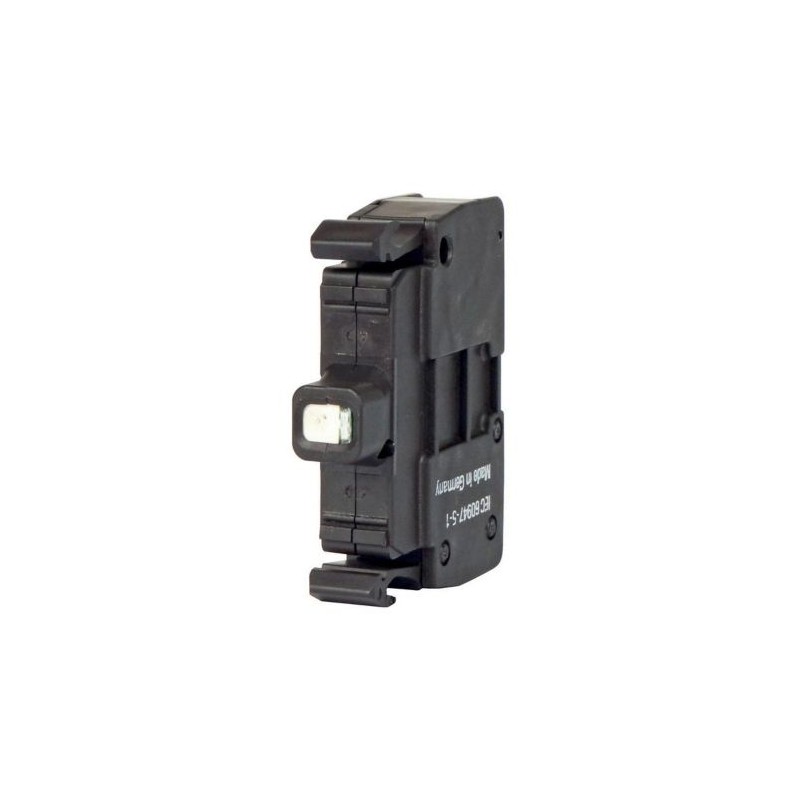

EATON - MOELLER M22-CLED-B 218061 Y7-218061 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

M22-CLED-B 218061 Y7-218061 EATON ELECTRIC LED M22-CLED-BQ, 12-30VAC / DC, Azul, fixação frontal

Referência: M22-CLED-B

Código: 218061

Número de catálogo: Y7-218061

Fabricante: EATON - MOELLER

Descrição:

LED M22-CLED-BQ, 12-30VAC / DC, Azul, fixação frontal
Elemento LED; 12-30 V AC/DC; Azul; Fixação frontal; Conexão de pressão
Eaton Moeller® series M22 Light element, LED, blue, front mount, 12-30VAC/DC, spring clamp connection
Elemento LED, Fixação: Montagem frontal, Tecnologia de conexão: Grampo de gaiola, Descrição: Grampo de gaiola é uma marca registrada da Wago Kontakttechnik GmbH/Minden, Alemanha, Tensão nominal de operação: Ue= 12 - 30 V AC/DC, 50/60 Hz V, Corrente nominal de operação: Ie= 8 - 15 mA, Consumo de energia: Pmax.= 0,26 W, a 24 V, Grau de proteção: IP20, conexão SmartWire-DT: não, Normas: IEC 60947-5-1

Categorias:

  • Aparelhos elétricos de baixa tensão > Bloco de suporte da lâmpada para dispositivos de comando e sinalização
  • EATON - MOELLER > Auxiliares de controle e sinalização

Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

  • Mais informação
  • ETIM
  • PDF
  • Avaliações
Garantia, reparação e devolução.

Preço total: 127,15 €

Preço unitário: 6,3573 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 5 dias.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

JÁ VISTOS

MAIS INFORMAÇÃO

General specifications

Product Name
Eaton Moeller® series M22 Accessory LED
Catalog Number
218061
Packing Unit
Pack
EAN
4015081825974
Quantity
20
Gross Weight
0.218 kg
Length
91 mm
Width
60 mm
Height
75 mm
Volume
409.5 cm³
ERP Name
SAP-UNITY
Product Length/Depth
39 mm
Product Height
39 mm
Product Width
10 mm
Product Weight
0.01 kg
Certifications
CSA File No.: 012528
CSA-C22.2 No. 14-05
IEC/EN 60947-5
UL File No.: E29184
CE
UL Category Control No.: NKCR
UL
CSA Class No.: 3211-03
CSA-C22.2 No. 94-91
IEC 60947-5-1
UL 508
CSA
Catalog Notes
Cage Clamp is a registered trademark of Wago Kontakttechnik GmbH/Minden, Germany
Model Code
M22-CLED-B

Especificações do produto

10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Fitted with:
Diode
Light source
Pollution degree
3
Climatic proofing
Damp heat, cyclic, to IEC 60068-2-30
Damp heat, constant, to IEC 60068-2-78
Connection to SmartWire-DT
No
Rated impulse withstand voltage (Uimp)
6000 V AC
Ambient operating temperature - max
70 °C
Ambient operating temperature - min
-25 °C
Ambient storage temperature - max
80 °C
Ambient storage temperature - min
-40 °C
Equipment heat dissipation, current-dependent Pvid
0 W
Force for positive opening - min
0 N
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Operating torque
0.8 Nm
Rated insulation voltage (Ui)
500 V
Rated operational current (Ie) - max
14 mA
Rated operational current (Ie) - min
5 mA
Rated operational current for specified heat dissipation (In)
0 A
Rated operational voltage (Ue) at AC - max
30 V
Rated operational voltage (Ue) at AC - min
12 V
Rated operational voltage (Ue) at DC - max
30 V
Rated operational voltage (Ue) at DC - min
12 V
Static heat dissipation, non-current-dependent Pvs
0.45 W
Voltage type
AC/DC
Fastening type
Front fastening
Mounting position
As required
Light color
Blue
Connection type
Front fixing
Lamp type
LED
Overvoltage category
III
Connection type (auxiliary circuit)
Spring clamp connection
Degree of protection
IP20
Lamp holder
None
Power consumption
Max. 0.26 W
Lifespan, electrical
100,000 h (at 25°C, according to EN60064)
Terminal capacity (stranded)
0.5 - 2.5 mm²
Shock resistance
Mechanical, According to IEC/EN 60068-2-27
30 g, Mechanical, According to IEC/EN 60068-2-27, Sinusoidal shock 11 ms
Terminal capacity (solid)
0.75 - 2.5 mm²

ETIM for 218061 Componentes industriais para Baixa Tensão (EC000204)

Nome da característicaTransformador integrado (EF001358)
Valor da característicaNão
Nome da característicaCom resistência de redução de tensão integrado (EF001399)
Valor da característicaNão
Nome da característicaCom fonte de luz (EF005905)
Valor da característicaSim
Nome da característicaCom díodo integrado (EF001400)
Valor da característicaSim
Nome da característicaSuporte da lâmpada (EF000048)
Valor da característicaNenhum
Nome da característicaTensão nominal Ue em CA 50 Hz (EF007029)
Valor da característica12 V
Nome da característicaTensão nominal Ue em CA 60 Hz (EF007030)
Valor da característica12 V
Nome da característicaTensão nominal Ue na CC (EF007031)
Valor da característica12 V
Nome da característicaTipo de tensão para atuação (EF008242)
Valor da característicaAC/DC
Nome da característicaTipo de lâmpada (EF002423)
Valor da característicaLED
Nome da característicaTipo de conexão do circuito auxiliar (EF006820)
Valor da característicaConexão por terminal de mola
Nome da característicaCor da fonte de luz (EF001402)
Valor da característicaAzul
Nome da característicaTipo de aperto da fixação (EF002442)
Valor da característicaFixação frontal

DATASHEET - PDF

Título
Tamanho
Tipo
M22-CLED-B Y7-218061 218061 EN_216380.pdf
100 Kbytes
PDF EATON COMMAND INDICATION EN
24 Mbytes
PDF CATALOGUE EATON EN
38 Mbytes
