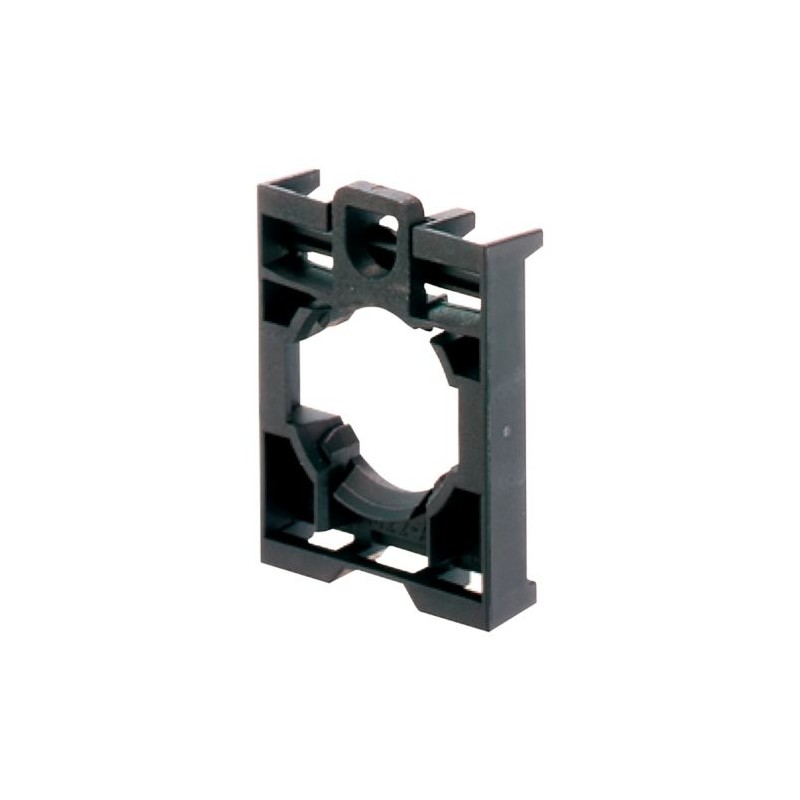

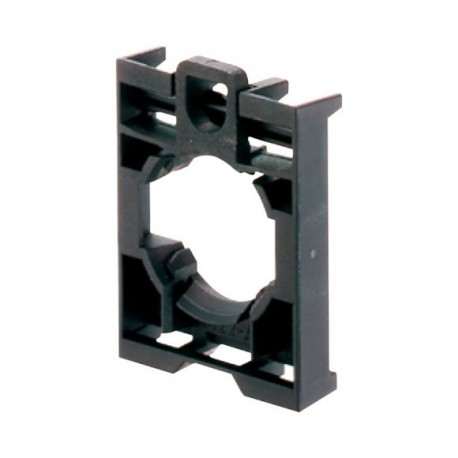

M22-A-GVP 216375 Y7-216375 EATON ELECTRIC M22-A GVPQ-Front adaptador de montagem Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

M22-A-GVP 216375 Y7-216375 EATON ELECTRIC M22-A GVPQ-Front adaptador de montagem

M22-A-GVP

216375

Y7-216375

EATON-MOELLER

500

M22-A GVPQ-Front adaptador de montagem

Elemento de montagem para 3 elementos RMQ embalagem grande

Eaton Moeller® série M22 Braçadeira de montagem, embalagem grande

Grampo de montagem, montagem frontal para 3 elementos de contato/LED, embalagem grande

Mais detalhes


Aparelhos elétricos de baixa tensão > Adaptador para dispositivos de comando

Auxiliares de controle e sinalização

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $1,062.51
Preço unitário: $2.13
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Related products

▲

Best sellers

▲

Mais informação

▲


Braçadeira de montagem, grandes embalagens
Braçadeira de montagem, montagem frontal para 3 contato/elementos de LED, grandes embalagens

Programa de entrega

A função básica acessórios
Adaptador de montagem
Função
Braçadeira de montagem (montagem frontal) para 3-contato com elementos de LED
Descrição
A sequência de números sobre a fixação de placa
Fixação
Fixação da frente
Conexão para SmartWire-DT
sim
Para uso com
M22-SWD-K...
M22-SWD-emissor de luz...
Para uso com
Elementos de contacto M22-(C)K...
Elementos de LED M22-(C)DIODO emissor de...
Configuração
116Q021

Dados técnicos

Geral
Climáticas revisão de texto
Calor úmido, constante, IEC 60068-2-78
Calor úmido, cíclico, IEC 60068-2-30
Temperatura ambienteAberto
-25 - +70 °C

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
0
Dissipação de calor por pólo, dependente da corrente [Pvid]
0 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
0 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
0 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+70 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Por favor informe-se
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
Não aplicável.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

De baixa tensão industrial componentes (EG000017) / Adaptador para dispositivos de circuito de controle (EC001020)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Comando e dispositivo de alarme / Adaptador para dispositivos de comando ([email protected] [AKF044014])
Built-in de diâmetro
22 mm
Número de aparelhos para construir em
Seis

Aprovações

Padrões De Produto
IEC/EN 60947-5; UL 508, CSA-C22.2 Nº 14-05; CSA-C22.2 Nº 94-91; marcação CE
UL Arquivo Nº.
E29184
UL Controlo de Categoria Nenhuma.
NKCR
CSA Arquivo.
012528
CSA Classe Nenhuma.
3211-03
América Do Norte Certificação
UL, CSA

Dimensões

116X126
Fixação de placas de
Fixação de placa (montagem frontal) para 3-contatos/elementos de LED

ETIM for 216375 Componentes industriais para Baixa Tensão (EC001020)
Característica Valor
Diâmetro para embutir (EF000943) 22 mm
Número de aparelhos a serem incorporados (EF000219) 6
