> EATON - MOELLER>+IZMX-STS24DC 123731 ELECTRIC Shunt (2) 24 VDC
Produto anterior Próximo produto

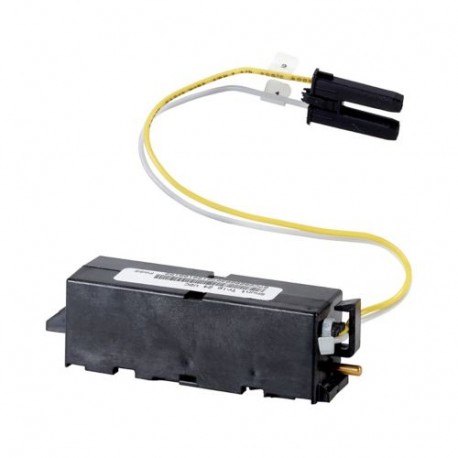

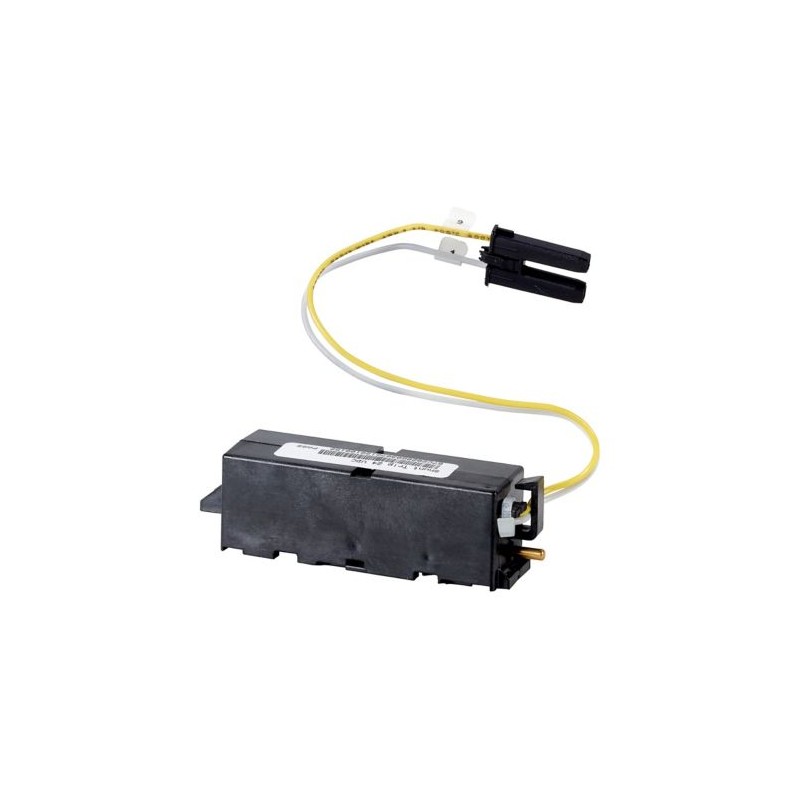

+IZMX-STS24DC 123731 EATON ELECTRIC Shunt (2) 24 VDC Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

+IZMX-STS24DC 123731 EATON ELECTRIC Shunt (2) 24 VDC

+IZMX-STS24DC

123731

EATON-MOELLER

Shunt (2) 24 VDC

Adequado para desconexão remota, não pode ser combinado com um gatilho de subtensão

Mais detalhes


Aparelhos elétricos de baixa tensão > Bobina de disparo

Home > EATON - MOELLER

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton Moeller series IZMX/INX shunt release
Catalog Number
123731
EAN
4015081213368
Product Length/Depth
150 mm
Product Height
100 mm
Product Width
100 mm
Product Weight
0.113 kg
Compliances
RoHS conform
Model Code
+IZMX-STS24DC

Delivery program

Type
Accessory
Accessory/spare part type
Remote switching

Technical data - electrical

Voltage type
DC
Control voltage operating range
0.7 - 1.1 x Us
24 V DC
Rated control supply voltage (Us) at AC, 50 Hz - min
0 V
Rated control supply voltage (Us) at AC, 50 Hz - max
0 V
Rated control supply voltage (Us) at AC, 60 Hz - min
0 V
Rated control supply voltage (Us) at AC, 60 Hz - max
0 V
Rated control supply voltage (Us) at DC - min
24 V
Rated control supply voltage (Us) at DC - max
24 V
Current rating - max
0.18 A (maximum holding current)
Rated operational current
0.18 A (maximum holding current)
Adjustment range undelayed short-circuit release (end value) - max
0 A
Power consumption
5 VA/W AC/DC
Pick-up power consumption at 35 ms - max
500 VA/W
Circuit breaker total switching time
22 ms (Us = 100%)
Initial value of the undelayed short-circuit release - min
0 A

Technical data - mechanical

Number of actuation per minute - max
3
Number of contacts (change-over contacts)
0
Number of contacts (normally closed contacts)
0
Number of contacts (normally open contacts)
0

Design verification as per IEC/EN 61439 - technical data

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
70 °C

Additional information

Special features
Suitable for
Off-load switch
Power circuit breaker
Used with
INX16..., INX40...
IZMX16..., IZMX40...

ETIM for 123731 Componentes industriais para Baixa Tensão (EC001023)
Característica Valor
Tensão de alimentação de corrente nominal de 50 Hz AC (EF003978) 0 V
Tensão de alimentação de corrente nominal de 60 Hz CA (EF003979) 0 V
Tensão de alimentação de corrente nominal DC (EF003980) 24 V
Tipo de tensão para atuação (EF008242) DC
Valor inicial de abertura em curto-circuito não retardada - faixa de ajuste (EF008187) 0 A
Faixa de ajuste do valor final de abertura de curto-circuito não retardada (EF008188) 0 A
Consumo (potência em VA) (EF000346) 5 W
Acabamento da conexão elétrica (EF003961) Conexão de ficha plana
Número de contatos como contato normalmente aberto (EF008256) 0
Número de contatos como contato normalmente fechado (EF008255) 0
Número de contatos como inversores (EF008257) 0
Adequado a disjuntor (EF005863) Sim
Adequado para interruptor de descarga (EF001543) Sim
Adequado para um interruptor de proteção do motor (EF005826) Não
Adequado para relé de sobrecarga (EF001545) Não
