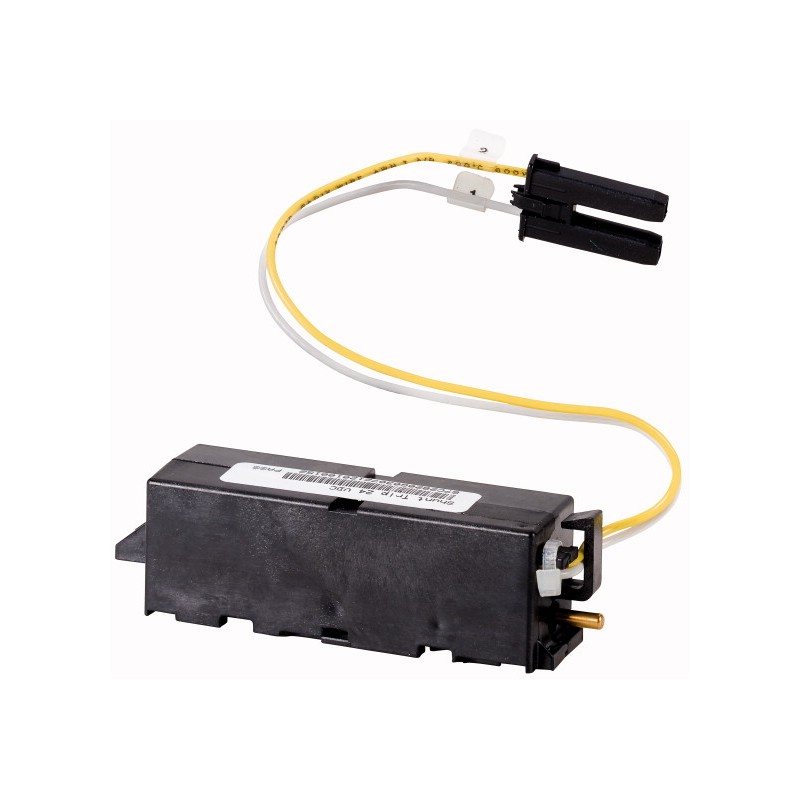

IZMX-ST48DC 123656 EATON MOELLER Shunt 48 VDC Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

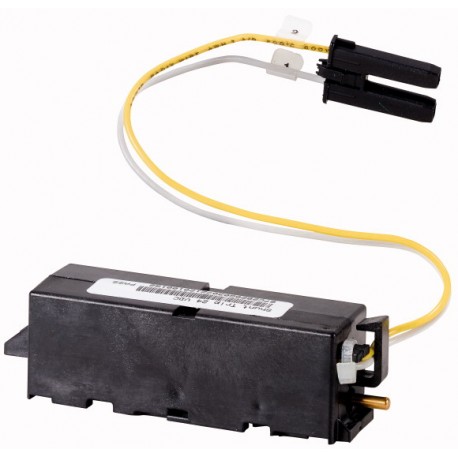

IZMX-ST48DC 123656 EATON MOELLER Shunt 48 VDC

IZMX-ST48DC

123656

EATON - MOELLER

Disponível

Envio hoje

Produto sob demanda, sem reembolso.

Shunt 48 VDC

Mais detalhes


Disjuntores

Circuit-breakers IZM - EATON - MOELLER

IZMX16 (Accessories) - EATON - MOELLER

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

QuantidadePreço
1+194,14 €
2+189,94 €
3+188,93 €
*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).


Produtos relacionados

Mais informação



Entrega do programa
A gama de produtos
  Acessórios
Acessórios
  Remoto de comutação
Acessórios
  Shunt de lançamento (para alimentação do disjuntor)

  Pode ser combinado com um disparador de subtensão ou uma segunda derivação de lançamento.
Kit de reequipamento
Frequência máxima
Atuações/minuto 3

  Limitado a 3/min, devido ao alto pick-up atual de 35 ms.
Por favor, lembre - se que o disjuntor da frequência de comutação = 60/h
Nominal tensão de controle
UsV48 V DC
Faixa de operação
x USFator de0,7 -1,1
max. segurando atual
EunUm0.089
max. pick-up atual (35ms)
EunUm10
max. o poder de selamento
AC/DCVA/W5
max. puxe-se no poder (35ms)
AC/DCVA/W530
Disjuntor de comutação total de horário
@ US=100%ms22
Para uso com
  IZMX16..., IZMX40...
INX16..., INX40...
Instruções
  Um adicional de circuito de controle do bloco de terminais é necessária para a adaptação.
na de na
Notasna de na

Adequado para a contínua comandos (100% DF)

Verificação de projeto como de acordo com a IEC/EN 61439(Mostra)(Ocultar recursos)
Dados técnicos para verificação de projeto

Temperatura de funcionamento min.
 °C-25
Temperatura de funcionamento max.
 °C70
Dados técnicos ETIM 6.0
De baixa tensão industrial componentes (EG000017) / Shunt de lançamento (para alimentação do disjuntor) (EC001023)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / disjuntor (LV < 1 kV) / corrente de carga Plena viagem ([email protected] [AKF016010])
Avaliado controle de tensão de alimentação Nos no AC 50HZ
 V0 - 0
Avaliado controle de tensão de alimentação Nos no AC 60HZ
 V0 - 0
Avaliado controle de tensão de alimentação-Nos em DC
 V48 - 48
Tipo de tensão para acionamento
  DC
Valor inicial do tempo de desarme sem curto-circuito lançamento - faixa de ajuste de
 Um0
Valor final do intervalo de ajuste sem atraso de curto-circuito de lançamento
 Um0
Tipo de conexão elétrica
  Mini plug-in de conexão
Número de contatos como contato normalmente aberto
  0
Número de contatos como contato normalmente fechado
  0
Número de contatos como contato
  0
Apropriados para a alimentação de disjuntor
  Sim
Adequado para fora da chave de carga
  Sim
Adequado para interruptor de proteção do motor
  Nenhum
Adequado para relé de sobrecarga
  Nenhum

Datasheet - PDF

Title:Language:Size:Type:
pdf- Shunt release 48 VDC - EATON - IZMX-ST48DC - 123656English156 Kbytespdf- Shunt release 48 VDC - EATON - IZMX-ST48DC - 123656
