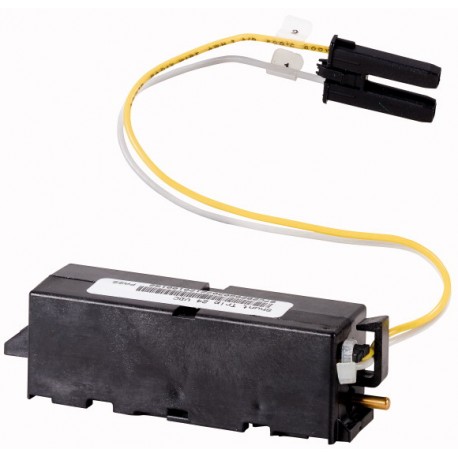

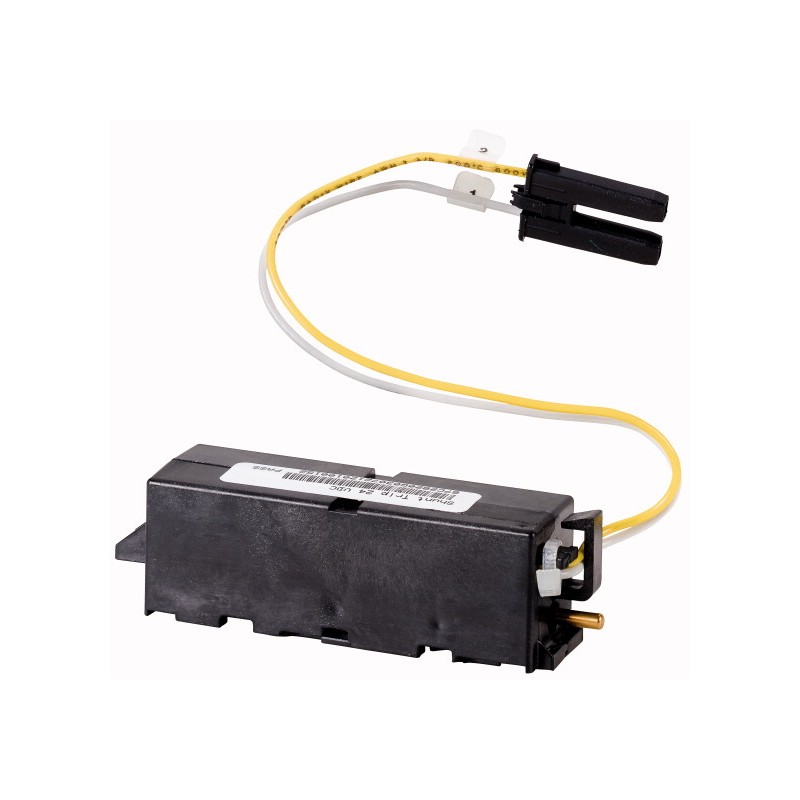

IZMX-ST230AD 123730 0004357980 EATON ELECTRIC Shunt 208-250 VAC / DC
IZMX-ST230AD
123730
0004357980
EATON-MOELLER
Shunt 208-250 VAC / DC
Shunt 208-250 VAC/DC Trigger
Adequado para desconexão remota, pode ser combinado com uma liberação de subtensão
Aparelhos elétricos de baixa tensão > Bobina de disparo
Quadro Aberto de Disjuntores Automáticos
Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Related products
▲Best sellers
▲Mais informação
▲A gama de produtos | Acessórios | ||
Acessórios | Remoto de comutação | ||
Acessórios | Shunt de lançamento (para alimentação do disjuntor) | ||
| Pode ser combinado com um disparador de subtensão ou uma segunda derivação de lançamento. Kit de reequipamento | |||
Frequência máxima | Atuações/minuto | 3 | |
| Limitado a 3/min, devido ao alto pick-up atual de 35 ms. Por favor, lembre - se que o disjuntor da frequência de comutação = 60/h | |||
Nominal tensão de controle | Us | V | 208 - 240 V CA 50/60 Hz 208 - 250 V DC |
Faixa de operação | x US | Fator de | 0,7 -1,1 |
max. segurando atual | Eun | Um | 0.034 |
max. pick-up atual (35ms) | Eun | Um | 3.01 |
max. o poder de selamento | AC/DC | VA/W | 9 |
max. puxe-se no poder (35ms) | AC/DC | VA/W | 500 |
Disjuntor de comutação total de horário | @ US=100% | ms | 22 |
Para uso com | IZMX16..., IZMX40... INX16..., INX40... | ||
Instruções | Um adicional de circuito de controle do bloco de terminais é necessária para a adaptação. | ||
| Notas Adequado para a contínua comandos (100% DF) | |||
Dados técnicos para verificação de projeto | |||
Temperatura de funcionamento min. | °C | -25 | |
Temperatura de funcionamento max. | °C | 70 |
| De baixa tensão industrial componentes (EG000017) / Shunt de lançamento (para alimentação do disjuntor) (EC001023) | |||
| De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / disjuntor (LV < 1 kV) / corrente de carga Plena viagem ([email protected] [AKF016010]) | |||
Avaliado controle de tensão de alimentação Nos no AC 50HZ | V | 208 - 240 | |
Avaliado controle de tensão de alimentação Nos no AC 60HZ | V | 208 - 240 | |
Avaliado controle de tensão de alimentação-Nos em DC | V | 220 - 250 | |
Tipo de tensão para acionamento | AC/DC | ||
Valor inicial do tempo de desarme sem curto-circuito lançamento - faixa de ajuste de | Um | 0 | |
Valor final do intervalo de ajuste sem atraso de curto-circuito de lançamento | Um | 0 | |
Tipo de conexão elétrica | Mini plug-in de conexão | ||
Número de contatos como contato normalmente aberto | 0 | ||
Número de contatos como contato normalmente fechado | 0 | ||
Número de contatos como contato | 0 | ||
Apropriados para a alimentação de disjuntor | Sim | ||
Adequado para fora da chave de carga | Sim | ||
Adequado para interruptor de proteção do motor | Nenhum | ||
Adequado para relé de sobrecarga | Nenhum | ||
| Característica | Valor |
|---|---|
| Rated control supply voltage AC 50 Hz (EF003978) | 208 V |
| Rated control supply voltage AC 60 Hz (EF003979) | 208 V |
| Rated control supply voltage DC (EF003980) | 220 V |
| Voltage type for actuating (EF008242) | AC/DC |
| Initial value of the undelayed short-circuit release - setting range (EF008187) | 0 A |
| End value adjustment range undelayed short-circuit release (EF008188) | 0 A |
| Power consumption (EF000346) | 9 W |
| Type of electric connection (EF003961) | Flat plug-in connection |
| Number of contacts as normally open contact (EF008256) | 0 |
| Number of contacts as normally closed contact (EF008255) | 0 |
| Number of contacts as change-over contact (EF008257) | 0 |
| Suitable for power circuit breaker (EF005863) | true |
| Suitable for off-load switch (EF001543) | true |
| Suitable for motor safety switch (EF005826) | false |
| Suitable for overload relay (EF001545) | false |
