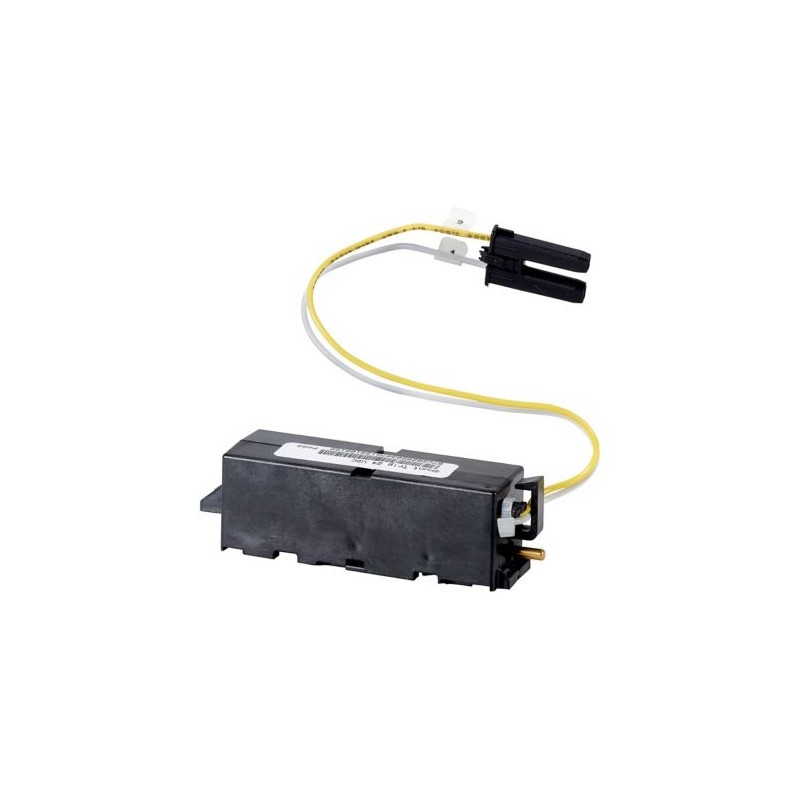

+IZMX-ST230AD 123729 EATON MOELLER Shunt 208-250 VAC / DC Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

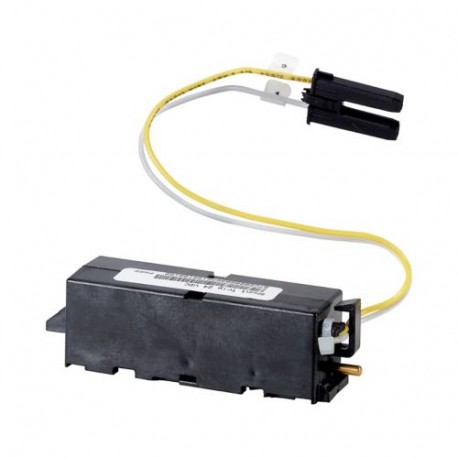

+IZMX-ST230AD 123729 EATON MOELLER Shunt 208-250 VAC / DC

+IZMX-ST230AD

123729

EATON - MOELLER

Disponível

Envio hoje

Shunt 208-250 VAC / DC

Mais detalhes


Disjuntores

Produtos descontinuados ou de baixo orçamento

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

* Este artigo é obsoleto. Por favor, peça-nos um orçamento para verificar se há unidades disponíveis ou você oferecer um produto alternativo.


Produtos relacionados

Mais informação



Entrega do programa
A gama de produtos
  Acessórios
Acessórios
  Remoto de comutação
Acessórios
  Shunt de lançamento (para alimentação do disjuntor)

  Pode ser combinado com um disparador de subtensão ou uma segunda derivação de lançamento.
Frequência máxima
Atuações/minuto 3

  Limitado a 3/min, devido ao alto pick-up atual de 35 ms.
Por favor, lembre - se que o disjuntor da frequência de comutação = 60/h
Nominal tensão de controle
UsV208 - 240 V CA 50/60 Hz
208 - 250 V DC
Faixa de operação
x USFator de0,7 -1,1
max. segurando atual
EunUm0.034
max. pick-up atual (35ms)
EunUm3.01
max. o poder de selamento
AC/DCVA/W9
max. puxe-se no poder (35ms)
AC/DCVA/W500
Disjuntor de comutação total de horário
@ US=100%ms22
Para uso com
  IZMX16..., IZMX40...
INX16..., INX40...
Notas

Adequado para a contínua comandos (100% DF)

Verificação de projeto como de acordo com a IEC/EN 61439(Mostra)(Ocultar recursos)
Dados técnicos para verificação de projeto

Temperatura de funcionamento min.
 °C-25
Temperatura de funcionamento max.
 °C70
Dados técnicos ETIM 6.0
De baixa tensão industrial componentes (EG000017) / Shunt de lançamento (para alimentação do disjuntor) (EC001023)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / disjuntor (LV < 1 kV) / corrente de carga Plena viagem ([email protected] [AKF016010])
Avaliado controle de tensão de alimentação Nos no AC 50HZ
 V208 - 240
Avaliado controle de tensão de alimentação Nos no AC 60HZ
 V208 - 240
Avaliado controle de tensão de alimentação-Nos em DC
 V220 - 250
Tipo de tensão para acionamento
  AC/DC
Valor inicial do tempo de desarme sem curto-circuito lançamento - faixa de ajuste de
 Um0
Valor final do intervalo de ajuste sem atraso de curto-circuito de lançamento
 Um0
Tipo de conexão elétrica
  Mini plug-in de conexão
Número de contatos como contato normalmente aberto
  0
Número de contatos como contato normalmente fechado
  0
Número de contatos como contato
  0
Apropriados para a alimentação de disjuntor
  Sim
Adequado para fora da chave de carga
  Sim
Adequado para interruptor de proteção do motor
  Nenhum
Adequado para relé de sobrecarga
  Nenhum

Datasheet - PDF

Título: Língua: Tamanho: Tipo:
pdf- Shunt release 220-240 VAC/DC - EATON - IZMX-ST230AD - 123729 English 155 Kbytes pdf- Shunt release 220-240 VAC/DC - EATON - IZMX-ST230AD - 123729
