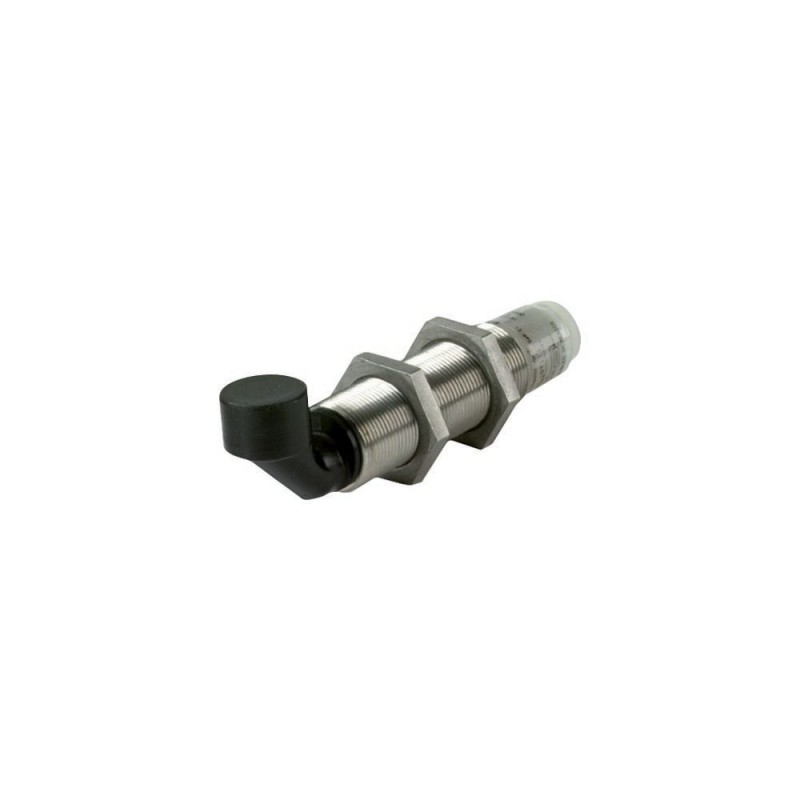

EATON - MOELLER E57RAL18T111ED 136076 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

E57RAL18T111ED 136076 EATON ELECTRIC Proximity switch, inductive, 1N/O, Sn 8mm, 3L, 6-48VDC, PNP, M18, metal..

Referência: E57RAL18T111ED

Código: 136076

Fabricante: EATON - MOELLER

Descrição:

Proximity switch, inductive, 1N/O, Sn=8mm, 3L, 6-48VDC, PNP, M18, metal, M12
Detector de proximidade; Indutivo; 1 NÃO; Sn=8 mm; 3 L; 6-48 V DC; PNP; M18; Metálico; M12
Sensor de proximidade, Sensores indutivos, Gama de produtos: Série E57 Premium+, Ligação: 3 fios, Dimensionamento (dimensões externas): M18 x 1 mm, Tensão nominal de funcionamento: Ue= 6 - 48 V DC, Distância nominal de comutação: Sn= 8 mm, Tipo de montagem: Não encastrado, Tipo de comutação: PNP, Ligação de encaixe M12 x 1, Contactos N/O = Normalmente abertos: 1 N/A, Material: Aço inoxidável, Grau de proteção: IP67, Normas: IEC/EN 60947-5-2

Categorias:

  • Sensores > Interruptor indutivo de proximidade
  • EATON - MOELLER > Sensores

Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Solicite um orçamento e verificaremos a disponibilidade das unidades. Caso não estejam disponíveis, um dos nossos técnicos procurará uma solução alternativa.

JÁ VISTOS

MAIS INFORMAÇÃO

Delivery programme
Basic function
Inductive Sensors
Product range
E57 Premium+ Series
Connection
3-wire
Design (outer dimensions)
mm M18 x 1
Rated operational voltage
Ue 6 - 48 V DC
Rated switching distance
Sn mm 8
Type of mounting
Non-flush
Switching type
PNP
For connection of:
Plug-in connection M12 x 1
Contacts
N/O = Normally open
1 N/O
Material
Stainless steel
Degree of Protection
IP67
Technical data
General
Standards
IEC/EN 60947-5-2
Ambient temperature
-25 - +70
Mechanical shock resistance
g 30
Shock duration 11 ms
Degree of Protection
IP67
Characteristics
Rated switching distance
Rated switching distance
Sn mm 8
Repetition accuracy of Sn
% 3
Temperature drift of Sn
% 10
Switching hysteresis of Sn
% 15
Rated operational voltage
Ue 6 - 48 V DC
Operating current in the switched state at 24 V DC
Ib mA 10
Maximum load current
Ie mA < 500 (6 - 30 V DC)
Voltage drop at Ie
Ud V 2.5
Switching Frequency
Hz 500
Min. load current
Ie mA 1
Residual current through the load in the blocked state at 230 V AC and 24 V DC
Ir mA 0.1
Switching state display
LED Red
Connection
3-wire
Contacts
N/O = Normally open
1 N/O
Style
Design (outer dimensions)
mm M18 x 1
For connection of:
Plug-in connection M12 x 1
Material
Stainless steel
Design verification as per IEC/EN 61439(Show features)(Hide features)
Technical data for design verification
Operating ambient temperature min.
°C -25
Operating ambient temperature max.
°C 70
Approvals
Product Standards UL 508; IEC60947-5-2; CE marking
UL File No. E166051
UL Category Control No. NRKH, NRKH7
North America Certification UL listed
Max. Voltage Rating 48 V DC
Degree of Protection IEC: IP67, IP69K; UL/CSA Type: 4, 4x, 6, 6P, 12, 13
Dimensions
IL05301003Z Premium Plus Series Inductive Sensors +Short, +Miniature
>>

ETIM for 136076 Sensores (EC002714)

Nome da característicaSensor de largura (EF007094)
Valor da característica0 mm
Nome da característicaAltura do sensor (EF007283)
Valor da característica0 mm
Nome da característicaComprimento do sensor (EF007334)
Valor da característica93 mm
Nome da característicaSensor de diâmetro (EF007111)
Valor da característica18 mm
Nome da característicaCondições da montagem mecânica do sensor (EF004041)
Valor da característicaNão plano
Nome da característicaDistância de comutação (EF003647)
Valor da característica8 mm
Nome da característicaAdequado para funções de segurança (EF001597)
Valor da característicaNão
Nome da característicaTipo de função de comutação (EF003963)
Valor da característicaContato normalmente aberto
Nome da característicaTipo de saída de comutação (EF003962)
Valor da característicaPNP
Nome da característicaAcabamento da conexão elétrica (EF003961)
Valor da característicaConexão por encaixe
Nome da característicaNúmero de saídas semicondutoras com função de sinalização (EF003945)
Valor da característica1
Nome da característicaNúmero de saídas energizadas por contato com função de sinalização (EF003946)
Valor da característica0
Nome da característicaNúmero de saídas semicondutoras protegidas (EF003951)
Valor da característica0
Nome da característicaNúmero de saídas energizadas por contato protegido (EF003952)
Valor da característica0
Nome da característicaTipo de atuação (EF006949)
Valor da característicaAlvo metálico
Nome da característicaTipo de interface (EF006977)
Valor da característicaNenhum
Nome da característicaTipo de interface para comunicação de segurança (EF003956)
Valor da característicaNenhum
Nome da característicaTipo de construção do invólucro (EF004008)
Valor da característicaCilíndrico, roscado
Nome da característicaEm cascata (EF000507)
Valor da característicaNão
Nome da característicaSIL de acordo com IEC 61508 (EF009889)
Valor da característicaNenhum
Nome da característicaNível de desempenho de acordo com EN ISO 13849-1 (EF007399)
Valor da característicaNenhum
Nome da característicaCorrente de saída max. na saída protegida (EF004035)
Valor da característica0 mA
Nome da característicaTensão de alimentação (intervalo) (EF004127)
Valor da característica6 V
Nome da característicaTensão de alimentação de corrente nominal de 50 Hz AC (EF003978)
Valor da característica0 V
Nome da característicaTensão de alimentação de corrente nominal de 60 Hz CA (EF003979)
Valor da característica0 V
Nome da característicaTensão de alimentação de corrente nominal DC (EF003980)
Valor da característica6 V
Nome da característicaTipo de tensão (EF000187)
Valor da característicaDC
Nome da característicaFrequência de comutação (EF003587)
Valor da característica500 Hz
Nome da característicaCom função de monitoramento dispositivos de comutação a jusante (EF004052)
Valor da característicaNão
Nome da característicaMaterial da caixa protetora (EF001596)
Valor da característicaMetal
Nome da característicaResistente à compressão (EF007106)
Valor da característicaNão
Nome da característicaCategoria de segurança contra explosão de gás (EF003997)
Valor da característicaNenhum
Nome da característicaCategoria de segurança contra explosão para poeira (EF003998)
Valor da característicaNenhum
Nome da característicaGrau de proteção (NEMA) (EF011959)
Valor da característica4X
