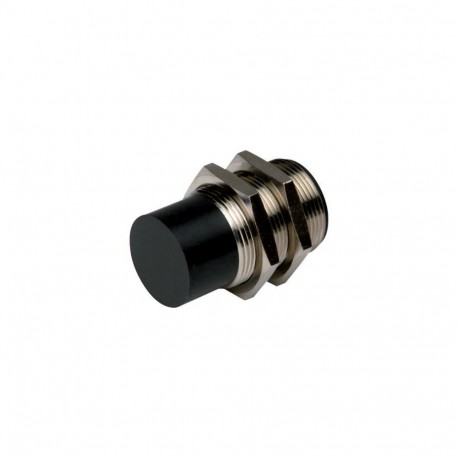

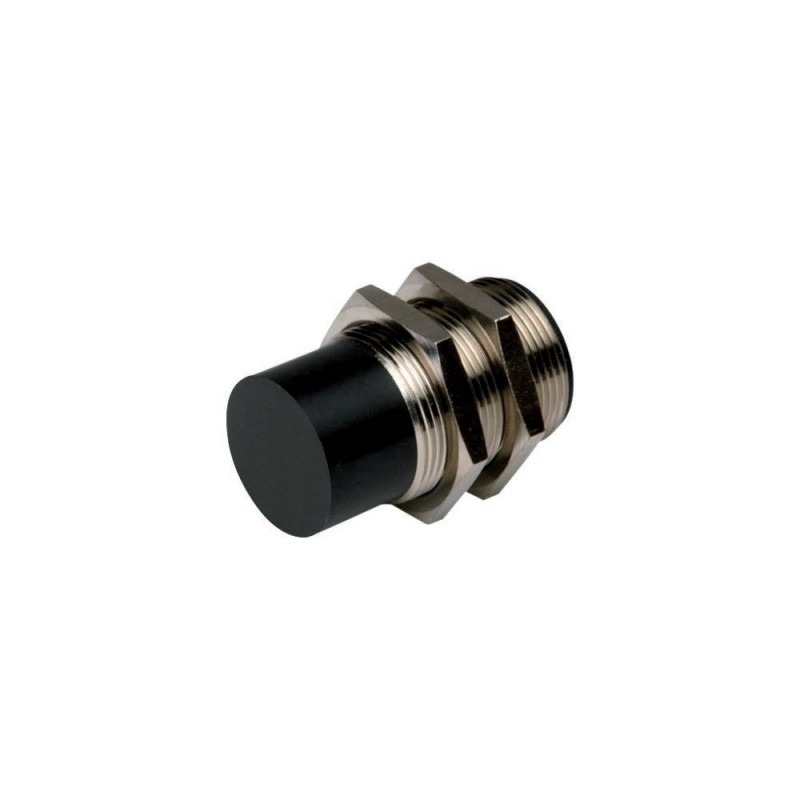

EATON - MOELLER E57-30GU15-DDB 135984 Y7-135984 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

E57-30GU15-DDB 135984 Y7-135984 EATON ELECTRIC Proximity switch, inductive, 1N/O, Sn 15mm, 2L, 10-30VDC, M30..

Referência: E57-30GU15-DDB

Código: 135984

Número de catálogo: Y7-135984

Fabricante: EATON - MOELLER

Descrição:

Proximity switch, inductive, 1N/O, Sn=15mm, 2L, 10-30VDC, M30, metal, M12
Detector de proximidade. Indutivo. 1 NA Sn = 15 mm. 2 L. 10-30 V DC. M30.
Interruptor de proximidade, E57 Global Series, 1 N/A, 2 fios, 10 - 30 V DC, M30 x 1,5 mm, Sn= 15 mm, Não encastrado, NPN/PNP, Metal, Conexão plug-in M12 x 1
Sensor de proximidade, Sensores indutivos, Gama de produtos: E57 Global Series, Ligação: 2 fios, Dimensionamento (dimensões externas): M30 x 1,5 mm, Tensão nominal de funcionamento: Ue= 10 - 30 V DC, Distância nominal de comutação: Sn= 15 mm, Tipo de montagem: Não encastrado, Ligação de encaixe M12 x 1, Contactos N/O = Normalmente aberto: 1 N/O, Material: Metal, grau de proteção: IP67, IP69K, Padrões: IEC/EN 60947-5-2

Categorias:

  • Sensores > Interruptor indutivo de proximidade
  • EATON - MOELLER > Sensores

Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 67,20 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 3 semanas.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

JÁ VISTOS

MAIS INFORMAÇÃO

Sensor de proximidade, E57 Global de Série, 1 N/S, 2-fio, 10 - 30 V DC, M30 x 1,5 mm, Sn= 15 mm Não nivelado, NPN/PNP, o Metal, o Plug-in de conexão M12 x 1
Sensor de proximidade, Sensores Indutivos, a gama de Produtos: E57 Global de Série, de Conexão: 2 fios, Design (dimensões exteriores): M30 x 1,5 mm, tensão Nominal de operação: Ue= 10 - 30 V DC, com valor Nominal de comutação distância: Sn= 15 mm, Tipo de montagem: Não lave, Plug-in de conexão M12 x 1, Contatos N/S = Normalmente aberto: 1 N/S, Material: Metal, Grau de Proteção: IP67, IP69K, as Normas: IEC/EN 60947-5-2

Programa de entrega

Função básica
Sensores Indutivos
A gama de produtos
E57 Global Da Série
Conexão
2-fio
Design (dimensões exteriores)
M30 x 1,5 mm
Tensão operacional nominal [Ue]
10 - 30 V DC
Nominal de comutação de distância [Sn]
15 mm
Tipo de montagem.
Não-flush
Comutação do tipo de
NPN/PNP
Para a conexão:
Plug-in de conexão M12 x 1
Contactos
N/S = Normalmente aberto
1 N/S
Material
Metal
Grau de Proteção
IP67, IP69

Dados técnicos

Geral
Normas
IEC/EN 60947-5-2
Temperatura ambiente
-25 - +70
Mecânica, resistência ao choque
Trinta
Choque duração de 11 ms g
Grau de Proteção
IP67, IP69
Características
Nominal de comutação de distânciaNominal de comutação de distância [Sn]
15 mm
Precisão de repetição de Sn
2 %
O desvio de temperatura de Sn
10 %
Histerese de comutação de Sn
15 %
Tensão operacional nominal [Ue]
10 - 30 V DC
Ondulação Residual de Ue
10 %
Corrente de carga máxima [eue]
< 100 mA
Corrente de funcionamento da comutação de estado em 24 V DC [eub]
20 mA
Queda de tensão em que eue[Ud]
6 V
Frequência De Comutação
200 Hz
Min. corrente de carga [eue]
3 mA
Residual de corrente através da carga no estado bloqueado em corrente alternada de 230 V e 24 V DC [eur]
0.8 mA
Estado de comutação do visor
LED vermelho
Conexão
2-fio
ContactosN/S = Normalmente aberto
1 N/S
EstiloDesign (dimensões exteriores)
M30 x 1,5 mm
Para a conexão:
Plug-in de conexão M12 x 1
Material
Metal

Verificação de projeto como de acordo com a IEC/EN 61439

Robocza temperatura otoczenia min.
-25 °C
Robocza temperatura otoczenia maks.
+70 °C

Dados técnicos ETIM 7.0

Czujniki (EG000026) / Czujnik zbliżeniowy indukcyjny (EC002714)
Elektrotechnika, automatyzacja eu technologia / Czujniki binarne, czujniki bezpieczeństwa, technika pomiarowa produkcyjna / Czujnik zbliżeniowy / Indukcyjny czujnik zbliżeniowy (ecl@ss10.0.1-27-27-01-01 [AGZ376015])
Szerokość czujnika
0 mm
Wysokość czujnika
0 mm
Długość czujnika
79 mm
Średnica czujnika
30 mm
Mechaniczne umocowanie czujnika
Z czołem wysuniętym
Strefa działania
15 mm
Fazer układów bezpieczeństwa
Nie
Rodzaj funkcji przełączania
Styk zwierny
Sposób łączenia na wyjściu
Dwuprzewodowy
Rodzaj połączenia elektrycznego
Złącze wtykowe M12
Liczba wyjść półprzewodnikowych z funkcją sygnalizacji
Um
Liczba wyjść przekaźnikowych z funkcją sygnalizacji
Zero
Liczba zabezpieczonych wyjść półprzewodnikowych
Zero
Liczba zabezpieczonych wyjść przekaźnikowych
Zero
Rodzaj aktywacji
Elemento metaliczny
Rodzaj interfejsu
Brak
Rodzaj interfejsu z funkcji bezpieczeństwa
Brak
Rodzaj konstrukcji obudowy
Cilindro gwintowany
Powłoka obudowy
Inne
Kaskadowość
Nie
Kategoria bezpieczeństwa według EN 954-1
B
Poziom bezpieczeństwa SIL zgodnie z IEC 61508
Brak
Poziom bezpieczeństwa PL zgodnie z EN ISO 13849-1
Brak
Maksymalny prąd na wyjściu zabezpieczonym
0 mA
Zakres napięcia zasilającego
10 - 30 V
Znamionowe napięcie sterowania Nos dla AC 50 Hz
0 - 0 V
Znamionowe napięcie sterowania Nos dla CA 60 Hz
0 - 0 V
Znamionowe napięcie sterowania Nos dla DC
10 - 30 V
Rodzaj napięcia
DC
Częstotliwość przełączania
200 Hz
Z funkcją dozoru urządzenia podrzędnego
Nie
Materiał obudowy
Metal
Odporność na ściskanie
Nie
Kategoria ochrony przeciwwybuchowej dla gazów
Brak
Kategoria ochrony przeciwwybuchowej dla pyłów
Brak
Odporność na zakłócenia polem magnetycznym

Aprovações

Padrões De Produto
UL 508, CSA-C22.2 Nº 14; IEC60947-5-2; marcação CE
UL Arquivo Nº.
CSA relatório aplica-se tanto Canadá e EUA
UL Controlo de Categoria Nenhuma.
–
CSA Arquivo.
Duzentas e vinte e quatro mil quatrocentos e quarenta e sete
CSA Classe Nenhuma.
4652-04 / 4652-84
América Do Norte Certificação
CSA, certificado pela CSA para uso NOS eua
Max. Tensão Nominal
30 V DC
Grau de Proteção
IEC: IP67, IP69K; UL/CSA Tipo: -

ETIM for 135984 Sensores (EC002714)

Nome da característicaSensor de largura (EF007094)
Valor da característica0 mm
Nome da característicaAltura do sensor (EF007283)
Valor da característica0 mm
Nome da característicaComprimento do sensor (EF007334)
Valor da característica79 mm
Nome da característicaSensor de diâmetro (EF007111)
Valor da característica30 mm
Nome da característicaCondições da montagem mecânica do sensor (EF004041)
Valor da característicaNão plano
Nome da característicaDistância de comutação (EF003647)
Valor da característica15 mm
Nome da característicaAdequado para funções de segurança (EF001597)
Valor da característicaNão
Nome da característicaTipo de função de comutação (EF003963)
Valor da característicaContato normalmente aberto
Nome da característicaTipo de saída de comutação (EF003962)
Valor da característicaPNP/NPN
Nome da característicaAcabamento da conexão elétrica (EF003961)
Valor da característicaConexão por encaixe
Nome da característicaNúmero de saídas semicondutoras com função de sinalização (EF003945)
Valor da característica1
Nome da característicaNúmero de saídas energizadas por contato com função de sinalização (EF003946)
Valor da característica0
Nome da característicaNúmero de saídas semicondutoras protegidas (EF003951)
Valor da característica0
Nome da característicaNúmero de saídas energizadas por contato protegido (EF003952)
Valor da característica0
Nome da característicaTipo de atuação (EF006949)
Valor da característicaAlvo metálico
Nome da característicaTipo de interface (EF006977)
Valor da característicaNenhum
Nome da característicaTipo de interface para comunicação de segurança (EF003956)
Valor da característicaNenhum
Nome da característicaTipo de construção do invólucro (EF004008)
Valor da característicaCilíndrico, roscado
Nome da característicaRevestimento da estrutura (EF001601)
Valor da característicaOutro
Nome da característicaEm cascata (EF000507)
Valor da característicaNão
Nome da característicaSIL de acordo com IEC 61508 (EF009889)
Valor da característicaNenhum
Nome da característicaNível de desempenho de acordo com EN ISO 13849-1 (EF007399)
Valor da característicaNenhum
Nome da característicaCorrente de saída max. na saída protegida (EF004035)
Valor da característica0 mA
Nome da característicaTensão de alimentação (intervalo) (EF004127)
Valor da característica10 V
Nome da característicaTensão de alimentação de corrente nominal de 50 Hz AC (EF003978)
Valor da característica0 V
Nome da característicaTensão de alimentação de corrente nominal de 60 Hz CA (EF003979)
Valor da característica0 V
Nome da característicaTensão de alimentação de corrente nominal DC (EF003980)
Valor da característica10 V
Nome da característicaTipo de tensão (EF000187)
Valor da característicaDC
Nome da característicaFrequência de comutação (EF003587)
Valor da característica200 Hz
Nome da característicaCom função de monitoramento dispositivos de comutação a jusante (EF004052)
Valor da característicaNão
Nome da característicaMaterial da caixa protetora (EF001596)
Valor da característicaMetal
Nome da característicaResistente à compressão (EF007106)
Valor da característicaNão
Nome da característicaCategoria de segurança contra explosão de gás (EF003997)
Valor da característicaNenhum
Nome da característicaCategoria de segurança contra explosão para poeira (EF003998)
Valor da característicaNenhum
Nome da característicaGrau de proteção (NEMA) (EF011959)
Valor da característicaOutro
