> EATON - MOELLER>Auxiliares de controle e sinalização >M22S-WJ4 279418 Y7-279418 ELECTRIC M22S-WJ4Q Joystick 4 posições, Return
ANUNCIAR
Produto anterior Próximo produto

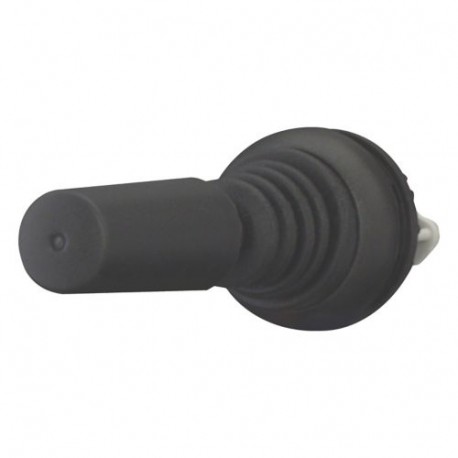

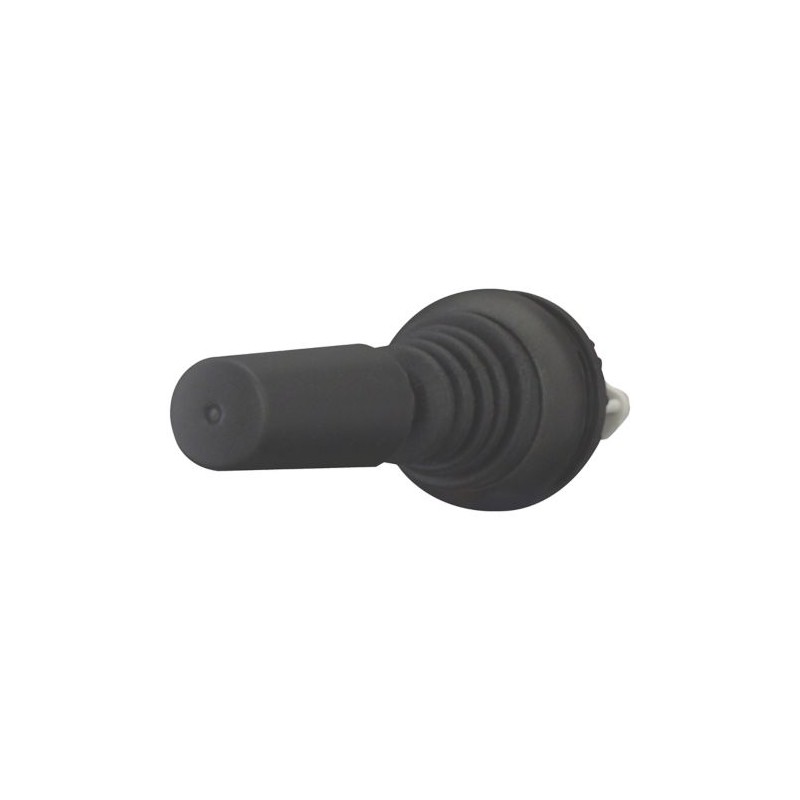

M22S-WJ4 279418 Y7-279418 EATON ELECTRIC M22S-WJ4Q Joystick 4 posições, Return Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

M22S-WJ4 279418 Y7-279418 EATON ELECTRIC M22S-WJ4Q Joystick 4 posições, Return

M22S-WJ4

279418

Y7-279418

EATON-MOELLER

M22S-WJ4Q Joystick 4 posições, Return

Joystick de Retorno 4 Posições Black Ring

Eaton Moeller® series M22 Joystick, with one operating point per operating direction, With plastic shaft, 4 positions, Bezel: black, momentary

Joystick, Gama de produtos: RMQ-Titan, Unidade única, Descrição: com um ponto de operação por direção de operação, Com eixo de plástico, 4 polos, Grau de proteção: IP66, Moldura: preta, Conexão SmartWire-DT: sim, com conexões SWD-RMQ, Dimensões frontais: - N/A -, Função: momentânea, Normas: IEC/EN 60947, VDE 0660

Mais detalhes


Aparelhos elétricos de baixa tensão > Interruptor de controle, joystick

Auxiliares de controle e sinalização

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $69.09
Preço unitário: $69.09
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Related products

▲

geralmente comprados juntos

▲

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton Moeller® series M22 Joystick
Catalog Number
279418
Packing Unit
Pack
EAN
4015081830664
Quantity
5
Gross Weight
0.158 kg
Length
90 mm
Width
75 mm
Height
60 mm
Volume
405 cm³
ERP Name
SAP-UNITY
Product Length/Depth
100 mm
Product Height
30 mm
Product Width
30 mm
Product Weight
0.028 kg
Compliances
CE Marked
Certifications
UL 508
IEC 60947-5
CSA Std. C22.2 No. 14-05
CSA Std. C22.2 No. 94-91
EN 60947-5
VDE
UL Category Control No.: NKCR
CSA-C22.2 No. 94-91
IEC/EN 60947-5
UL
CSA
VDE 0660
UL File No.: E29184
CSA-C22.2 No. 14-05
CSA File No.: 012528
IEC/EN 60947
CE
CSA Class No.: 3211-03
Model Code
M22S-WJ4

Especificações do produto

Type
Joystick
Accessories
Plastic shaft
Product Category
RMQ-Titan
Actuator function
Momentary
10.10 Temperature rise
Not applicable.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Fitted with:
Plastic shaft
Front ring
Retraction in 0-position
Filament bulb (24 V)
Operating frequency
2000 Operations/h
Climatic proofing
Damp heat, constant, to IEC 60068-2-78
Damp heat, cyclic, to IEC 60068-2-30
Connection to SmartWire-DT
With SWD-RMQ connections
Yes
Actuating force
5 N
Ambient operating temperature - max
70 °C
Ambient operating temperature - min
-25 °C
Equipment heat dissipation, current-dependent Pvid
0 W
Force for positive opening - min
0 N
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Joystick length
75 mm
Number of actuation directions
4
Number of contacts (normally closed) per actuation direction
0
Number of contacts (normally open) per actuation direction
0
Number of make-and-break contacts per direction
0
Number of switch levels
1
Opening diameter
22.5 mm
Rated operational current (Ie) at AC-21, 400 V, 415 V
0 A
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
0 W
Operating mode
Momentary
Bezel color
Black
Bezel material
Plastic
Mounting position
As required
Number of positions
4
Degree of protection
IP66
NEMA 4X, 13
Lifespan, mechanical
100,000 Operations
Shock resistance
30 g, Mechanical, According to IEC/EN 60068-2-27, Sinusoidal shock 11 ms
Mechanical, According to IEC/EN 60068-2-27

ETIM for 279418 Componentes industriais para Baixa Tensão (EC000632)
Característica Valor
Corrente nominal de operação em AC-21, 400 V (EF002417) 0 A
Montagem central, diâmetro do furo (EF002424) 22.5 mm
Comprimento do joystick (EF006524) 75 mm
Número de direções de atuação (EF002425) 4
Número de posições do interruptor (EF000231) 1
Número de contatos normalmente abertos por direção de atuação (EF002427) 0
Número de contatos normalmente fechados por direção de atuação (EF008263) 0
Número de contatos de abrir e fechar por direção (EF005599) 0
Com retorno automático para a posição 0 (EF002428) Sim
Bloqueio na posição 0 (EF006283) Não
Codificador (EF005666) Não
Sinal de saída analógica configurável (EF003236) Não
Com anel frontal (EF006014) Sim
Material do anel frontal (EF005972) Plástico
Cor do anel frontal (EF002429) Preto
Grau de proteção (IP) (EF005474) IP66
Grau de proteção (NEMA) (EF011959) 4X, 13

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22S-WJ4 Y7-279418 279418 EN_289241.pdf 3 Mbytes M22S-WJ4 Y7-279418 279418 EN_289241.pdf
