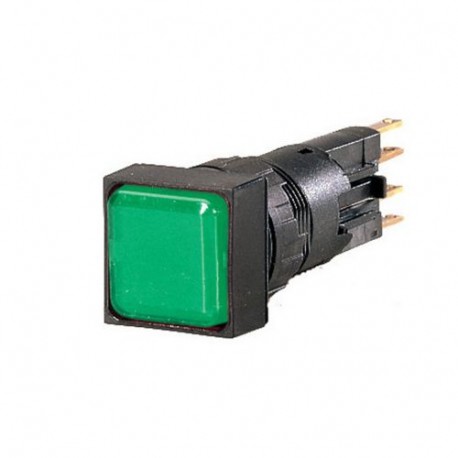

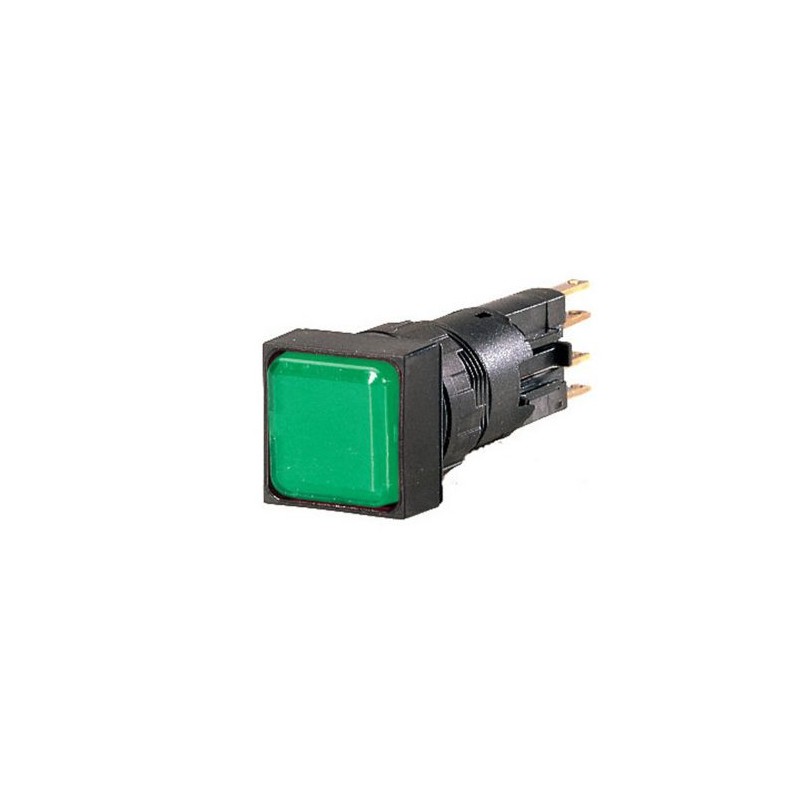

Q25LF-GN/WB 088828 Y7-88828 EATON ELECTRIC Q25LF-GN-WB lâmpada Plana, Verde + 24V lâmpada Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

Q25LF-GN/WB 088828 Y7-88828 EATON ELECTRIC Q25LF-GN-WB lâmpada Plana, Verde + 24V lâmpada

Q25LF-GN/WB

088828

Y7-88828

EATON-MOELLER

10

Q25LF-GN-WB lâmpada Plana, Verde + 24V lâmpada

Luz indicadora de descarga 16 mm 25x25 mm Verde com lâmpada baixa

Eaton Moeller® series RMQ16 Indicator light, flush, green, +filament lamp, 24 V Q25LF-GN/WB

Luz indicadora, Série de produtos: RMQ16, Unidade única, Design: Encastrado, Cor da lente: verde, Grau de proteção: IP65, Conexão SmartWire-DT: não, Dimensões frontais: Dimensões frontais 25 × 25 mm

Mais detalhes


Aparelhos elétricos de baixa tensão > Piloto indicador completo

Auxiliares de controle e sinalização

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $158.40
Preço unitário: $15.84
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Related products

▲

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton Moeller® series RMQ16 Indicator light
Catalog Number
088828
EAN
4015080888284
Product Length/Depth
59 mm
Product Height
25 mm
Product Width
25 mm
Product Weight
0.011 kg
Certifications
IEC/EN 60947-5
UL
UL File No.: E29184
IEC/EN 60947
CSA File No.: 46552
UL Category Control No.: NKCR
CSA-C22.2 No. 14-05
CE
CSA
CSA Class No.: 3211-03
UL 508
Model Code
Q25LF-GN/WB

Especificações do produto

Type
Indicator lights
Product Category
RMQ16
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Electric connection type
Flat plug-in connection
Fitted with:
Front ring
Light source
Pollution degree
3
Climatic proofing
Damp heat, cyclic, to IEC 60068-2-30
Damp heat, constant, to IEC 60068-2-78
Connection to SmartWire-DT
No
Rated impulse withstand voltage (Uimp)
800 V AC
Bezel color
Black
Size
Front dimensions: 25 × 25 mm
Lamp socket type
W2 x 4.6
Ambient operating temperature - max
60 °C
Ambient operating temperature - min
-25 °C
Ambient operating temperature (enclosed) - max
40 °C
Ambient operating temperature (enclosed) - min
25 °C
Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Number of pilot lights
1
Opening diameter
16 mm
Opening height
0 mm
Rated insulation voltage (Ui)
250 V
Rated operational current for specified heat dissipation (In)
0 A
Rated operational voltage (Ue) - max
24 V
Bezel material
Plastic
Degree of protection
NEMA 1
IP65
Lens color
Green
Voltage type
AC
Design
Flush
Mounting position
As required
Terminal size
2.8 x 0.8 mm to DIN 46244, Blade terminal
2.8 x 0.8 mm to DIN 46247 and IEC 60760, Fast-on connectors
Rated operational voltage (Ue) - min
24 V
Rated operational voltage (Ue) at AC - max
24 V
Static heat dissipation, non-current-dependent Pvs
1 W
Width opening
0 mm
Overvoltage category
III
Lens type
Square
Flat
Shock resistance
Mechanical, According to IEC/EN 60068-2-27
40 g, Mechanical, According to IEC/EN 60068-2-27, Sinusoidal shock 11 ms
Terminal capacity
0.5 - 1.0 mm²

ETIM for 088828 Componentes industriais para Baixa Tensão (EC000272)
Característica Valor
Número de luzes indicadoras (EF001965) 1
Cor da lente (EF000207) Verde
Tipo de casquilho (EF008229) L2 x 4.6
Com fonte de luz (EF005905) Sim
Tensão nominal de operação Ue (EF002418) 24 V
Tipo de tensão (EF000187) AC
Acabamento da conexão elétrica (EF003961) Conexão de ficha plana
Forma de lente (EF006253) Quadrado
Tipo de lente (EF008343) Plano
Diâmetro do furo (intervalo) (EF000079) 16 mm
Largura da abertura (EF004565) 0 mm
Altura da abertura (EF004778) 0 mm
Com anel frontal (EF006014) Sim
Material do anel frontal (EF005972) Plástico
Cor do anel frontal (EF002429) Preto
Grau de proteção (IP) (EF005474) IP65
Grau de proteção (NEMA) (EF011959) 1

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
Q25LF-GN/WB Y7-88828 088828 EN_025434.pdf 1 Mbytes Q25LF-GN/WB Y7-88828 088828 EN_025434.pdf
