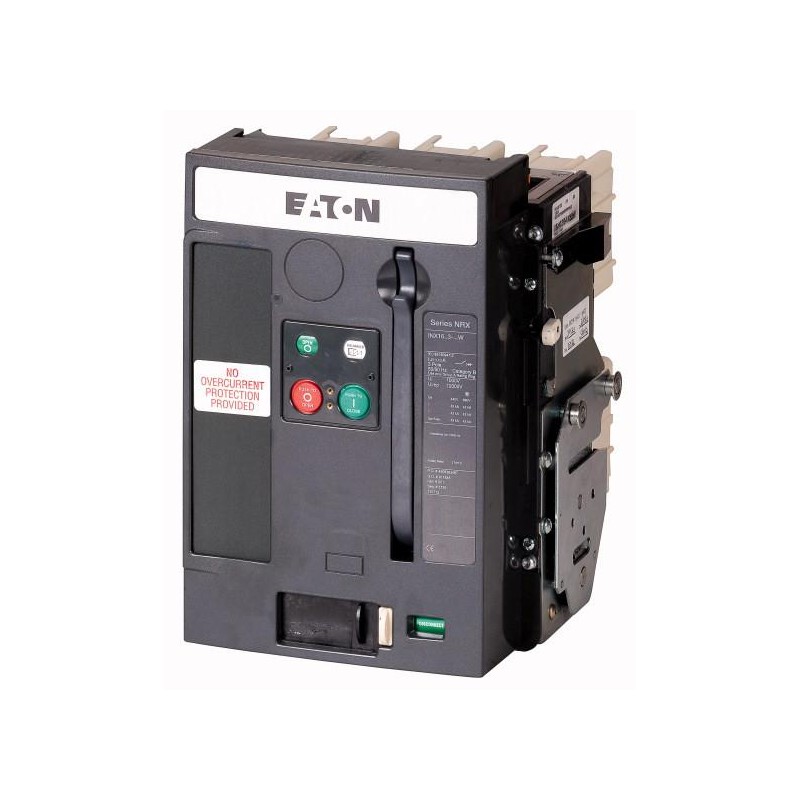

INX16B3-16W 123083 EATON MOELLER Quebrar switch, 3P, 1600 A removíveis sem chassis Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

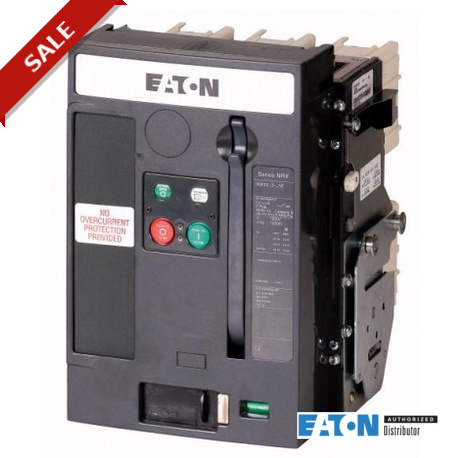

INX16B3-16W 123083 EATON MOELLER Quebrar switch, 3P, 1600 A removíveis sem chassis

INX16B3-16W

123083

EATON - MOELLER

Quebrar switch, 3P, 1600 A removíveis sem chassis

Mais detalhes


Disjuntores

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

* Este artigo é obsoleto. Por favor, peça-nos um orçamento para verificar se há unidades disponíveis ou você oferecer um produto alternativo.


Produtos relacionados

Mais informação



Entrega do programa
A gama de produtos
  Ar disjuntores/chaves seccionadoras
A gama de produtos
  Abrir interruptores-seccionadores
Faixa De Corrente
  Até 4000 A
Função de proteção
  Interruptor seccionador
Tipo de instalação
  Levantar
Construção de tamanho
  INX16
O sistema de liberação
  sem lançamentos
Padrão/Aprovação
  IEC
Número de pólos
  3 pólo
Grau de Proteção
  IP20 IP55, com tampa de proteção, IP41 vedação da porta frame

  opcionalmente fittable pelo usuário com acessórios abrangente
Corrente nominal = nominal ininterrupta de corrente
Eun= EuuUm1600
Capacidade de tomada de Icm 440 V, 50/60 Hz
EucmkA88
t = 1 s
EucwkA42
na de na

Cassete precisa ser encomendado separadamente.

Dados técnicos
Geral
Normas
  IEC/EN 60947
Temperatura ambiente

Armazenamento
na de na°C-40 - +70
Temperatura ambiente
 °C-25 - +70
Posição de montagem

Dados técnicos para verificação de projeto

Corrente operacional nominal especificado para dissipação de calor
EunUm1600
Equipamento de dissipação de calor, dependente da corrente
PvidW320
Temperatura de funcionamento min.
 °C-25
Temperatura de funcionamento max.
 °C70
IEC/EN 61439 de verificação de projeto

10.2 Resistência dos materiais e de peças

10.2.2 resistência à Corrosão
  Atende a norma de produto.
10.2.3.1 Verificação da estabilidade térmica dos compartimentos
  Atende a norma de produto.
10.2.3.2 Verificação da resistência do material isolante ao calor normal
  Atende a norma de produto.
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
  Atende a norma de produto.
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
  Atende a norma de produto.
10.2.5 de Elevação
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.6 impacto Mecânico
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.7 Inscrições
  Atende a norma de produto.
10.3 Grau de proteção das MONTAGENS
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
  Atende a norma de produto.
10.5 Proteção contra choque elétrico
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
  É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
  É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento

10.9.2 a freqüência elétrica de força
  É o painel construtor de responsabilidade.
10.9.3 tensão de resistência a impuso
  É o painel construtor de responsabilidade.
10.9.4 Teste de caixas feitas de material isolante
  É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
  O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
  É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
  É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
  O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 6.0
De baixa tensão industrial componentes (EG000017) / Interruptor seccionador (EC000216)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Off-load interruptor, disjuntor, interruptor de controle / Interruptor seccionador ([email protected] [AKF060010])
Versão do interruptor principal
  Sim
Versão de manutenção/serviço interruptor
  Nenhum
Versão do interruptor de segurança
  Nenhum
Versão de parada de emergência de instalação
  Nenhum
Versão do interruptor de marcha à ré
  Nenhum
Max. nominal tensão de operação Ue CA
 V690
Tensão
 V690 - 690
Avaliado permanente de corrente Ui
 Um1600
Avaliado permanente de corrente AC-21, 400 V
 Um0
Nominal de operação de alimentação em AC-3, 400 V
 kW0
Nominal de curta duração admissível corrente lcw
 kA42
Nominal de operação de alimentação em AC-23, 400 V
 kW0
De alimentação de comutação em 400 V
 kW0
Condicionado nominal corrente de curto-circuito Iq
 kA88
Número de pólos
  3
Número de contatos auxiliares como contato normalmente fechado
  0
Número de contatos auxiliares como contato normalmente aberto
  0
Número de contatos auxiliares como contato
  2
O Motor de acionamento opcional
  Sim
Motor da unidade integrada
  Nenhum
Liberação de tensão opcional
  Sim
Construção de dispositivos
  Construído-em dispositivo deslizante técnica (extraível)
Apropriado para a terra de montagem
  Sim
Adequado para montagem frontal de 4 furos
  Nenhum
Adequado para montagem frontal centro
  Nenhum
Adequado para instalação de quadro de distribuição
  Sim
Adequado para intermediário de montagem
  Nenhum
Cor do elemento de controle
  Verde
Tipo de elemento de controle
  Botão de pressão
Interlockable
  Sim
Tipo de conexão elétrica do circuito principal
  Ligação ferroviária
Grau de proteção (IP), airbag lateral
  IP20

Datasheet - PDF

Título: Língua: Tamanho: Tipo:
pdf- Switch-disconnector 3p, 1600A, AF - EATON - INX16B3-16W - 123083 English 249 Kbytes pdf- Switch-disconnector 3p, 1600A, AF - EATON - INX16B3-16W - 123083
