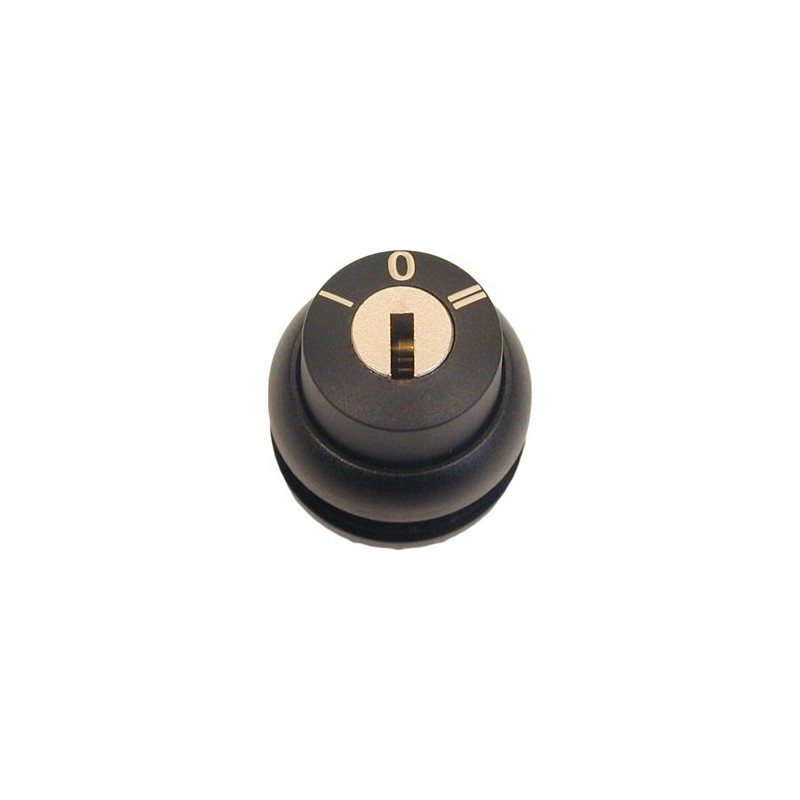

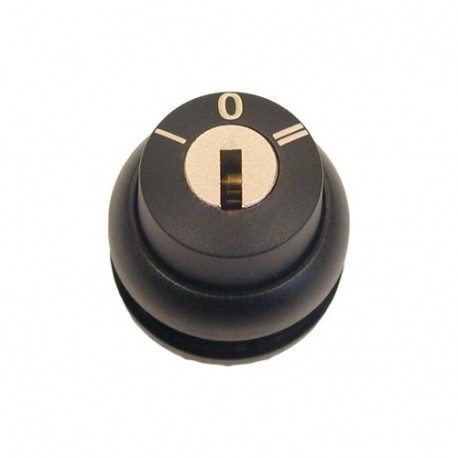

M22S-WS3-MS* 216897 Y7-216897 EATON ELECTRIC Selector de chave 3 Posições de retorno Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

M22S-WS3-MS* 216897 Y7-216897 EATON ELECTRIC Selector de chave 3 Posições de retorno

M22S-WS3-MS*

216897

Y7-216897

EATON-MOELLER

Selector de chave 3 Posições de retorno

Seletor de chaves; Retorno; 3 posições; Chave personalizável; Anel Negro

Eaton Moeller® series M22 Key-operated actuator, momentary, 3 positions, MS1–MS20, Key withdrawable: 0, Bezel: black

Atuador com chave, Gama de produtos: RMQ-Titan, Unidade única, Design: Operado por chave, momentâneo, Não adequado para sistemas de chave mestra, 3 posições, Mecanismo de travamento: selecionável, Grau de proteção: IP66, Moldura: preta, Conexão SmartWire-DT: sim, com conexões SWD-RMQ, Dimensões frontais: 29,7, Instruções: Função de fixação/retorno por mola, ajustável com peças de codificação M22-XC-Y, Extração de chaves conversíveis com adaptadores de codificação M22-XC-..., com ponte de êmbolo para o contato central, com 1 chave, Normas: IEC/EN 60947, VDE 0660, Grau de proteção: IP66

Mais detalhes


Aparelhos elétricos de baixa tensão > Elemento frontal para interruptor seletor

Auxiliares de controle e sinalização

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

* Este artigo é restrito. Por favor, peça-nos um orçamento para verificar se há unidades disponíveis ou você oferecer um produto alternativo.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Related products

▲

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton Moeller® series M22 Key-operated actuator
Catalog Number
216897
Product Length/Depth
70 mm
Product Height
30 mm
Product Width
30 mm
Product Weight
0.034 kg
Certifications
CSA File No.: 012528
UL 508
IEC/EN 60947-5
UL
CSA-C22.2 No. 14-05
CSA
CSA Class No.: 3211-03
VDE 0660
CE
CSA-C22.2 No. 94-91
UL File No.: E29184
IEC/EN 60947
UL Category Control No.: NKCR
DNV
GL
LR
Model Code
M22S-WS3-MS*

Especificações do produto

Type
Key-operated button
Accessories
1 key included with supplied equipment.
Actuator color
Black
Actuator function
Key withdrawable in position 0
Momentary
Spring-return
10.10 Temperature rise
Not applicable.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Fitted with:
Plunger bridge for the middle contact
Front ring
Operating frequency
100 Operations/h
Pollution degree
3
Climatic proofing
Damp heat, cyclic, to IEC 60068-2-30
Damp heat, constant, to IEC 60068-2-78
Connection to SmartWire-DT
Yes
With SWD-RMQ connections
Actuator type
Key
Ambient operating temperature - max
70 °C
Ambient operating temperature - min
-25 °C
Equipment heat dissipation, current-dependent Pvid
0 W
Force for positive opening - min
0 N
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Opening diameter
22.5 mm
Opening height
0 mm
Operating torque
0.5 Nm
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
0 W
Switching angle
40 °
Width opening
0 mm
Bezel color
Black
Shock resistance
Mechanical, According to IEC/EN 60068-2-27
30 g, Mechanical, According to IEC/EN 60068-2-27, Sinusoidal shock 11 ms
Key code
Selectable
Bezel material
Plastic
Design
Key operated
Classical
Mounting position
As required
Overvoltage category
III
Degree of protection
NEMA 4X, 13
Degree of protection (front side)
IP66
Functions
Stay-put/spring-return function, can be changed with coding parts M22-XC-Y
Indicator color
Other
Lens type
Round
Lifespan, mechanical
100,000 Operations
Number of switch positions
3
Size
Front diameter: 29.7 mm
Product category
RMQ-Titan

ETIM for 216897 Componentes industriais para Baixa Tensão (EC000222)
Característica Valor
Número de posições do interruptor (EF000231) 3
Tipo de elemento de controlo (EF006976) Chave
Adequado para iluminação (EF001142) Não
Cor do elemento de atuação (EF007167) Preto
Cor da tampa da luz indicadora (EF007165) Outro
Forma de lente (EF006253) Redondo
Diâmetro do furo (intervalo) (EF000079) 22.5 mm
Largura da abertura (EF004565) 0 mm
Altura da abertura (EF004778) 0 mm
Função de comutação de encaixe (EF007447) Não
Retorno por mola/tátil (EF001407) Sim
Com anel frontal (EF006014) Sim
Material do anel frontal (EF005972) Plástico
Cor do anel frontal (EF002429) Preto
Grau de proteção (IP), frente (EF003118) IP66
Grau de proteção (NEMA) (EF011959) 4X, 13

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22S-WS3-MS* Y7-216897 216897 EN_289241.pdf 3 Mbytes M22S-WS3-MS* Y7-216897 216897 EN_289241.pdf
