EATON - MOELLERAuxiliares de controle e sinalizaçãoM22S-WR3 216864 Y7-216864 EATON ELECTRIC M22S-WR3Q Selector, 3 Posições, com encravamento

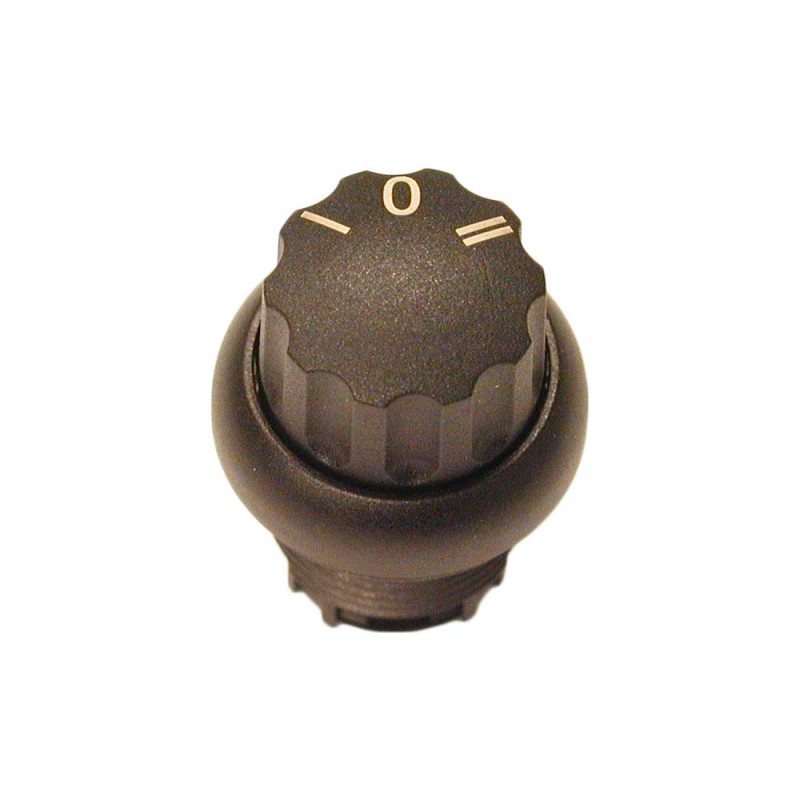

EATON - MOELLER M22S-WR3 216864 Y7-216864 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

M22S-WR3 216864 Y7-216864 EATON ELECTRIC M22S-WR3Q Selector, 3 Posições, com encravamento

Referência: M22S-WR3

Código: 216864

Número de catálogo: Y7-216864

Fabricante: EATON - MOELLER

Descrição:

M22S-WR3Q Selector, 3 Posições, com encravamento
Seletor de Botão Redondo; Interligadas; 3 cargos; Inscrição: I 0 II;
Eaton Moeller® series M22 Changeover switch, RMQ-Titan, With rotary head, maintained, 3 positions, inscribed, Bezel: black
Interruptor de interruptor, Família de produtos: RMQ-Titan, Unidade única, Projeto: Com cabeça rotativa, mantida, 3 polos, inscrito, Tipo de proteção: IP66, Luneta: preta, Conexão a SmartWire-DT: sim, com conexões SWD-RMQ, Dimensões frontais: 29,7, Instruções: Função de fixação/retorno por mola, ajustável com peças de codificação M22-XC-Y, com ponte de êmbolo para contato central, Normas: IEC/EN 60947, VDE 0660, Grau de proteção: IP66

Categorias:

  • Aparelhos elétricos de baixa tensão > Elemento frontal para interruptor seletor
  • EATON - MOELLER > Auxiliares de controle e sinalização

Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

  • Mais informação
  • ETIM
  • PDF
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 12,07 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 5 dias.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

JÁ VISTOS

MAIS INFORMAÇÃO

General specifications

Product Name
Eaton Moeller® series M22 Changeover switch
Catalog Number
216864
EAN
4015082168643
Product Length/Depth
43 mm
Product Height
30 mm
Product Width
30 mm
Product Weight
0.013 kg
Certifications
UL 508
IEC/EN 60947-5
CE
CSA File No.: 012528
IEC/EN 60947
CSA Class No.: 3211-03
UL Category Control No.: NKCR
VDE 0660
CSA
CSA-C22.2 No. 94-91
UL
CSA-C22.2 No. 14-05
UL File No.: E29184
Model Code
M22S-WR3

Especificações do produto

Type
Selector switch actuator
Actuator color
Black
Actuator function
Switching function latching
Maintained
10.10 Temperature rise
Not applicable.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Fitted with:
Front ring
Plunger bridge for the middle contact
Operating frequency
2000 Operations/h
Climatic proofing
Damp heat, constant, to IEC 60068-2-78
Damp heat, cyclic, to IEC 60068-2-30
Connection to SmartWire-DT
Yes
With SWD-RMQ connections
Actuator type
Turn button
Ambient operating temperature - max
70 °C
Ambient operating temperature - min
-25 °C
Ambient storage temperature - max
80 °C
Ambient storage temperature - min
40 °C
Equipment heat dissipation, current-dependent Pvid
0 W
Force for positive opening - min
0 N
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Opening diameter
22.5 mm
Opening height
0 mm
Operating torque
0.3 Nm
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
0 W
Switching angle
60 °
Width opening
0 mm
Bezel color
Black
Shock resistance
30 g, Mechanical, According to IEC/EN 60068-2-27, Sinusoidal shock 11 ms
Mechanical, According to IEC/EN 60068-2-27
Bezel material
Plastic
Design
With rotary head
Mounting position
As required
Degree of protection
NEMA 4X, 13
Degree of protection (front side)
IP66
Inscription
Inscribed
Functions
Stay-put/spring-return function, can be changed with coding parts M22-XC-Y
Indicator color
Other
Lens type
Round
Lifespan, mechanical
100,000 Operations
Number of switch positions
3
Size
Front diameter: 29.7 mm
Product category
RMQ-Titan

ETIM for 216864 Componentes industriais para Baixa Tensão (EC000222)

Nome da característicaNúmero de posições do interruptor (EF000231)
Valor da característica3
Nome da característicaTipo de elemento de controlo (EF006976)
Valor da característicaBotão rotativo
Nome da característicaAdequado para iluminação (EF001142)
Valor da característicaNão
Nome da característicaCor do elemento de atuação (EF007167)
Valor da característicaPreto
Nome da característicaCor da tampa da luz indicadora (EF007165)
Valor da característicaOutro
Nome da característicaForma de lente (EF006253)
Valor da característicaRedondo
Nome da característicaDiâmetro do furo (intervalo) (EF000079)
Valor da característica22.5 mm
Nome da característicaLargura da abertura (EF004565)
Valor da característica0 mm
Nome da característicaAltura da abertura (EF004778)
Valor da característica0 mm
Nome da característicaFunção de comutação de encaixe (EF007447)
Valor da característicaSim
Nome da característicaRetorno por mola/tátil (EF001407)
Valor da característicaNão
Nome da característicaCom anel frontal (EF006014)
Valor da característicaSim
Nome da característicaMaterial do anel frontal (EF005972)
Valor da característicaPlástico
Nome da característicaCor do anel frontal (EF002429)
Valor da característicaPreto
Nome da característicaGrau de proteção (IP), frente (EF003118)
Valor da característicaIP66
Nome da característicaGrau de proteção (NEMA) (EF011959)
Valor da característica4X, 13

DATASHEET - PDF

Título
Tamanho
Tipo
M22S-WR3 Y7-216864 216864 EN_289241.pdf
3 Mbytes
PDF EATON COMMAND INDICATION EN
24 Mbytes
PDF CATALOGUE EATON EN
38 Mbytes
