EATON - MOELLERAuxiliares de controle e sinalizaçãoM22-WLK-B 216820 Y7-216820 EATON ELECTRIC M22-WLK-BQ Selector Luminoso, 2 posições, retorno, Azul

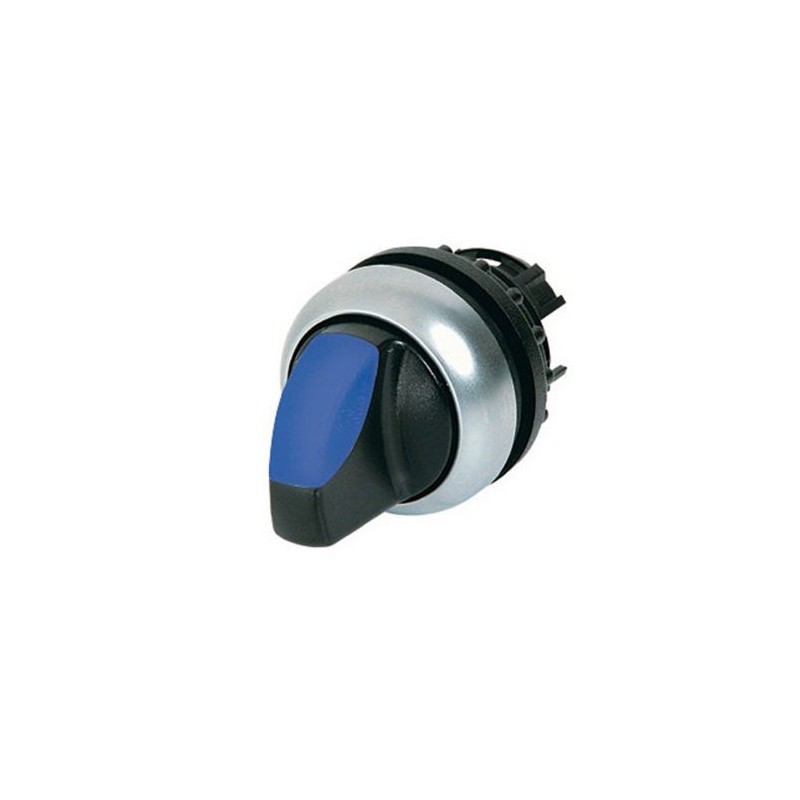

EATON - MOELLER M22-WLK-B 216820 Y7-216820 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

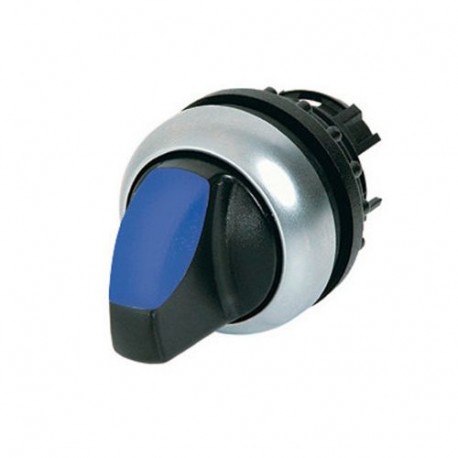

M22-WLK-B 216820 Y7-216820 EATON ELECTRIC M22-WLK-BQ Selector Luminoso, 2 posições, retorno, Azul

Referência: M22-WLK-B

Código: 216820

Número de catálogo: Y7-216820

Fabricante: EATON - MOELLER

Descrição:

M22-WLK-BQ Selector Luminoso, 2 posições, retorno, Azul
Seletor iluminado Short Lever Return 2 Posições Blue Ring
Eaton Moeller® series M22 Illuminated selector switch actuator, RMQ-Titan, With thumb-grip, momentary, 2 positions, Blue, Bezel: titanium
Atuador seletor iluminado, Gama de produtos: RMQ-Titan, Unidade única, Design: Com punho de polegar, momentâneo, 2 posições, Cor do punho de polegar: Azul, Grau de proteção: IP66, Luneta: titânio, Conexão SmartWire-DT: sim, com conexões SWD-RMQ, Dimensões frontais: 29,7, Instruções: Função de fixação/retorno da mola, ajustável com peças de codificação M22-XC-Y, Normas: IEC/EN 60947, VDE 0660, Grau de proteção: IP66

Categorias:

  • Aparelhos elétricos de baixa tensão > Elemento frontal para interruptor seletor
  • EATON - MOELLER > Auxiliares de controle e sinalização

Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

  • Mais informação
  • ETIM
  • PDF
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 14,36 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 5 dias.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

JÁ VISTOS

MAIS INFORMAÇÃO

General specifications

Product Name
Eaton Moeller® series M22 Illuminated selector switch actuator
Catalog Number
216820
EAN
4015082168209
Product Length/Depth
46 mm
Product Height
30 mm
Product Width
30 mm
Product Weight
0.013 kg
Compliances
CE Marked
Certifications
CSA Std. C22.2 No. 94-91
CSA Std. C22.2 No. 14-05
UL 508
IEC 60947-5
EN 60947-5
VDE
IEC/EN 60947
CSA Class No.: 3211-03
CSA
UL File No.: E29184
CSA-C22.2 No. 14-05
IEC/EN 60947-5
UL
VDE 0660
CSA-C22.2 No. 94-91
CSA File No.: 012528
UL Category Control No.: NKCR
CE
Model Code
M22-WLK-B

Especificações do produto

Type
Illuminated selector switch actuator
Accessories
Thumb grip
Actuator color
Black
Actuator function
Momentary
Spring-return
10.10 Temperature rise
Not applicable.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Fitted with:
Front ring
Operating frequency
2000 Operations/h
Pollution degree
3
Climatic proofing
Damp heat, constant, to IEC 60068-2-78
Damp heat, cyclic, to IEC 60068-2-30
Connection to SmartWire-DT
Yes
With SWD-RMQ connections
Actuator type
Toggle
Ambient operating temperature - max
70 °C
Ambient operating temperature - min
-25 °C
Equipment heat dissipation, current-dependent Pvid
0 W
Force for positive opening - min
0 N
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Opening diameter
22.5 mm
Opening height
0 mm
Operating torque
0.3 Nm
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
0 W
Switching angle
40 °
Width opening
0 mm
Bezel color
Titanium
Shock resistance
30 g, Mechanical, According to IEC/EN 60068-2-27, Sinusoidal shock 11 ms
Mechanical, According to IEC/EN 60068-2-27
Color
Blue
Bezel material
Plastic
Design
With thumb-grip
Mounting position
As required
Overvoltage category
III
Degree of protection
NEMA 4X, 13
Degree of protection (front side)
IP66
Functions
Stay-put/spring-return function, can be changed with coding parts M22-XC-Y
Indicator color
Blue
Lens type
Round
Lifespan, mechanical
100,000 Operations
Number of switch positions
2
Size
Front diameter: 29.7 mm
Product category
RMQ-Titan
Suitable for
Illumination

ETIM for 216820 Componentes industriais para Baixa Tensão (EC000222)

Nome da característicaNúmero de posições do interruptor (EF000231)
Valor da característica2
Nome da característicaTipo de elemento de controlo (EF006976)
Valor da característicaAlavanca/alavanca
Nome da característicaAdequado para iluminação (EF001142)
Valor da característicaSim
Nome da característicaCor do elemento de atuação (EF007167)
Valor da característicaPreto
Nome da característicaCor da tampa da luz indicadora (EF007165)
Valor da característicaAzul
Nome da característicaForma de lente (EF006253)
Valor da característicaRedondo
Nome da característicaDiâmetro do furo (intervalo) (EF000079)
Valor da característica22.5 mm
Nome da característicaLargura da abertura (EF004565)
Valor da característica0 mm
Nome da característicaAltura da abertura (EF004778)
Valor da característica0 mm
Nome da característicaFunção de comutação de encaixe (EF007447)
Valor da característicaNão
Nome da característicaRetorno por mola/tátil (EF001407)
Valor da característicaSim
Nome da característicaCom anel frontal (EF006014)
Valor da característicaSim
Nome da característicaMaterial do anel frontal (EF005972)
Valor da característicaPlástico
Nome da característicaCor do anel frontal (EF002429)
Valor da característicaTitânio
Nome da característicaGrau de proteção (IP), frente (EF003118)
Valor da característicaIP66
Nome da característicaGrau de proteção (NEMA) (EF011959)
Valor da característica4X, 13

DATASHEET - PDF

Título
Tamanho
Tipo
M22-WLK-B Y7-216820 216820 EN_289241.pdf
3 Mbytes
PDF EATON COMMAND INDICATION EN
24 Mbytes
PDF CATALOGUE EATON EN
38 Mbytes
