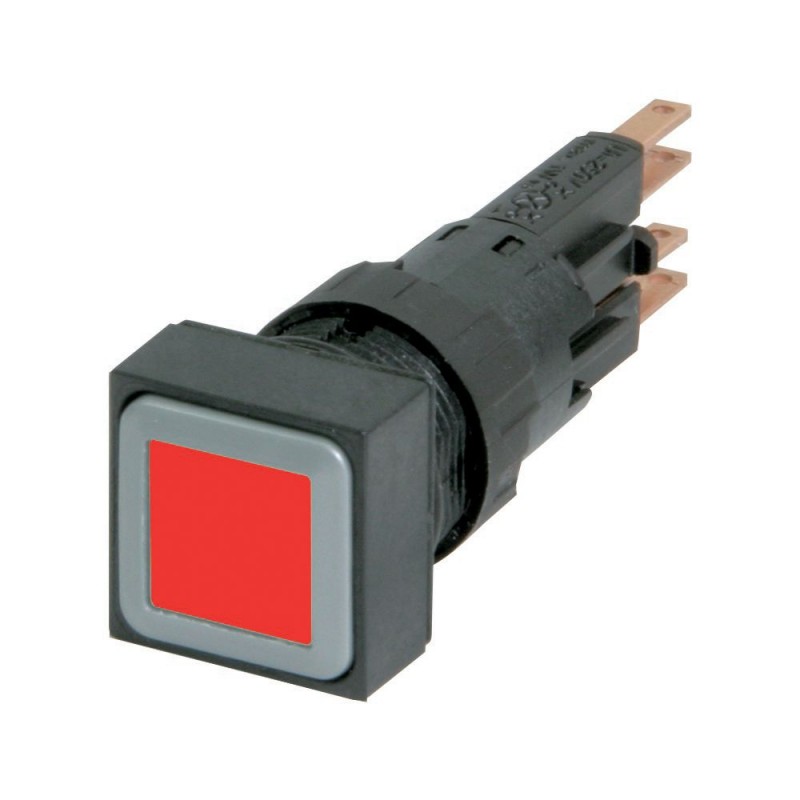

Q25LTR-RT 086840 EATON ELECTRIC botão brilhante com Interlock, Vermelho Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

Q25LTR-RT 086840 EATON ELECTRIC botão brilhante com Interlock, Vermelho

Q25LTR-RT

086840

EATON-MOELLER

botão brilhante com Interlock, Vermelho

Mais detalhes


Disjuntores de baixa tensão > Elemento frontal para botão de pressão

Auxiliares de controle e sinalização

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $15.17
Preço unitário: $15.17

*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Mais informação

▲


Iluminado botão de acionamento do atuador, vermelho, mantida
Iluminado botão de acionamento do atuador, a gama de Produtos: RMQ16, uma Única unidade, Projeto: Televisão, mantidas Descrição: sem a luz de elementos, Com base, W2x4,6d; max. 30 V, 1 W, botão placa: vermelha, Botão de placa em Branco, Grau de Proteção: IP65, sem moldura, Conexão para SmartWire-DT: não, Frontal dimensões: 25 x 25

Programa de entrega

A gama de produtos
RMQ16
Função básica
Botão de pressão iluminado atuadores
Única unidade/unidade Completa
Única unidade
Design
Televisão
mantida
Descrição
sem luz de elementos
Com base, W2x4,6d; max. 30 V, 1 W
Cor
Lente
116C074
Botão de placa
botão de placa
vermelho
Botão de placa
116C074
Em branco
Grau de Proteção
IP65
Anel frontal
sem aro
Conexão para SmartWire-DT
nenhum
Frente dimensões
25 x 25

Dados técnicos

Geral
Normas
IEC/EN 60947
Vida útil mecânica [Operações]
> 30 x 10Seis
Freqüência de operação [de Operações/h]
≦ 1800
Força de atuação
≦ 4 n
Grau de proteção (IEC/EN 60529
IP65
Climáticas revisão de texto
Calor úmido, constante, IEC 60068-2-78
Calor úmido, cíclico, IEC 60068-2-30
Temperatura ambienteAberto
-25 - +60 °C
Temperatura ambienteEntre
- 25 - 40 °C
Posição de montagem
Conforme necessário
Mecânica, resistência ao choque
> 40
de acordo com a norma IEC 60068-2-27
Choque duração de 11 ms
Sinusoidal g
Terminal de capacidades
0.5 - 1.0 mmDois
Lâmina terminal
2,8 x 0,8 mm DIN 46244
Rápido e fácil conectores
2,8 x 0,8 mm DIN 46247 e IEC 60760
Contactos
Nominal de impulso atmosférico tensão [Uimp]
800 V AC
Tensão nominal de isolamento [Ueu]
250 V
Categoria de sobretensão/grau de poluição
III/3
Tensão operacional nominal [Ue]
24 V AC
Circuito de controlo da fiabilidadea 24 V DC/5 mA [HF]
< 10-7, < 1 falha em 10Seteoperações de probabilidade de Falha
Circuito de controlo da fiabilidadeem 5 V DC/1 mA [HF]
< 5 x 10-6(1 falha em 5 x 10Seisoperações) probabilidade de Falha
A utilização de isolados de anilhas ISH 2,8
>24 V AC/DC recomendado
>50 V CA ou 120 V DC é obrigatória, mesmo não utilizado da lâmina de terminais

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
0
Dissipação de calor por pólo, dependente da corrente [Pvid]
0 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
0 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
0 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+60 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Por favor informe-se
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
Não aplicável.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

De baixa tensão industrial componentes (EG000017) / elemento Frontal por botão de pressão (EC000221)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Comando e dispositivo de alarme / elemento Frontal por botão de pressão atuadores ([email protected] [AKF028014])
Cor do botão
Vermelho
Número de posições de comando
Um
Tipo de construção da lente
Praça
Diâmetro do furo
16 mm
Largura de abertura
0 mm
Altura de abertura
0 mm
Tipo de botão
Televisão
Apropriado para a iluminação
Sim
Com capa protetora
Nenhum
Rotulado
Nenhum
Função de comutação de travamento
Sim
De retorno por mola
Nenhum
Com o anel frontal
Sim
Material do anel frontal
Plástico
Cor do anel frontal
Preto
Grau de proteção (IP), airbag lateral
IP65
Grau de proteção (NEMA), airbag lateral
Um

Aprovações

Padrões De Produto
IEC/EN 60947-5; UL 508, CSA-C22.2 Nº 14-05; marcação CE
UL Arquivo Nº.
E29184
UL Controlo de Categoria Nenhuma.
NKCR
CSA Arquivo.
Quarenta e seis mil quinhentos cinqüenta e dois
CSA Classe Nenhuma.
3211-03
América Do Norte Certificação
UL, CSA
Grau de Proteção
UL/CSA Tipo 1

Dimensões

116X008
De atuação e elementos de indicador
O estilo quadrado
