EATON - MOELLERAuxiliares de controle e sinalizaçãoQ25LT-RT 086238 Y7-86238 EATON ELECTRIC Brilhando com a tecla Return, Red

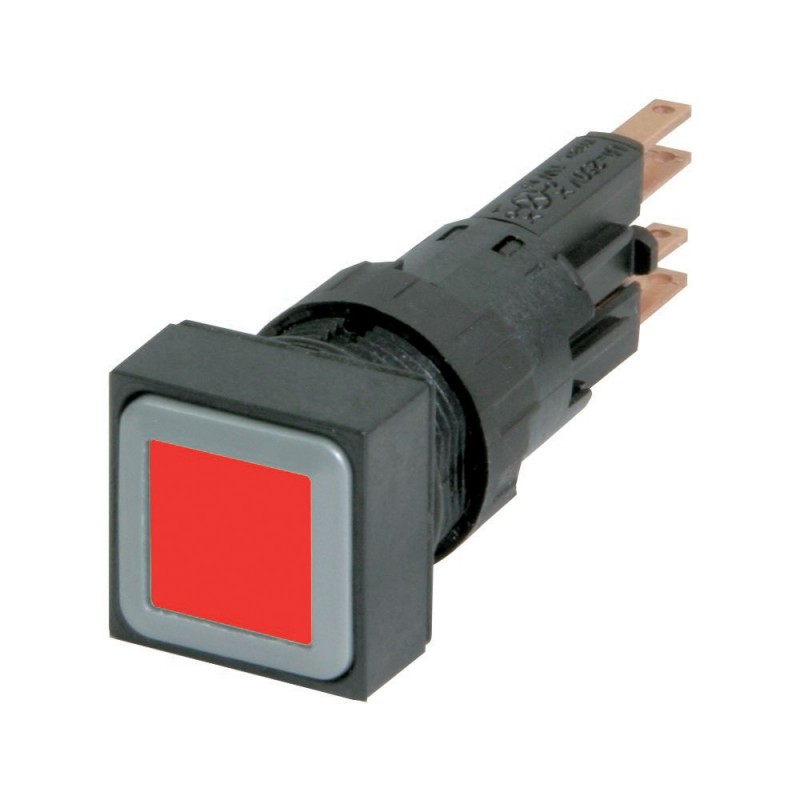

EATON - MOELLER Q25LT-RT 086238 Y7-86238 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

Q25LT-RT 086238 Y7-86238 EATON ELECTRIC Brilhando com a tecla Return, Red

Referência: Q25LT-RT

Código: 086238

Número de catálogo: Y7-86238

Fabricante: EATON - MOELLER

Descrição:

Brilhando com a tecla Return, Red
Empurrador de luz de descarga 16 mm 25x25 mm Retorno Vermelho
Eaton Moeller® series RMQ16 Illuminated pushbutton actuator, red, momentary Q25LT-RT
Atuador de botão de pressão iluminado, Gama de produtos: RMQ16, Unidade única, Design: Plano, Momentâneo, Descrição: Sem elementos de luz, Com base, W2x4,6d; 30 V, 1 W, Placa de botão: vermelha, Placa de botão em branco, Grau de proteção: IP65, Conexão SmartWire-DT: não, Dimensões frontais: 25 x 25

Categorias:

  • Aparelhos elétricos de baixa tensão > Elemento frontal para botão de pressão
  • EATON - MOELLER > Auxiliares de controle e sinalização

Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

  • Mais informação
  • ETIM
  • PDF
  • Avaliações
Garantia, reparação e devolução.

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Solicite um orçamento e verificaremos a disponibilidade das unidades. Caso não estejam disponíveis, um dos nossos técnicos procurará uma solução alternativa.

JÁ VISTOS

MAIS INFORMAÇÃO

General specifications

Product Name
Eaton Moeller® series RMQ16 Illuminated pushbutton actuator
Catalog Number
086238
Packing Unit
Pack
EAN
4015081840113
Quantity
10
Gross Weight
0.125 kg
Length
75 mm
Width
68 mm
Height
65 mm
Volume
331.5 cm³
ERP Name
SAP-UNITY
Product Length/Depth
59 mm
Product Height
25 mm
Product Width
25 mm
Product Weight
0.011 kg
Certifications
IEC/EN 60947
CSA
CSA-C22.2 No. 14-05
CSA File No.: 46552
IEC/EN 60947-5
UL
CE
CSA Class No.: 3211-03
UL Category Control No.: NKCR
UL 508
UL File No.: E29184
Catalog Notes
Filament bulb or LED needs to be ordered separately
Model Code
Q25LT-RT

Especificações do produto

Type
Illuminated pushbutton actuator
Actuator color
Red
Actuator function
Momentary
Spring-return
10.10 Temperature rise
Not applicable.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Operating frequency
3600 Operations/h
Pollution degree
3
Climatic proofing
Damp heat, cyclic, to IEC 60068-2-30
Damp heat, constant, to IEC 60068-2-78
Connection to SmartWire-DT
No
Actuating force
4 N
Ambient operating temperature - max
60 °C
Ambient operating temperature - min
-25 °C
Ambient operating temperature (enclosed) - max
40 °C
Ambient operating temperature (enclosed) - min
25 °C
Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Number of command positions
1
Opening diameter
16 mm
Opening height
0 mm
Rated insulation voltage (Ui)
250 V
Rated operational current for specified heat dissipation (In)
0 A
Rated operational voltage (Ue) at AC - max
24 V
Rated impulse withstand voltage (Uimp)
800 V AC
Bezel color
Black
Shock resistance
40 g, Mechanical, According to IEC/EN 60068-2-27, Sinusoidal shock 11 ms
Mechanical, According to IEC/EN 60068-2-27
Bezel material
Plastic
Design
Flat
Mounting position
As required
Terminal size
2.8 x 0.8 mm to DIN 46244, Blade terminal
2.8 x 0.8 mm to DIN 46247 and IEC 60760, Fast-on connectors
Overvoltage category
III
Control circuit reliability
1 failure per 5,000,000 switching operations (statistically determined, at 5 V DC/1 mA)
1 failure per 10,000,000 switching operations (Statistically determined, at 24 V DC/5 mA)
Degree of protection
IP65
NEMA 1
Degree of protection (front side)
IP65
NEMA 1
Inscription
Blank
Front element type
Flat
Lens type
Square
Lifespan, mechanical
3,000,000 Operations
Static heat dissipation, non-current-dependent Pvs
0 W
Width opening
0 mm
Product category
RMQ16
Size
Front dimensions: 25 x 25 mm
Suitable for
Illumination

ETIM for 086238 Componentes industriais para Baixa Tensão (EC000221)

Nome da característicaCor do botão (EF000190)
Valor da característicaVermelho
Nome da característicaNúmero de posições de comando (EF001372)
Valor da característica1
Nome da característicaForma de lente (EF006253)
Valor da característicaQuadrado
Nome da característicaDiâmetro do furo (intervalo) (EF000079)
Valor da característica16 mm
Nome da característicaLargura da abertura (EF004565)
Valor da característica0 mm
Nome da característicaAltura da abertura (EF004778)
Valor da característica0 mm
Nome da característicaTipo de botão (EF001546)
Valor da característicaPlano
Nome da característicaAdequado para iluminação (EF001142)
Valor da característicaSim
Nome da característicaCom difusor de proteção (EF005500)
Valor da característicaNão
Nome da característicaEtiquetado (EF001537)
Valor da característicaNão
Nome da característicaFunção de comutação de encaixe (EF007447)
Valor da característicaNão
Nome da característicaRetorno por mola/tátil (EF001407)
Valor da característicaSim
Nome da característicaCom anel frontal (EF006014)
Valor da característicaSim
Nome da característicaMaterial do anel frontal (EF005972)
Valor da característicaPlástico
Nome da característicaCor do anel frontal (EF002429)
Valor da característicaPreto
Nome da característicaGrau de proteção (IP), frente (EF003118)
Valor da característicaIP65
Nome da característicaGrau de proteção (NEMA), parte frontal (EF011961)
Valor da característica1
