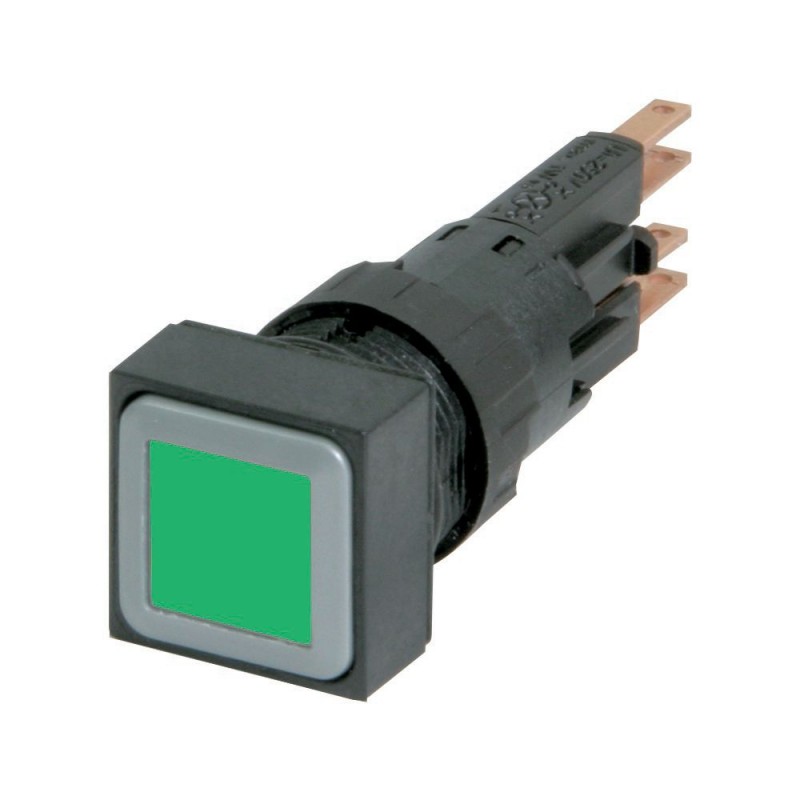

Q25LT-GN/WB 089190 EATON MOELLER IEC Pushbuttons Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

Q25LT-GN/WB 089190 EATON MOELLER IEC Pushbuttons

Q25LT-GN/WB

089190

EATON - MOELLER

10

Disponível

Envio hoje

IEC - Pushbuttons

Mais detalhes


Sinalização Colunas Luminosas Balizas

RMQ-Titan pilot devices - EATON - MOELLER

Illuminated pushbutton actuators - EATON - MOELLER

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

QuantidadePreço
10+8,15 €
20+7,92 €
40+7,73 €
50+7,68 €
70+7,62 €
*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).


Produtos relacionados

Mais informação



Entrega do programa
A gama de produtos
  RMQ16 (perfuração dimensões 16 mm)
Função básica
  Botão de pressão iluminado atuadores
Única unidade/unidade Completa
  Única unidade
Design
  Televisão

  momentânea
Cor

Lente

Botão de placa

botão de placa
  verde
Botão de placa


  Em branco
Grau de Proteção
  IP65
Anel frontal
  sem aro
Conexão para SmartWire-DT
  nenhum
Frente dimensões
  25 x 25
Dados técnicos
Geral
Normas
  IEC/EN 60947
Vida útil mecânica
Operaçõesx 106> 3
Frequência de operação
Operações/h 3600
Força de atuação
 n4
Grau de proteção (IEC/EN 60529
  IP65
Climáticas revisão de texto
  Calor úmido, constante, IEC 60068-2-78
Calor úmido, cíclico, IEC 60068-2-30
Temperatura ambiente

Aberto
 °C-25 - +60
Entre
 °C- 25 - 40
Posição de montagem
  Conforme necessário
Mecânica, resistência ao choque
 g> 40
de acordo com a norma IEC 60068-2-27
Choque duração de 11 ms
Sinusoidal
Lâmina terminal
  2,8 x 0,8 mm DIN 46244
Rápido e fácil conectores
  2,8 x 0,8 mm DIN 46247 e IEC 60760
Contactos
Tensão de resistência a impuso nominal
UimpV AC800
Tensão de isolamento nominal
UeuV250
Categoria de sobretensão/grau de poluição
  III/3
Tensão nominal de operação
UeV AC24
Circuito de controlo da fiabilidade

a 24 V DC/5 mA
HFProbabilidade de falha< 10-7, < 1 falhas em 107operações de opção de
em 5 V DC/1 mA
HFProbabilidade de falha< 5 x 10-6(1 falha em 5 x 106operações)
A utilização de isolados de anilhas ISH 2,8
  >24 V AC/DC recomendado
>50 V CA ou 120 V DC é obrigatória, mesmo não utilizado da lâmina de terminais
Verificação de projeto como de acordo com a IEC/EN 61439(Mostra)(Ocultar recursos)
Dados técnicos para verificação de projeto

Corrente operacional nominal especificado para dissipação de calor
EunUm0
Dissipação de calor por pólo, dependente da corrente
PvidW0
Equipamento de dissipação de calor, dependente da corrente
PvidW0
Estática dissipação de calor, não-dependente da corrente
PvsW1
A capacidade de dissipação de calor
PdissW0
Temperatura de funcionamento min.
 °C-25
Temperatura de funcionamento max.
 °C60
IEC/EN 61439 de verificação de projeto

10.2 Resistência dos materiais e de peças

10.2.2 resistência à Corrosão
  Atende a norma de produto.
10.2.3.1 Verificação da estabilidade térmica dos compartimentos
  Atende a norma de produto.
10.2.3.2 Verificação da resistência do material isolante ao calor normal
  Atende a norma de produto.
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
  Atende a norma de produto.
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
  Por favor informe-se
10.2.5 de Elevação
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.6 impacto Mecânico
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.7 Inscrições
  Atende a norma de produto.
10.3 Grau de proteção das MONTAGENS
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
  Atende a norma de produto.
10.5 Proteção contra choque elétrico
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
  É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
  É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento

10.9.2 a freqüência elétrica de força
  É o painel construtor de responsabilidade.
10.9.3 tensão de resistência a impuso
  É o painel construtor de responsabilidade.
10.9.4 Teste de caixas feitas de material isolante
  É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
  O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
  É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
  É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
  O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 6.0(Mostra)(Ocultar recursos)
De baixa tensão industrial componentes (EG000017) / elemento Frontal por botão de pressão (EC000221)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Comando e dispositivo de alarme / elemento Frontal por botão de pressão atuadores ([email protected] [AKF028011])
Cor do botão
  Verde
Número de posições de comando
  1
Tipo de construção da lente
  Praça
Diâmetro do furo
 mm16
Largura de abertura
 mm16
Altura medidor de abertura
 mm6
Grau de proteção (IP), airbag lateral
  IP65
Tipo de botão
  Televisão
Apropriado para a iluminação
  Sim
Com capa de proteção
  Nenhum
Rotulado
  Nenhum
Função de comutação de travamento
  Nenhum
De retorno por mola
  Sim
Com o anel frontal
  Sim
Material do anel frontal
  Plástico
Cor do anel frontal
  Preto
Aprovações
Padrões De Produto  IEC/EN 60947-5; UL 508, CSA-C22.2 Nº 14-05; marcação CE
UL Arquivo Nº.  E29184
UL Controlo de Categoria Nenhuma.  NKCR
CSA Arquivo.  46552
CSA Classe Nenhuma.  3211-03
América Do Norte Certificação  UL, CSA
Grau de Proteção  UL/CSA Tipo 1

Datasheet - PDF

Title:Language:Size:Type:
Ficha técnica 1: 089190 - Q25LT-GN/WBEnglish428 KbytesFicha técnica 1: 089190 - Q25LT-GN/WB
Catálogo completo 1: 089190 - Q25LT-GN/WBEnglish29 MbytesFicha técnica 1: 089190 - Q25LT-GN/WB
