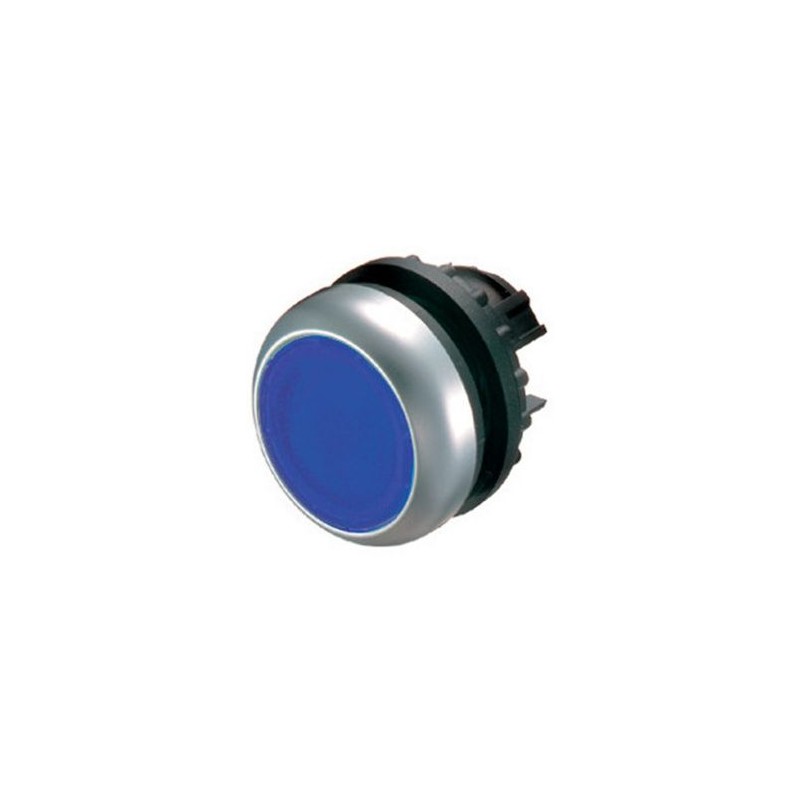

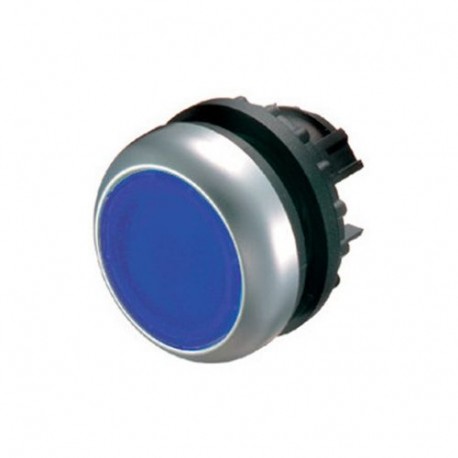

M22-DL-B 216931 M22-DL-BQ EATON ELECTRIC M22-DL-BQ botão de descarga azul brilhante Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

M22-DL-B 216931 M22-DL-BQ EATON ELECTRIC M22-DL-BQ botão de descarga azul brilhante

M22-DL-B

216931

M22-DL-BQ

EATON-MOELLER

M22-DL-BQ botão de descarga azul brilhante

Mais detalhes


Disjuntores de baixa tensão > Elemento frontal para botão de pressão

Auxiliares de controle e sinalização

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $8.62
Preço unitário: $8.62

*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

geralmente comprados juntos

▲

Mais informação

▲


Iluminado botão de acionamento do atuador, RMQ-Titan, Flush, momentânea, Azul, Branco, a Luneta: titânio
Iluminado botão de acionamento do atuador, a gama de Produtos: RMQ-Titan, uma Única unidade, Projeto: Flush, momentânea, botão placa: Azul, Botão de placa em Branco, Grau de Proteção: IP66, IP67, IP69K, Luneta: titânio, Conexão para SmartWire-DT: sim, com SWD-RMQ conexões, Frontal dimensões: 22 x 22, as Normas: IEC/EN 60947, VDE 0660

Programa de entrega

A gama de produtos
RMQ-Titan
Função básica
Botão de pressão iluminado atuadores
Única unidade/unidade Completa
Única unidade
Design
Flush
momentânea
Botão de placa
botão de placa
Azul
Botão de placa
1160SPC-91
Em branco
Grau de Proteção
GRAU DE PROTEÇÃO IP66, IP67, IP69
Anel frontal
Luneta: titânio
Conexão para SmartWire-DT
sim
com SWD-RMQ conexões
Frente dimensões
22 x 22

Dados técnicos

Geral
Normas
IEC/EN 60947
VDE 0660
Vida útil mecânica [Operações]
> > 5 x 10Seis
Freqüência de operação [de Operações/h]
Não 3600
Força de atuação
≦ 5 n
Climáticas revisão de texto
Calor úmido, constante, IEC 60068-2-78
Calor úmido, cíclico, IEC 60068-2-30
Grau de Proteção
GRAU DE PROTEÇÃO IP66, IP67, IP69
Temperatura ambienteAberto
-25 - +70 °C
Posição de montagem
Conforme necessário
Mecânica, resistência ao choque
Trinta
Choque duração de 11 ms
Sinusoidal
de acordo com a norma IEC 60068-2-27 g
classificação de remessa
DNV
GL
LR
0000SPC-1830000SPC-1800000SPC-179

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
0
Dissipação de calor por pólo, dependente da corrente [Pvid]
0 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
0 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
0 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+70 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Por favor informe-se
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
Não aplicável.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

De baixa tensão industrial componentes (EG000017) / elemento Frontal por botão de pressão (EC000221)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Comando e dispositivo de alarme / elemento Frontal por botão de pressão atuadores ([email protected] [AKF028014])
Cor do botão
Azul
Número de posições de comando
Um
Tipo de construção da lente
Rodada
Diâmetro do furo
22,5 mm
Largura de abertura
0 mm
Altura de abertura
0 mm
Tipo de botão
Televisão
Apropriado para a iluminação
Sim
Com capa protetora
Nenhum
Rotulado
Nenhum
Função de comutação de travamento
Nenhum
De retorno por mola
Sim
Com o anel frontal
Sim
Material do anel frontal
Plástico
Cor do anel frontal
Chrome
Grau de proteção (IP), airbag lateral
IP67/IP69K
Grau de proteção (NEMA), airbag lateral
4X

Aprovações

Padrões De Produto
IEC/EN 60947-5; UL 508, CSA-C22.2 Nº 14-05; CSA-C22.2 Nº 94-91; marcação CE
UL Arquivo Nº.
E29184
UL Controlo de Categoria Nenhuma.
NKCR
CSA Arquivo.
012528
CSA Classe Nenhuma.
3211-03
América Do Norte Certificação
UL, CSA
Grau de Proteção
UL/CSA Tipo 3R, 4X, 12, 13

Dimensões

116X214

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON COMMAND INDICATION EN.pdf 23 Mbytes
