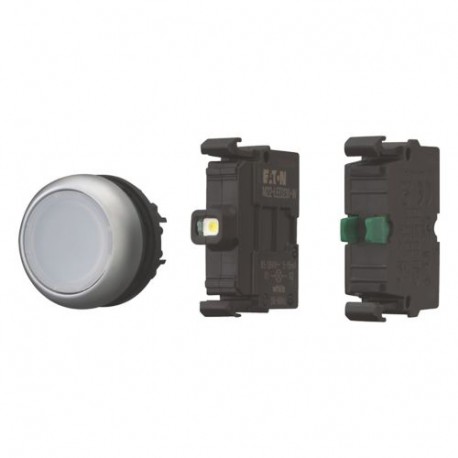

M22-DL-W-K10LED-BVP 110931 EATON MOELLER M22-DL-W-K10LED-BVPQ Iluminado botão branco 24V completo Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

M22-DL-W-K10LED-BVP 110931 EATON MOELLER M22-DL-W-K10LED-BVPQ Iluminado botão branco 24V completo

M22-DL-W-K10LED-BVP

110931

EATON - MOELLER

Disponível

Envio hoje

M22-DL-W-K10LED-BVPQ Iluminado botão branco 24V completo

Mais detalhes


Sinalização Colunas Luminosas Balizas

RMQ-Titan pilot devices - EATON - MOELLER

Illuminated pushbutton actuators - EATON - MOELLER

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

Quantidade Preço
1+12,52 €
11+10,99 €
22+10,71 €
33+10,58 €
44+10,49 €
*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Produtos relacionados

Mais informação



Entrega do programa
Descrição
  Blister para pendurar.
Completa solução prática.
Pode ser encomendado utilizando-se um único artigo.
Conexão para SmartWire-DT
  nenhum
Equipamentos fornecidos
1Iluminado botão de acionamento do atuador>M22-DL-W
1braçadeira de montagem>M22-Um
1LED elemento>M22-LED-W
1elemento de contato>M22-K10
Dados técnicos
Geral
Temperatura ambiente

Aberto
 °C-25 - +70
Verificação de projeto como de acordo com a IEC/EN 61439(Mostra)(Ocultar recursos)
Dados técnicos para verificação de projeto

Corrente operacional nominal especificado para dissipação de calor
EunUm6
Dissipação de calor por pólo, dependente da corrente
PvidW0.11
Equipamento de dissipação de calor, dependente da corrente
PvidW0
Estática dissipação de calor, não-dependente da corrente
PvsW0
A capacidade de dissipação de calor
PdissW0
Temperatura de funcionamento min.
 °C-25
Temperatura de funcionamento max.
 °C70
IEC/EN 61439 de verificação de projeto

10.2 Resistência dos materiais e de peças

10.2.2 resistência à Corrosão
  Atende a norma de produto.
10.2.3.1 Verificação da estabilidade térmica dos compartimentos
  Atende a norma de produto.
10.2.3.2 Verificação da resistência do material isolante ao calor normal
  Atende a norma de produto.
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
  Atende a norma de produto.
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
  Por favor informe-se
10.2.5 de Elevação
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.6 impacto Mecânico
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.7 Inscrições
  Atende a norma de produto.
10.3 Grau de proteção das MONTAGENS
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
  Atende a norma de produto.
10.5 Proteção contra choque elétrico
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
  É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
  É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento

10.9.2 a freqüência elétrica de força
  É o painel construtor de responsabilidade.
10.9.3 tensão de resistência a impuso
  É o painel construtor de responsabilidade.
10.9.4 Teste de caixas feitas de material isolante
  É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
  O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
  É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
  É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
  O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 6.0(Mostra)(Ocultar recursos)
De baixa tensão industrial componentes (EG000017) / elemento Frontal por botão de pressão (EC000221)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Comando e dispositivo de alarme / elemento Frontal por botão de pressão atuadores ([email protected] [AKF028011])
Cor do botão
  Branco
Número de posições de comando
  1
Tipo de construção da lente
  Rodada
Diâmetro do furo
 mm22
Largura de abertura
 mm22
Altura medidor de abertura
 mm6
Grau de proteção (IP), airbag lateral
  IP67
Tipo de botão
  Televisão
Apropriado para a iluminação
  Sim
Com capa de proteção
  Nenhum
Rotulado
  Nenhum
Função de comutação de travamento
  Nenhum
De retorno por mola
  Sim
Com o anel frontal
  Sim
Material do anel frontal
  Plástico
Cor do anel frontal
  Chrome
Dados CAD
>Produto específico de dados CAD
>Visualização em 3D

Datasheet - PDF

Título: Língua: Tamanho: Tipo:
pdf-M22-DL-W-K10LED-BVPQ Illuminated pushbutton actuators, complete device - EATON - M22-DL-W-K10LED-BVP - 110 English 149 Kbytes pdf-M22-DL-W-K10LED-BVPQ Illuminated pushbutton actuators, complete device - EATON - M22-DL-W-K10LED-BVP - 110
