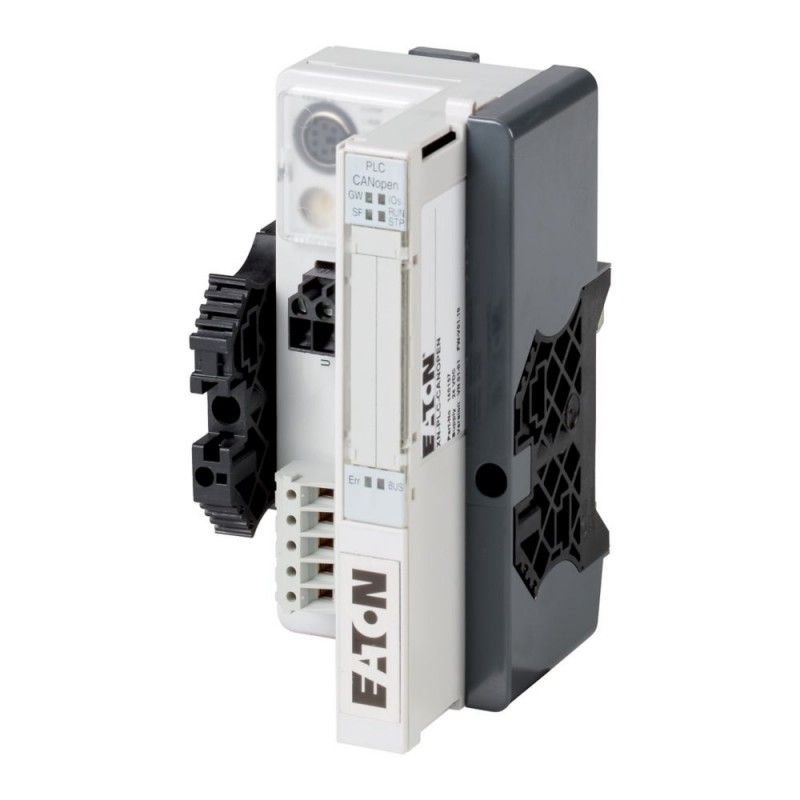

EATON - MOELLER XN-PLC-CANOPEN 140157 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

XN-PLC-CANOPEN 140157 EATON ELECTRIC Gateway CANopen PLC 85 50 274124

Referência: XN-PLC-CANOPEN

Código: 140157

Fabricante: EATON - MOELLER

Descrição:

Gateway CANopen PLC 85 50 274124
O sistema I/O padrão XI/ON oferece a solução I/O certa para cada aplicação devido à sua alta modularidade e ampla gama de funções. Módulos plug-in, módulos de troca a quente, fiação no parafuso do módulo básico ou mola de tensão, codificação mecânica de módulos. Os gateways padrão são compatíveis com os sistemas de barramento CANopen, PROFIBUS-DP deviceNet e Ethernet.

Categorias:

  • Controladores industriais (PLC) > Unidade base de PLC
  • EATON - MOELLER > Módulos de E / S remotos XION

Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Solicite um orçamento e verificaremos a disponibilidade das unidades. Caso não estejam disponíveis, um dos nossos técnicos procurará uma solução alternativa.

JÁ VISTOS

MAIS INFORMAÇÃO

Entrega do programa
Função
Sistema de controle Modular XN-PLC
Técnica de conexão
RJ45
Função
XN-Gateway, com fornecimento integrado programável
Breve Descrição
suporta até 74 disco-tipo de módulos (XN, XNE a extensão limitada)
1 x de Estilo Aberto com Conector
Modo de funcionamento e configuração de endereço com dois hexadecimal rotary codificação de parâmetros
Campo de ligação de autocarro
CANopen®
A capacidade do Terminal (de bus de campo/tensão de alimentação)
Terminais de parafuso
Interface de serviço
PS/2 soquete
Taxa de transferência de dados
ajustável até 1 Mbit/s
Memória de utilizador
128 Kilobytes
Servidor Web integrado
nenhum
Instruções de Ônibus refrescante módulo já está integrado.
Informações sobre os equipamentos fornecidos para A entrega de pacotes para todos os gateways inclui: 2 x colchete final XN-WEW-32/2-SW, 1 x placa de extremidade XN-ABPL
Dados técnicos
Geral
Normas
EN 61000-6-2
EN 61000-6-4
EN 61131-2
Potencial de isolamento
Sim, através do isolador óptico
Temperatura ambiente
°C 0 - +55
Armazenamento
°C -25 - +85
Umidade relativa
5 - 95 % (interior), Nível de RH-2, sem condensação (para armazenamento de 45°C)
Gases nocivos
ppm ENTÃO,2: 10 (rel. umidade < 75%, sem condensação)
H2S: 1.0 (rel. umidade < 75 %,sem condensação)
Vibração
de acordo com a norma IEC/EN 60068-2-6
Mecânica, resistência ao choque
g de acordo com a norma IEC 60068-2-27
Contínua resistência ao choque (IEC/EN 60068-2-29)
De acordo com a norma IEC 60068-2-29
Cair e derrubar
De acordo com a norma IEC 60068-2-31, queda livre, de acordo com a norma IEC 60068-2-32
Grau de Proteção
IP20
Compatibilidade eletromagnética (EMC)
ESD
kV PT 61100-4-2
Campos eletromagnéticos
V/m PT 61100-4-2
Explosão
PT 61100-4-4
Surto
PT 61100-4-5
Irradiava RFI
V PT 61100-4-6
Emissão de interferências (irradiada, de alta frequência)
dB PT 55016-2-3
Flutuações de tensão/quedas de tensão.
EN 61131-2
Tipo de teste
EN 61131-2
Aprovações
CE, cULus
Estática dissipação de calor, não-dependente da corrente
Pvs W 10
Outros dados técnicos (folha de catálogo)
>Dados Técnicos
Terminações
Classificação de dados
de acordo com a VDE 0611 Parte 1/8.92/IEC/EN 60947-7-1
Conexão de design de direção SUPERIOR
Mola/parafuso do terminal
Comprimento de decapagem
mm 8
Fixação gama
max. 0,5 - 2,5 mm2
Conectável condutores
Sólidos
mm2 0.5 - 2.5
Flexível, sem virola
mm2 0.5 - 1.5
Flexível com virola
mm2 0.5 - 1.5
Flexível com virola
mm2 0.5 - 1.5
Medidor de pin IEC/EN 60947-1
A1
Rede
Ônibus
CANopen®
Protocolo de barramento
CANopen®
A máxima configuração de estação de
74 cartas (XN, XNE com limitações) da fatia de design ou max. comprimento da estação: 1 m
Sistema de alimentação
Usys V DC 24 /5
Coordenação tipo 2
Usys V DC 4.7 5.3...
Coordenação tipo 1
Usys V DC
Tensão de campo
UL 24 V DC
Admissível gama
18-30 V C.C.
Ondulação Residual
% De acordo com EN 61131-2
Interface de serviço
PS/2 soquete
Conexão de design para bus de campo
Abra o estilo do conector
Taxa de transferência de dados
kBit/s 10, 20, 50, 125, 250, 500, 800, 1000
Taxa de transferência de dados de configuração
Software
Endereçamento
Software
Terminação de bus de campo
Externo
Intervalo de endereços
1 - 127 decimal
Código do programa/dados
kByte 128/96
O tempo de ciclo para 1 k de instruções (Bit, Byte)
ms < 0.5
Relógio em tempo Real
Sim
Verificação de projeto como de acordo com a IEC/EN 61439(Mostra)(Ocultar recursos)
Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para dissipação de calor
Eun Um 0
Dissipação de calor por pólo, dependente da corrente
Pvid W 0
Equipamento de dissipação de calor, dependente da corrente
Pvid W 0
Estática dissipação de calor, não-dependente da corrente
Pvs W 10
A capacidade de dissipação de calor
Pdiss W 0
Temperatura de funcionamento min.
°C 0
Temperatura de funcionamento max.
°C 55
Grau de Proteção
IP20
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças
10.2.2 resistência à Corrosão
Atende a norma de produto.
10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto.
10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto.
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto.
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto.
10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.7 Inscrições
Atende a norma de produto.
10.3 Grau de proteção das MONTAGENS
Atende a norma de produto.
10.4 Folgas e distâncias
Atende a norma de produto.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento
10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Aprovações
Padrões De Produto UL 508, CSA-C22.2 Nº 142; IEC/EN 6113-2; marcação CE
UL Arquivo Nº. E205091
UL Controlo de Categoria Nenhuma. NRAQ, NRAQ7
CSA Arquivo. UL relatório aplica-se a ambos, EUA e Canadá
CSA Classe Nenhuma. 2252-01, 2252-81
América Do Norte Certificação UL, certificado pela UL para o uso no Canadá
Especialmente concebido para a América do Norte Nenhum
Limitação De Corrente Do Disjuntor Nenhum
Grau de Proteção IEC: IP20, UL/CSA Tipo: -
Dimensões
MN05002017Z manual do Usuário XI/XN-PLC-CANopen gateway
>>

ETIM for 140157 PLC´s (EC000236)

Nome da característicaTensão de alimentação AC 50 Hz (EF007532)
Valor da característica0 V
Nome da característicaTensão de alimentação AC 60 Hz (EF007533)
Valor da característica0 V
Nome da característicaTensão de alimentação DC (intervalo) (EF007534)
Valor da característica18 V
Nome da característicaTipo de tensão de alimentação (EF002991)
Valor da característicaDC
Nome da característicaNúmero de saídas de relé (EF007348)
Valor da característica0
Nome da característicaNúmero máximo temporizadores (EF007349)
Valor da característica1000
Nome da característicaModelo (EF000010)
Valor da característicaModular
Nome da característicaTempo de processamento (1K, operação binária) (EF003004)
Valor da característica0.5 ms
Nome da característicaNúmero de interfaces industriais HW Ethernet industrial (EF003020)
Valor da característica0
Nome da característicaNúmero de interfaces PROFINET (EF006932)
Valor da característica0
Nome da característicaNúmero de interfaces HW RS-232 (EF003021)
Valor da característica0
Nome da característicaNúmero de interfaces HW RS-422 (EF003022)
Valor da característica0
Nome da característicaNúmero de interfaces HW RS-485 (EF003023)
Valor da característica0
Nome da característicaNúmero de interfaces HW USB (EF003025)
Valor da característica0
Nome da característicaNúmero de interfaces HW paralelas (EF003026)
Valor da característica0
Nome da característicaNúmero de interfaces HW sem fio (EF006933)
Valor da característica0
Nome da característicaNúmero de interfaces HW outras (EF003027)
Valor da característica1
Nome da característicaNúmero de saídas analógicas (EF001995)
Valor da característica0
Nome da característicaNúmero de entradas analógicas (EF001994)
Valor da característica0
Nome da característicaNúmero de entradas digitais (EF001992)
Valor da característica0
Nome da característicaNúmero de saídas digitais (EF001993)
Valor da característica0
Nome da característicaCom interface ótica (EF003028)
Valor da característicaNão
Nome da característicaSuporta o protocolo TCP/IP (EF003050)
Valor da característicaNão
Nome da característicaSuporta o protocolo PROFIBUS (EF003052)
Valor da característicaNão
Nome da característicaSuporta o protocolo CAN (EF003053)
Valor da característicaSim
Nome da característicaSuporta protocolo EtherCAT (EF017564)
Valor da característicaNão
Nome da característicaSuporta o protocolo INTERBUS (EF003054)
Valor da característicaNão
Nome da característicaSuporta o protocolo ASI (EF003051)
Valor da característicaNão
Nome da característicaSuporta o protocolo KNX (EF003055)
Valor da característicaNão
Nome da característicaSuporta o protocolo MODBUS (EF003057)
Valor da característicaNão
Nome da característicaSuporta o protocolo Data-Highway (EF003058)
Valor da característicaNão
Nome da característicaSuporta o protocolo DeviceNet (EF003059)
Valor da característicaNão
Nome da característicaSuporta o protocolo SUCONET (EF003060)
Valor da característicaNão
Nome da característicaSuporta protocolo LON (EF003017)
Valor da característicaNão
Nome da característicaSuporta o protocolo PROFINET IO (EF007525)
Valor da característicaNão
Nome da característicaSuporta o protocolo PROFINET CBA (EF007524)
Valor da característicaNão
Nome da característicaSuporta o protocolo SERCOS (EF006657)
Valor da característicaNão
Nome da característicaSuporta o protocolo o Foundation Fieldbus (EF007522)
Valor da característicaNão
Nome da característicaSuporta o protocolo Ethernet/IP (EF007521)
Valor da característicaNão
Nome da característicaProtocolo de suporte à segurança da interface AS no trabalho (EF007519)
Valor da característicaNão
Nome da característicaSuporta o protocolo DeviceNet Safety (EF007520)
Valor da característicaNão
Nome da característicaSuporta o protocolo INTERBUS-Safety (EF006662)
Valor da característicaNão
Nome da característicaSuporta o protocolo PROFIsafe (EF007526)
Valor da característicaNão
Nome da característicaSuporta o protocolo SafetyBUS p (EF007527)
Valor da característicaNão
Nome da característicaSuporta o protocolo outros sistemas de barramento (EF003062)
Valor da característicaSim
Nome da característicaSuporta protocolo DNP3 (EF016068)
Valor da característicaNão
Nome da característicaSuporta protocolo IEC 60870 (EF016069)
Valor da característicaNão
Nome da característicaSuporta protocolo Ethernet IEC 61850 (EF015389)
Valor da característicaNão
Nome da característicaRádio padrão Bluetooth (EF007178)
Valor da característicaNão
Nome da característicaRádio padrão WLAN 802.11 (EF007179)
Valor da característicaNão
Nome da característicaRádio padrão GPRS (EF008523)
Valor da característicaNão
Nome da característicaRádio padrão GSM (EF008524)
Valor da característicaNão
Nome da característicaUMTS padrão de rádio (EF008525)
Valor da característicaNão
Nome da característicaLTE (EF009547)
Valor da característicaNão
Nome da característicaMestre de Link IO (EF007298)
Valor da característicaNão
Nome da característicaAcessório do sistema (EF004118)
Valor da característicaSim
Nome da característicaRedundância (EF003156)
Valor da característicaNão
Nome da característicaCom display (EF000458)
Valor da característicaNão
Nome da característicaTipo de memória (EF002996)
Valor da característicaRAM
Nome da característicaTamanho da memória (EF002997)
Valor da característica128 kByte
Nome da característicaPossível extensão de memória do programa (EF003029)
Valor da característicaNão
Nome da característicaPossível montagem em calha (EF003972)
Valor da característicaSim
Nome da característicaMontagem na parede/montagem direta (EF007020)
Valor da característicaSim
Nome da característicaConstrução frontal possível (EF007016)
Valor da característicaNão
Nome da característicaPossível montagem em rack (EF007018)
Valor da característicaNão
Nome da característicaAdequado para funções de segurança (EF001597)
Valor da característicaNão
Nome da característicaSIL de acordo com IEC 61508 (EF009889)
Valor da característicaNenhum
Nome da característicaNível de desempenho de acordo com EN ISO 13849-1 (EF007399)
Valor da característicaNenhum
Nome da característicaEquipamento associado (Ex ia) (EF004141)
Valor da característicaNão
Nome da característicaEquipamento associado (Ex ib) (EF004142)
Valor da característicaNão
Nome da característicaCategoria de segurança contra explosão de gás (EF003997)
Valor da característicaNenhum
Nome da característicaCategoria de segurança contra explosão para poeira (EF003998)
Valor da característicaNenhum
Nome da característicaCertificado UL classe I para locais perigosos (EF017622)
Valor da característicaNão
Nome da característicaCertificado UL classe II para locais perigosos (EF017625)
Valor da característicaNão
Nome da característicaCertificado UL classe III para locais perigosos (EF017627)
Valor da característicaNão
Nome da característicaCertificado UL divisão I para locais perigosos (EF017628)
Valor da característicaNão
Nome da característicaCertificado UL divisão II para locais perigosos (EF017629)
Valor da característicaNão
Nome da característicaCertificado UL grupo A para locais perigosos (acetileno) (EF017632)
Valor da característicaNão
Nome da característicaCertificado UL grupo B para locais perigosos (hidrogénio) (EF017633)
Valor da característicaNão
Nome da característicaCertificado UL grupo C para locais perigosos (etileno) (EF017635)
Valor da característicaNão
Nome da característicaCertificado UL grupo D para locais perigosos (propano) (EF017636)
Valor da característicaNão
Nome da característicaCertificado UL grupo E para locais perigosos (poeiras metálicas) (EF017637)
Valor da característicaNão
Nome da característicaCertificado UL grupo F para locais perigosos (poeiras carbonáceas) (EF017638)
Valor da característicaNão
Nome da característicaCertificado UL grupo G para locais perigosos (poeiras não condutoras) (EF017639)
Valor da característicaNão
Nome da característicaLargura (EF000008)
Valor da característica50.6 mm
Nome da característicaAltura (EF000040)
Valor da característica74.4 mm
Nome da característicaProfundidade (EF000049)
Valor da característica113.25 mm

DATASHEET - PDF

Título
Tamanho
Tipo

Últimas opiniões dos nossos clientes

Todas as classificações que recebemos a partir dos itens que oferecemos são reais e verificadas. Um pequeno gesto, mas muito valioso. Então, obrigado por esse minuto você gasta em deixar-nos a sua opinião e classificação de produtos, porque nos ajuda a continuar a melhorar e oferecer maior qualidade de serviço.
