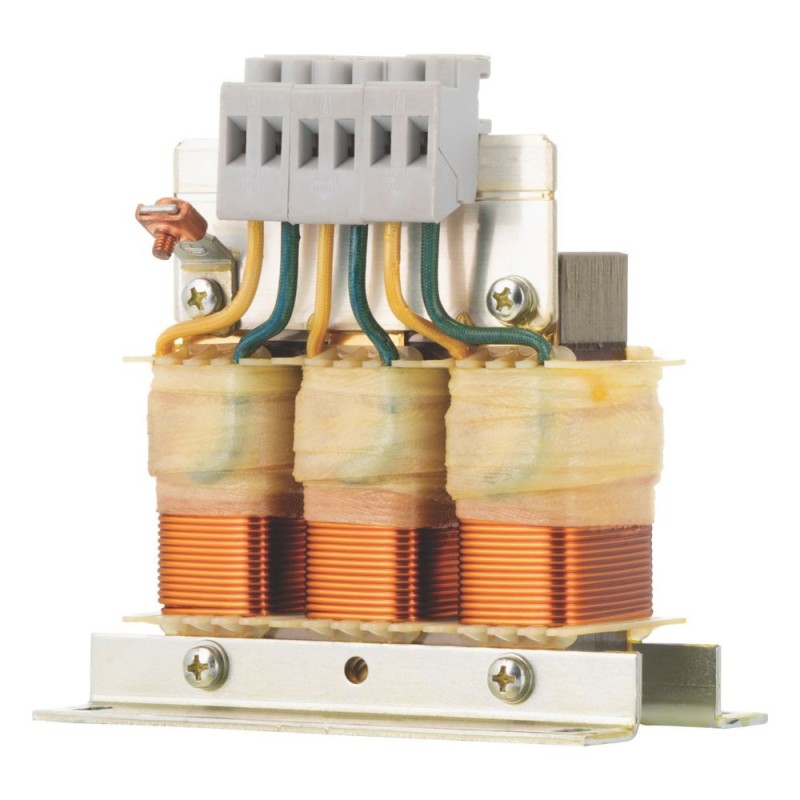

DX-LM3-005 269538 EATON ELECTRIC motor de bobina de unidades DF DV Tr Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

DX-LM3-005 269538 EATON ELECTRIC motor de bobina de unidades DF DV Tr

DX-LM3-005

269538

EATON-MOELLER

motor de bobina de unidades DF_DV Tr

Reatância do Motor; Corrente alternada; 3 pólos; 5 uma; 2 mH; 750 V 50/60 Hz

Indutor do motor, trifásico, 750 V + 0% (0 - 400 Hz), AC V, 5 A, 2 mH

Estrangulamento do motor trifásico Max. tensão de rede permitida 750 V AC Corrente nominal de operação 5 A reator 2 mH

Mais detalhes


Aparelhos elétricos de baixa tensão > Bobina para baixa tensão

Conversores de Frequência Eaton

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


O Motor engasgar, trifásico, 750 V + 0% (0 - 400 Hz), V CA, 5 A, 2 mH
Três fases do motor engasgar max. admissível da tensão de alimentação de 750V AC corrente operacional nominal 5A reator 2mH

Programa de entrega

A gama de produtos
Acessórios
Acessórios
Motor engasga
Descrição
três fases
Para uso com
DE1, DE11, DC1, DA1, DG1, SVX, SPX
Max. ligação à tensão admissível
750 V + 0% (0 - 400 Hz) V AC
Corrente operacional nominal [eue]
5 Um
Indutância [L]
2 mH
max. dissipação de calor (freqüência de pulso)
(12 kHz) [Pv]
24 W

Dados técnicos

Geral
Normas
IEC/EN 61558-2-20-2000, VDE 0570 Parte 2-20/2001-04, UL, CSA
Temperatura de operação
-25 a +40, até 70 com uma corrente de dissipação de calor (consulte a nota) °C
Temperatura de armazenamento [ϑ]
-25 - +85 °C
Mecânica, resistência ao choque
11 msDois/15
3 choques g
Resistência à vibração
1 (0 - 150 Hz) g
Vibração
0,35 mm 10 a 55 Hz
Altitude
0 – 1000 acima do nível do mar, até 5000 com redução de corrente (ver notas) m
Posição de montagem
De pé na vertical, suspensa horizontalmente
Livre arredores
< 50 MM
Grau de Proteção
IP20 (terminal)
Nominal fator de serviço
100 % DF
Peso
1,5 kg
Dados elétricos
Tensão nominal de operação
3 AC 400 V
Max. tensão de alimentação
750 V + 0% (0 - 400 Hz) V AC
Freqüência de operação [f]
0...200 Hz
Classe de isolamento
B
Corrente operacional nominal [eue]
5 Um
Indutância [L]
2 mH
max. dissipação de calor (freqüência de pulso)(3 kHz) [Pv]
12 W
max. dissipação de calor (freqüência de pulso)(5 kHz) [Pv]
14 W
max. dissipação de calor (freqüência de pulso)(12 kHz) [Pv]
24 W
Conexão
Terminações
✓
PE stud
✓
Terminal
4 mmDois
Terminal
20 - 10 AWG
Torque de aperto
0.8 Nm
Notas

O seguinte aplica-se para a instalação de altitude: Redução de capacidade com relação à corrente operacional nominal eue:

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
5 Um
Dissipação de calor por pólo, dependente da corrente [Pvid]
0 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
12 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
0 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+40 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

De baixa tensão industrial componentes (EG000017) / Bobina de baixa tensão (EC002563)
De engenharia elétrica, automação, controle de processo / engenharia Eletrônica e bobina filtro / Eletrônica bobina de reatância / Eletrônica bobina de reatância (não especificado) ([email protected] [ADJ199007])
Adequado como supressão de interferência reatância da bobina
Nenhum
Adequado como líquido reatância da bobina
Nenhum
Adequado como de comutação a bobina de reatância
Nenhum
Adequado como a ondulação de filtro de estrangulamento
Sim
Adequado como saída de reatância da bobina
Nenhum
Número de pólos, lado primário
Três
Avaliado frequência de relógio
0 kHz
Nominal a freqüência de operação
0 - 200 Hz
Max. nominal tensão de operação Ue
750 V
Corrente nominal AC
5 - 5
Max. corrente nominal (Ith) de tensão nominal DC
5 Um
Avaliado indutância
2 mH
Grau de proteção (IP)
IP20
Relativa de curto-circuito tensão
0 %
Freqüência de ressonância
0 Hz
Grau de proteção (NEMA)
Outros

Aprovações

Padrões De Produto
UL 508C; CSA-C22.2 Nº 14; IEC/EN61800-3; IEC/EN61800-5; marcação CE
UL Arquivo Nº.
E167225
UL Controlo de Categoria Nenhuma.
XPTQ2, XPTQ8
CSA Arquivo.
UL relatório aplica-se a ambos, EUA e Canadá
América Do Norte Certificação
Listado UL, certificado pela UL para o uso no Canadá
Especialmente concebido para a América do Norte
Nenhum
Adequado para
Ramo de circuitos
Max. Tensão Nominal
1~ 240 V AC IEC: TN-S UL/CSA: "Y" (Solidamente Aterrado Wey), 3~ 240 V AC IEC: TN-S UL/CSA: "Y" (Solidamente Aterrado Wey), 3~ 480 V CA IEC: TN-S UL/CSA: "Y" (Solidamente Aterrado Wey)
Grau de Proteção
IEC: IP20

Dimensões

824X082

ETIM for 269538 Componentes industriais para Baixa Tensão (EC002563)
Característica Valor
Adequado como bobina de supressão de interferência (EF007230) Não
Adequado como bobina de reatância líquida (EF007234) Não
Adequado como bobina de reatância de comutação (EF007233) Não
Adequado como filtro de ondulação (EF007232) Sim
Adequado como bobina de reatância de saída (EF007227) Não
Número de polos, lado primário (EF007403) 3
Frequência nominal do relógio (EF007502) 0 kHz
Frequência nominal de operação (EF007024) 0 Hz
Máx. tensão nominal de operação Ue (EF007357) 750 V
Corrente nominal em CA (EF007500) 5 A
Máx. corrente nominal (Ith) na tensão nominal DC (EF007359) 5 A
Indutância estipulada (EF007291) 2 mH
Grau de proteção (IP) (EF005474) IP20
Tensão relativa de curto-circuito (EF007452) 0 %
Frequência de ressonância (EF007455) 0 Hz
Grau de proteção (NEMA) (EF011959) Outro
