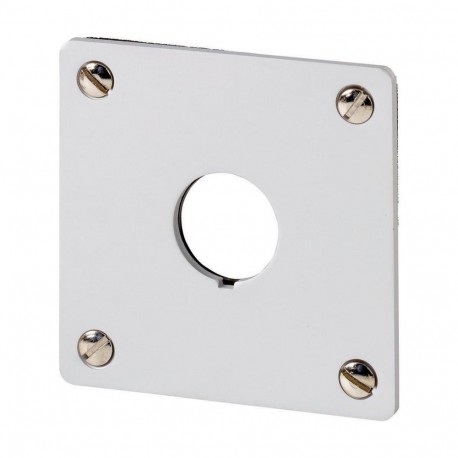

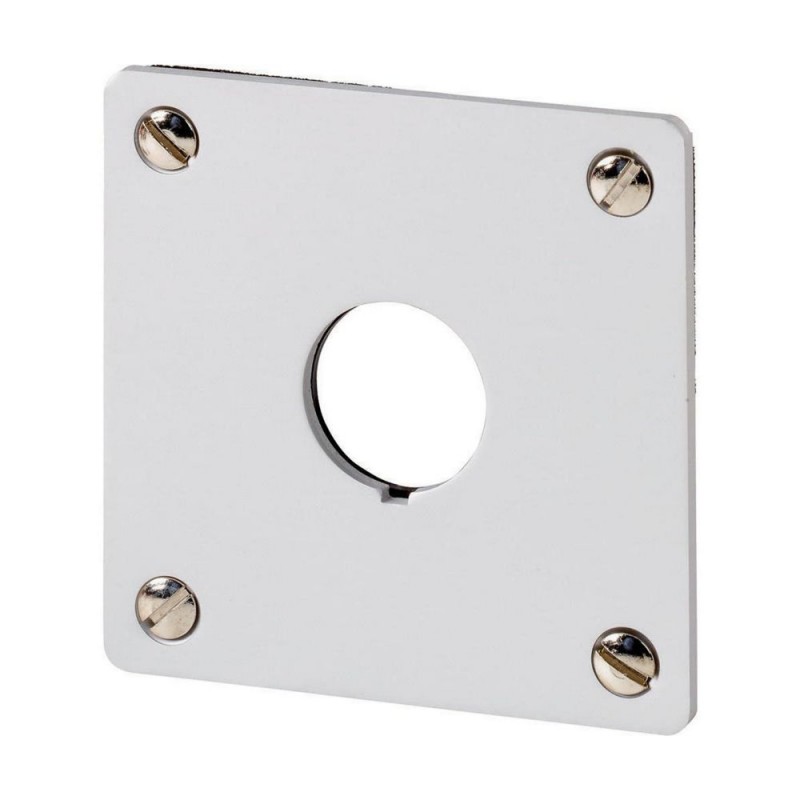

M22-E1 216541 Y7-216541 EATON ELECTRIC M22-E1Q placa Empotrable 1 Broca Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

M22-E1 216541 Y7-216541 EATON ELECTRIC M22-E1Q placa Empotrable 1 Broca

M22-E1

216541

Y7-216541

EATON-MOELLER

5

M22-E1Q placa Empotrable 1 Broca

Teclado embutido; 1 furo; Para M22

Eaton Moeller® series M22 Flush mounting plate, 1 mounting location

Placa de montagem embutida, Número de locais: 1, Grau de proteção: IP65, Cor cinza, Cor Valor RAL: RAL 7035, Conexão ao SmartWire-DT: não, Placas de legenda com arranjos verticais não são possíveis, Grau de proteção apenas em combinação com uma caixa adequada e montagem correta., Alumínio anodizado leve, incluindo M22-XE...

Mais detalhes


Aparelhos elétricos de baixa tensão > Tampa de montagem de dispositivos de controle

Auxiliares de controle e sinalização

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $76.96
Preço unitário: $15.39
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Related products

▲

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton Moeller® series M22 Accessory Flush mounting plate
Catalog Number
216541
EAN
4015082165413
Product Length/Depth
3 mm
Product Height
72 mm
Product Width
72 mm
Product Weight
0.054 kg
Compliances
CE Marked
Certifications
IEC 60947-5
CSA Std. C22.2 No. 94-91
CSA Std. C22.2 No. 14-05
UL 508
EN 60947-5
VDE
CSA-C22.2 No. 14-05
CSA File No.: 012528
CE
UL File No.: E29184
CSA
CSA-C22.2 No. 94-91
UL
IEC/EN 60947-5
UL Category Control No.: NKCR
CSA Class No.: 3211-03
Model Code
M22-E1

Especificações do produto

Type
Surface mounting enclosure
10.10 Temperature rise
Not applicable.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Color
Gray
Connection to SmartWire-DT
No
Degree of protection
Only in conjunction with a suitable enclosure and correct mounting
IP65
NEMA 4X, 13
Ambient operating temperature - max
70 °C
Ambient operating temperature - min
-25 °C
Equipment heat dissipation, current-dependent Pvid
0 W
Force for positive opening - min
0 N
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Number of command positions
1
Number of locations
1
Opening diameter
22 mm
RAL-number
7035
Rated operational current for specified heat dissipation (In)
0 A
Static heat dissipation, non-current-dependent Pvs
0 W
Material
Aluminum

ETIM for 216541 Componentes industriais para Baixa Tensão (EC000201)
Característica Valor
Largura (EF000008) 72 mm
Altura (EF000040) 72 mm
Material (EF002169) Alumínio
Número de posições de comando (EF001372) 1
Aberturas de diâmetro (EF000243) 22 mm
Cor (EF000007) Cinzento
Grau de proteção (IP) (EF005474) IP65
Grau de proteção (NEMA) (EF011959) 4X, 13

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-E1 Y7-216541 216541 DE_216523.pdf 1 Mbytes M22-E1 Y7-216541 216541 DE_216523.pdf
