EATON - MOELLERAparelhagem Modular - Terciário FAZ6-D13/2 177575 Y7-177575 EATON ELECTRIC Int. Magenothermic FAZ6, 2 P, 13 A, curva D, 6/10kA

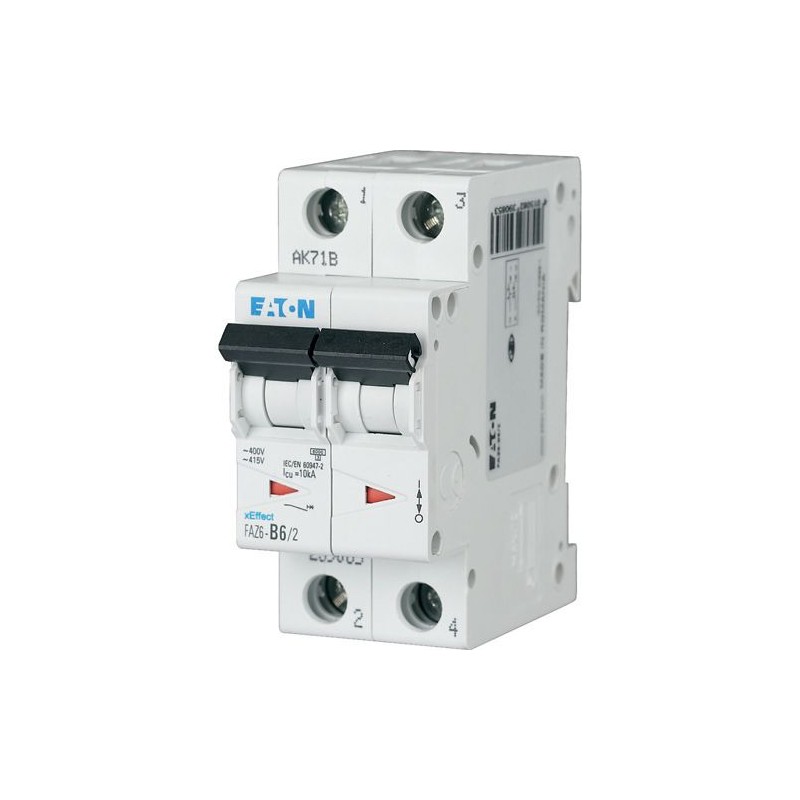

EATON - MOELLER FAZ6-D13/2 177575 Y7-177575 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

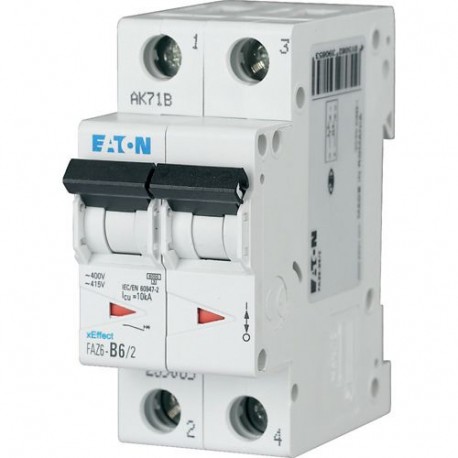

FAZ6-D13/2 177575 Y7-177575 EATON ELECTRIC Int. Magenothermic FAZ6, 2 P, 13 A, curva D, 6/10kA

Referência: FAZ6-D13/2

Código: 177575

Número de catálogo: Y7-177575

Fabricante: EATON - MOELLER

Descrição:

Int. Magenothermic FAZ6, 2 P, 13 A, curva D, 6/10kA
FAZ6-D13 / 2. Disjuntor miniatura (MCB), 13 A, 2p, característica: D, 6 kA
Disjuntor miniatura de alta qualidade para aplicações industriais e residenciais, vermelho - indicador de posição de contato verde, guia para uma conexão segura do terminal, captador de deslizamento triestável - permite a remoção do sistema de barramento existente, ampla gama de acessórios adequados para instalação posterior, correntes nominais até 63 A, características de viagem B, C, D

Categorias:

  • Disjuntores, fusíveis > Interruptor magnetotérmico
  • EATON - MOELLER > Aparelhagem Modular - Terciário

Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 41,79 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 3 semanas.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

JÁ VISTOS

MAIS INFORMAÇÃO

Especificações gerais

Nome do produto
Série Eaton Moeller xEffect - FAZ6 MCB
Número do catálogo
177575
Ean
4015081720354
Comprimento/profundidade do produto
72,6 milímetros
Altura do Produto
80 mm
Largura do Produto
36 mm
Peso do Produto
0,21 kg
Conformidades
Conformidade RoHS
Código do modelo
FAZ6-D13/2

Programa de entrega

Número de polos (total)
2
Número de postes (protegidos)
2
Característica de liberação
D
Classificação de amperagem
13 A

Dados Técnicos - Elétrica

Tipo de tensão
corrente alternada
Classificação de tensão (IEC/EN 60898-1)
415 V
Classificação de tensão (IEC/EN 60947-2)
400
Tensão operacional nominal (Ue) - max
400 V
Tensão operacional (IEC/EN 60947-2) - max
400 V
Tensão operacional em DC (EC/EN 60947-2) - max
60 V
Tensão nominal de isolamento (Ui)
440 V
Tensão nominal de suporte de impulso (Uimp)
4 kV
Classificação de frequência - min
50 Hz
Classificação de frequência - max
60 Hz
Capacidade nominal de comutação (IEC/EN 60947-2)
7,5 kA
Capacidade nominal de quebra de curto-circuito de serviço (IEC/EN 60898-1)
6 kA
Capacidade nominal de quebra de curto-circuito de serviço (IEC/EN 60947-2)
10 kA
Capacidade nominal de ruptura de curto-circuito (EN 60898) a 230 V
6 kA
Capacidade nominal de ruptura de curto-circuito (EN 60898) a 400 V
6 kA
Capacidade nominal de ruptura de curto-circuito (IEC 60947-2) a 230 V
10 kA
Capacidade nominal de ruptura de curto-circuito (IEC 60947-2) a 400 V
10 kA
Categoria de supervoltagem
Iii
Grau de poluição
2

Dados técnicos - mecânicos

Largura em número de espaçamentos modulares
2
Profundidade incorporada
70,5 milímetros
Grau de proteção
IP20
Seção transversal do condutor conectável (núcleo sólido) - min
1 mm²
Seção transversal do condutor conectável (núcleo sólido) - max
25 mm²
Seção transversal do condutor conectável (multi-fio) - min
1 mm²
Seção transversal do condutor conectável (multi-fio) - max
25 mm²

Verificação do projeto de acordo com IEC/EN 61439 - dados técnicos

Corrente operacional nominal para dissipação de calor especificada (V)
13 A
Dissipação de calor do equipamento, dependente da corrente
4 W
Temperatura ambiente de operação - min
-25 °C
Temperatura ambiente de operação - max
75 °C

Verificação do projeto de acordo com IEC/EN 61439

10.2.2 Resistência à corrosão
Atende aos requisitos do padrão do produto.
10.2.3.1 Verificação da estabilidade térmica dos recintos
Atende aos requisitos do padrão do produto.
10.2.3.2 Verificação da resistência dos materiais isolantes ao calor normal
Atende aos requisitos do padrão do produto.
10.2.3.3 Resistir. do insul. esteira. ao calor/fogo anormal por eleitos internos. Efeitos
Atende aos requisitos do padrão do produto.
10.2.4 Resistência à radiação ultravioleta (UV)
Atende aos requisitos do padrão do produto.
10.2.5 Elevação
Não se aplica, pois todo o quadro de distribuição precisa ser avaliado.
10.2.6 Impacto mecânico
Não se aplica, pois todo o quadro de distribuição precisa ser avaliado.
10.2.7 Inscrições
Atende aos requisitos do padrão do produto.
10.3 Grau de proteção dos conjuntos
Não se aplica, pois todo o quadro de distribuição precisa ser avaliado.
10.4 Folgas e distâncias de creepage
Atende aos requisitos do padrão do produto.
10.5 Proteção contra choque elétrico
Não se aplica, pois todo o quadro de distribuição precisa ser avaliado.
10.6 Incorporação de dispositivos e componentes de comutação
Não se aplica, pois todo o quadro de distribuição precisa ser avaliado.
10.7 Circuitos e conexões elétricas internas
É de responsabilidade do construtor de painéis.
10.8 Conexões para condutores externos
É de responsabilidade do construtor de painéis.
10.9.2 Força elétrica de frequência de potência
É de responsabilidade do construtor de painéis.
10.9.3 Tensão suportável de impulso
É de responsabilidade do construtor de painéis.
10.9.4 Ensaio de invólucros feitos de material isolante
É de responsabilidade do construtor de painéis.
10.10 Aumento da temperatura
O construtor de painéis é responsável pelo cálculo do aumento da temperatura. A Eaton fornecerá dados de dissipação de calor para os dispositivos.
10.11 Classificação de curto-circuito
É de responsabilidade do construtor de painéis. Devem ser respeitadas as especificações do quadro de distribuição.
10.12 Compatibilidade eletromagnética
É de responsabilidade do construtor de painéis. Devem ser respeitadas as especificações do quadro de distribuição.
10.13 Função mecânica
O dispositivo cumpre os requisitos, desde que as informações contidas no folheto informativo (IL) sejam observadas.

Informações adicionais

Classe limitante atual
3
Características
Equipamento adicional possível

ETIM for 177575 Disjuntores e fusíveis (EC000042)

Nome da característicaProfundidade incorporada (EF000218)
Valor da característica70.5 mm
Nome da característicaCurva de funcionamento (EF000889)
Valor da característicaD
Nome da característicaNúmero de polos (total) (EF008618)
Valor da característica2
Nome da característicaNúmero de polos protegidos (EF005548)
Valor da característica2
Nome da característicaCorrente nominal especificada (EF000227)
Valor da característica13 A
Nome da característicaTensão especificada de funcionamento (EF000228)
Valor da característica400 V
Nome da característicaTensão nominal de isolamento Ui (EF001366)
Valor da característica440 V
Nome da característicaTensão estipulada suportável ao choque (Uimp) (EF011980)
Valor da característica4 kV
Nome da característicaCapacidade nominal de interrupção de curto-circuito Icn EN 60898 a 230 V (EF009556)
Valor da característica6 kA
Nome da característicaTipo de tensão (EF000187)
Valor da característicaAC
Nome da característicaCapacidade nominal de interrupção de curto-circuito Icn EN 60898 a 400 V (EF009555)
Valor da característica6 kA
Nome da característicaCapacidade nominal de interrupção de curto-circuito Icu IEC 60947-2 em 230 V (EF009557)
Valor da característica10 kA
Nome da característicaCapacidade nominal de interrupção de curto-circuito Icu IEC 60947-2 a 400 V (EF009558)
Valor da característica10 kA
Nome da característicaFrequência (intervalo) (EF000416)
Valor da característica50 Hz
Nome da característicaPotência dissipada (EF005387)
Valor da característica4.2 W
Nome da característicaClasse de limitação de energia (I²t) (EF002568)
Valor da característica3
Nome da característicaInstalação à face (EF007517)
Valor da característicaNão
Nome da característicaComutação simultânea de neutro N (EF005997)
Valor da característicaNão
Nome da característicaCategoria de sobretensão (EF002569)
Valor da característica3
Nome da característicaGrau de poluição (EF002570)
Valor da característica2
Nome da característicaPossibilidade de equipamento adicional (EF008148)
Valor da característicaSim
Nome da característicaLargura em número de módulos (EF002950)
Valor da característica2
Nome da característicaGrau de proteção (IP) (EF005474)
Valor da característicaIP20
Nome da característicaTemperatura ambiente durante a operação (EF007515)
Valor da característica-25 °C
Nome da característicaSecção da ligação de cabo flexível (EF007343)
Valor da característica1 mm²
Nome da característicaSecção da ligação de cabo rígido (EF007337)
Valor da característica1 mm²
Nome da característicaAntideflagrante (EF004663)
Valor da característicaNão
