EATON - MOELLERAparelhagem Modular - Terciário FAZ6-C5/3 177404 Y7-177404 EATON ELECTRIC Magentothermal FAZ6, 3 P, 5 A, curva C, 6/10kA

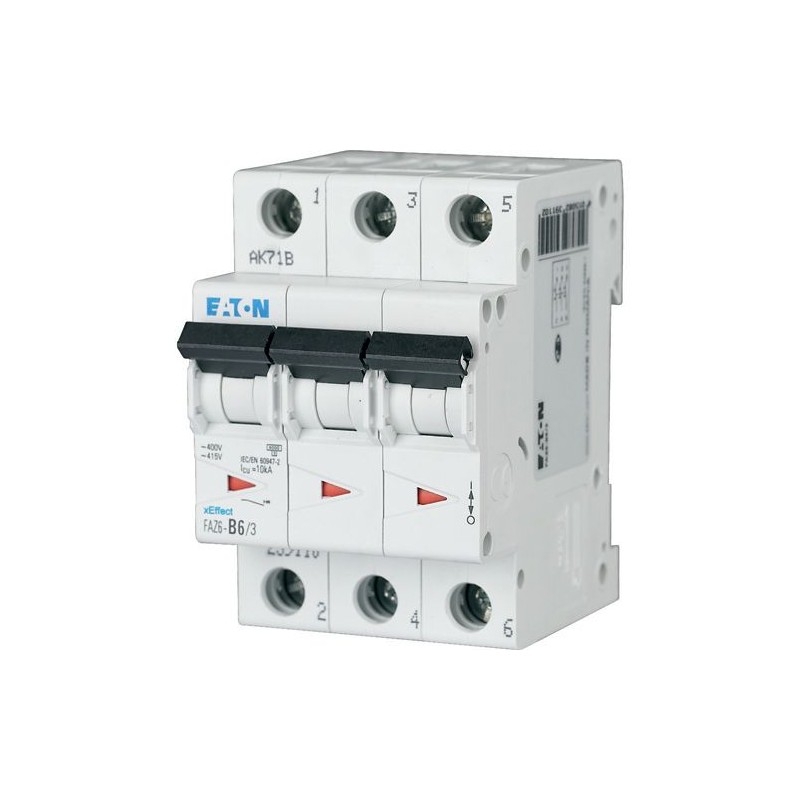

EATON - MOELLER FAZ6-C5/3 177404 Y7-177404 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

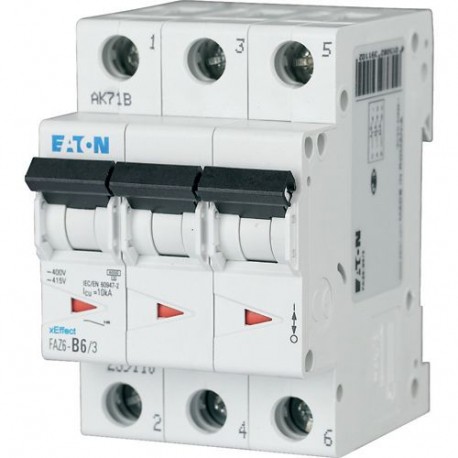

FAZ6-C5/3 177404 Y7-177404 EATON ELECTRIC Magentothermal FAZ6, 3 P, 5 A, curva C, 6/10kA

Referência: FAZ6-C5/3

Código: 177404

Número de catálogo: Y7-177404

Fabricante: EATON - MOELLER

Descrição:

Magentothermal FAZ6, 3 P, 5 A, curva C, 6/10kA
FAZ6-C5/3. Miniature circuit breaker (MCB), 5 A, 3p, characteristic: C, 6 kA
Disjuntor miniatura de alta qualidade para aplicações industriais e residenciais, vermelho - indicador de posição de contato verde, guia para uma conexão segura do terminal, captador de deslizamento triestável - permite a remoção do sistema de barramento existente, ampla gama de acessórios adequados para instalação posterior, correntes nominais até 63 A, características de viagem B, C, D

Categorias:

  • Disjuntores, fusíveis > Interruptor magnetotérmico
  • EATON - MOELLER > Aparelhagem Modular - Terciário

Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

  • Mais informação
  • ETIM
  • PDF
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 81,52 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 3 semanas.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

JÁ VISTOS

MAIS INFORMAÇÃO

General specifications

Product Name
Eaton Moeller series xEffect - FAZ6 MCB
Catalog Number
177404
EAN
4015081718641
Product Length/Depth
72.6 mm
Product Height
80 mm
Product Width
54 mm
Product Weight
0.338 kg
Compliances
RoHS conform
Model Code
FAZ6-C5/3

Programa de entrega

Number of poles (total)
3
Number of poles (protected)
3
Release characteristic
C
Amperage Rating
5 A

Dados técnicos - elétricos

Voltage type
AC
Voltage rating (IEC/EN 60898-1)
415 V
Voltage rating (IEC/EN 60947-2)
400
Rated operational voltage (Ue) - max
400 V
Operational voltage (IEC/EN 60947-2) - max
400 V
Operational voltage at DC (EC/EN 60947-2) - max
60 V
Rated insulation voltage (Ui)
440 V
Rated impulse withstand voltage (Uimp)
4 kV
Frequency rating - min
50 Hz
Frequency rating - max
60 Hz
Rated switching capacity (IEC/EN 60947-2)
7.5 kA
Rated service short-circuit breaking capacity (IEC/EN 60898-1)
6 kA
Rated service short-circuit breaking capacity (IEC/EN 60947-2)
10 kA
Rated short-circuit breaking capacity (EN 60898) at 230 V
6 kA
Rated short-circuit breaking capacity (EN 60898) at 400 V
6 kA
Rated short-circuit breaking capacity (IEC 60947-2) at 230 V
10 kA
Rated short-circuit breaking capacity (IEC 60947-2) at 400 V
10 kA
Overvoltage category
III
Pollution degree
2

Dados técnicos - mecânicos

Width in number of modular spacings
3
Built-in depth
70.5 mm
Degree of protection
IP20
Connectable conductor cross section (solid-core) - min
1 mm²
Connectable conductor cross section (solid-core) - max
25 mm²
Connectable conductor cross section (multi-wired) - min
1 mm²
Connectable conductor cross section (multi-wired) - max
25 mm²

Verificação do design de acordo com a norma IEC/EN 61439 - dados técnicos

Rated operational current for specified heat dissipation (In)
5 A
Equipment heat dissipation, current-dependent
5.8 W
Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
75 °C

Verificação do design de acordo com a norma IEC/EN 61439

10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

Informações adicionais

Current limiting class
3
Features
Additional equipment possible

ETIM for 177404 Disjuntores e fusíveis (EC000042)

Nome da característicaProfundidade incorporada (EF000218)
Valor da característica70.5 mm
Nome da característicaCurva de funcionamento (EF000889)
Valor da característicaC
Nome da característicaNúmero de polos (total) (EF008618)
Valor da característica3
Nome da característicaNúmero de polos protegidos (EF005548)
Valor da característica3
Nome da característicaCorrente nominal especificada (EF000227)
Valor da característica5 A
Nome da característicaTensão especificada de funcionamento (EF000228)
Valor da característica400 V
Nome da característicaTensão nominal de isolamento Ui (EF001366)
Valor da característica440 V
Nome da característicaTensão estipulada suportável ao choque (Uimp) (EF011980)
Valor da característica4 kV
Nome da característicaCapacidade nominal de interrupção de curto-circuito Icn EN 60898 a 230 V (EF009556)
Valor da característica6 kA
Nome da característicaTipo de tensão (EF000187)
Valor da característicaAC
Nome da característicaCapacidade nominal de interrupção de curto-circuito Icn EN 60898 a 400 V (EF009555)
Valor da característica6 kA
Nome da característicaCapacidade nominal de interrupção de curto-circuito Icu IEC 60947-2 em 230 V (EF009557)
Valor da característica10 kA
Nome da característicaCapacidade nominal de interrupção de curto-circuito Icu IEC 60947-2 a 400 V (EF009558)
Valor da característica10 kA
Nome da característicaFrequência (intervalo) (EF000416)
Valor da característica50 Hz
Nome da característicaPotência dissipada (EF005387)
Valor da característica4.8 W
Nome da característicaClasse de limitação de energia (I²t) (EF002568)
Valor da característica3
Nome da característicaInstalação à face (EF007517)
Valor da característicaNão
Nome da característicaComutação simultânea de neutro N (EF005997)
Valor da característicaNão
Nome da característicaCategoria de sobretensão (EF002569)
Valor da característica3
Nome da característicaGrau de poluição (EF002570)
Valor da característica2
Nome da característicaPossibilidade de equipamento adicional (EF008148)
Valor da característicaSim
Nome da característicaLargura em número de módulos (EF002950)
Valor da característica3
Nome da característicaGrau de proteção (IP) (EF005474)
Valor da característicaIP20
Nome da característicaTemperatura ambiente durante a operação (EF007515)
Valor da característica-25 °C
Nome da característicaSecção da ligação de cabo flexível (EF007343)
Valor da característica1 mm²
Nome da característicaSecção da ligação de cabo rígido (EF007337)
Valor da característica1 mm²
Nome da característicaAntideflagrante (EF004663)
Valor da característicaNão
