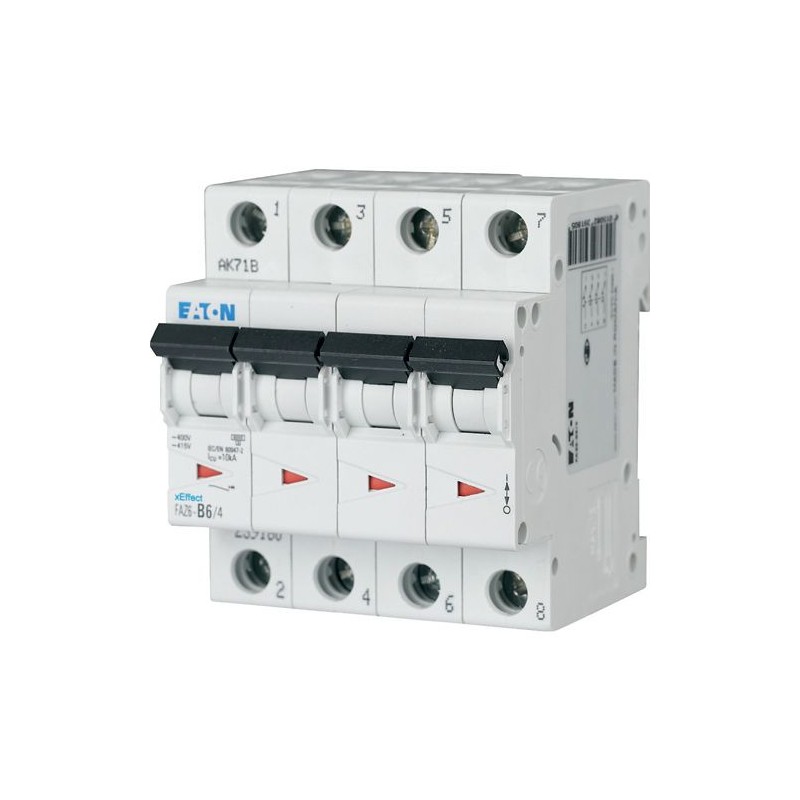

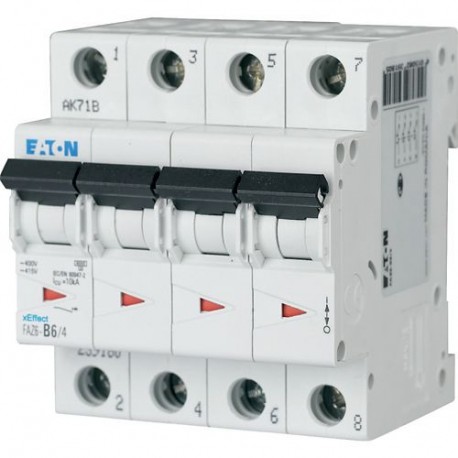

FAZ6-C15/4 177598 EATON ELECTRIC Magentothermal FAZ6, 4 P, 15 A, curva C, 6/10kA
FAZ6-C15/4
177598
EATON-MOELLER
Magentothermal FAZ6, 4 P, 15 A, curva C, 6/10kA
FAZ6-C15/4. Disjuntor miniatura (MCB), 15 A, 4p, característica: C, 6 kA
Aparelhagem Modular - Terciário
* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
Mais informação
▲Especificações gerais
Nome do produto
Série Eaton Moeller xEffect - FAZ6 MCB
Número do catálogo
177598
Ean
4015081720583
Comprimento/profundidade do produto
72,6 milímetros
Altura do Produto
80 mm
Largura do Produto
72 mm
Peso do Produto
0,418 kg
Conformidades
Conformidade RoHS
Código do modelo
FAZ6-C15/4
Programa de entrega
Número de polos (total)
4
Número de postes (protegidos)
4
Característica de liberação
C
Classificação de amperagem
15 A
Dados Técnicos - Elétrica
Tipo de tensão
corrente alternada
Classificação de tensão (IEC/EN 60898-1)
415 V
Classificação de tensão (IEC/EN 60947-2)
400
Tensão operacional nominal (Ue) - max
400 V
Tensão operacional (IEC/EN 60947-2) - max
400 V
Tensão operacional em DC (EC/EN 60947-2) - max
60 V
Tensão nominal de isolamento (Ui)
440 V
Tensão nominal de suporte de impulso (Uimp)
4 kV
Classificação de frequência - min
50 Hz
Classificação de frequência - max
60 Hz
Capacidade nominal de comutação (IEC/EN 60947-2)
7,5 kA
Capacidade nominal de quebra de curto-circuito de serviço (IEC/EN 60898-1)
6 kA
Capacidade nominal de quebra de curto-circuito de serviço (IEC/EN 60947-2)
10 kA
Capacidade nominal de ruptura de curto-circuito (EN 60898) a 230 V
6 kA
Capacidade nominal de ruptura de curto-circuito (EN 60898) a 400 V
6 kA
Capacidade nominal de ruptura de curto-circuito (IEC 60947-2) a 230 V
10 kA
Capacidade nominal de ruptura de curto-circuito (IEC 60947-2) a 400 V
10 kA
Categoria de supervoltagem
Iii
Grau de poluição
2
Dados técnicos - mecânicos
Largura em número de espaçamentos modulares
4
Profundidade incorporada
70,5 milímetros
Grau de proteção
IP20
Seção transversal do condutor conectável (núcleo sólido) - min
1 mm²
Seção transversal do condutor conectável (núcleo sólido) - max
25 mm²
Seção transversal do condutor conectável (multi-fio) - min
1 mm²
Seção transversal do condutor conectável (multi-fio) - max
25 mm²
Verificação do projeto de acordo com IEC/EN 61439 - dados técnicos
Corrente operacional nominal para dissipação de calor especificada (V)
15 A
Dissipação de calor do equipamento, dependente da corrente
8.4 W
Temperatura ambiente de operação - min
-25 °C
Temperatura ambiente de operação - max
75 °C
Verificação do projeto de acordo com IEC/EN 61439
10.2.2 Resistência à corrosão
Atende aos requisitos do padrão do produto.
10.2.3.1 Verificação da estabilidade térmica dos recintos
Atende aos requisitos do padrão do produto.
10.2.3.2 Verificação da resistência dos materiais isolantes ao calor normal
Atende aos requisitos do padrão do produto.
10.2.3.3 Resistir. do insul. esteira. ao calor/fogo anormal por eleitos internos. Efeitos
Atende aos requisitos do padrão do produto.
10.2.4 Resistência à radiação ultravioleta (UV)
Atende aos requisitos do padrão do produto.
10.2.5 Elevação
Não se aplica, pois todo o quadro de distribuição precisa ser avaliado.
10.2.6 Impacto mecânico
Não se aplica, pois todo o quadro de distribuição precisa ser avaliado.
10.2.7 Inscrições
Atende aos requisitos do padrão do produto.
10.3 Grau de proteção dos conjuntos
Não se aplica, pois todo o quadro de distribuição precisa ser avaliado.
10.4 Folgas e distâncias de creepage
Atende aos requisitos do padrão do produto.
10.5 Proteção contra choque elétrico
Não se aplica, pois todo o quadro de distribuição precisa ser avaliado.
10.6 Incorporação de dispositivos e componentes de comutação
Não se aplica, pois todo o quadro de distribuição precisa ser avaliado.
10.7 Circuitos e conexões elétricas internas
É de responsabilidade do construtor de painéis.
10.8 Conexões para condutores externos
É de responsabilidade do construtor de painéis.
10.9.2 Força elétrica de frequência de potência
É de responsabilidade do construtor de painéis.
10.9.3 Tensão suportável de impulso
É de responsabilidade do construtor de painéis.
10.9.4 Ensaio de invólucros feitos de material isolante
É de responsabilidade do construtor de painéis.
10.10 Aumento da temperatura
O construtor de painéis é responsável pelo cálculo do aumento da temperatura. A Eaton fornecerá dados de dissipação de calor para os dispositivos.
10.11 Classificação de curto-circuito
É de responsabilidade do construtor de painéis. Devem ser respeitadas as especificações do quadro de distribuição.
10.12 Compatibilidade eletromagnética
É de responsabilidade do construtor de painéis. Devem ser respeitadas as especificações do quadro de distribuição.
10.13 Função mecânica
O dispositivo cumpre os requisitos, desde que as informações contidas no folheto informativo (IL) sejam observadas.
Informações adicionais
Classe limitante atual
3
Características
Equipamento adicional possível
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf | 8 Mbytes |
|
| PDF CATALOGUE EATON EN.pdf | 51 Mbytes |
|
