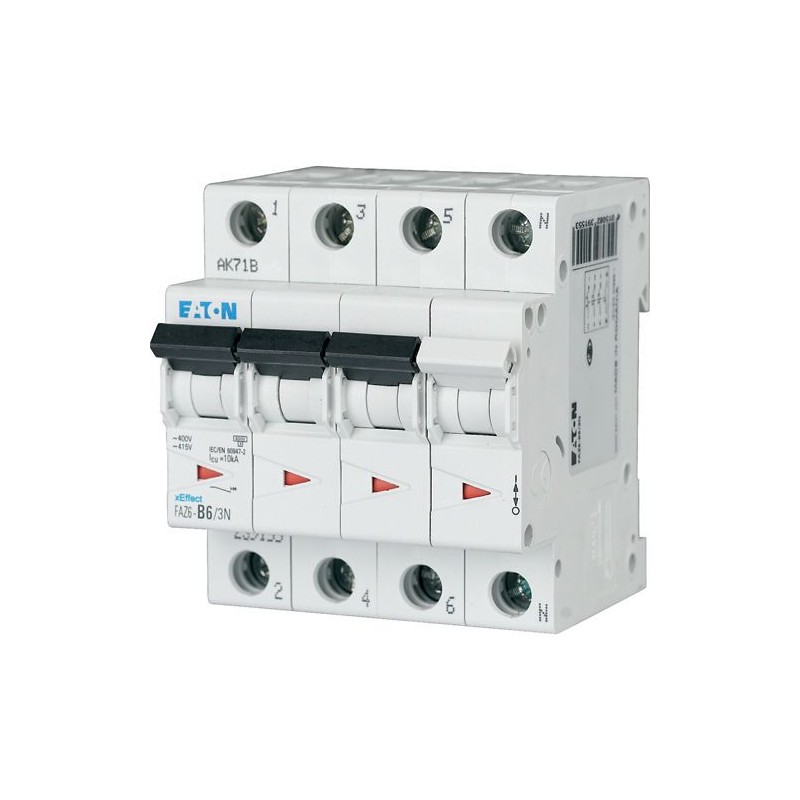

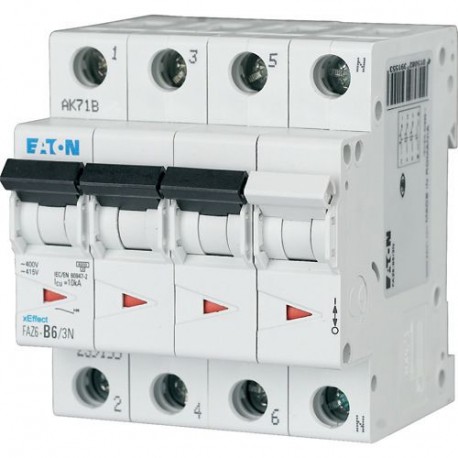

Nome do produto
Série Eaton Moeller xEffect - FAZ6 MCB
Comprimento/profundidade do produto
72,6 milímetros
Altura do produto
80 milímetros
Conformidades
Compatível com RoHS
Nome comercial do produto
xEffect - FAZ6
Número de postes (total)
4
Número de postes (protegidos)
3
Classificação de amperagem
0,75 A
Dados técnicos - Elétrica
Tipo de tensão
corrente alternada
Tensão nominal (IEC/EN 60898-1)
415 V
Tensão nominal (IEC/EN 60947-2)
400
Tensão nominal de operação (Ue) - máx.
400 V
Tensão de funcionamento (IEC/EN 60947-2) - máx.
400 V
Tensão de operação DC (EC/EN 60947-2) - máx.
60 V
Tensão nominal de isolação (Ui)
440 V
Tensão nominal de resistência ao impulso (Uimp)
4 kV
Classificação de frequência - min
50 Hz
Classificação de frequência - máx.
60 Hz
Capacidade nominal de comutação (IEC/EN 60947-2)
7,5 kA
Capacidade nominal de serviço de ruptura de curto-circuito (IEC/EN 60898-1)
6 kA
Capacidade nominal de serviço de ruptura de curto-circuito (IEC/EN 60947-2)
10 kA
Capacidade nominal de ruptura de curto-circuito (EN 60898) a 230 V
6 kA
Capacidade nominal de ruptura de curto-circuito (EN 60898) a 400 V
6 kA
Capacidade nominal de ruptura de curto-circuito (IEC 60947-2) a 230 V
10 kA
Capacidade nominal de ruptura de curto-circuito (IEC 60947-2) a 400 V
10 kA
Categoria de supervoltagem
Iii
Dados técnicos - Mecânica
Largura em número de espaçamentos modulares
4
Profundidade incorporada
70,5 mm
Seção transversal do condutor conectável (núcleo sólido) - min
1 mm²
Seção transversal do condutor conectável (núcleo sólido) - máx.
25 mm ²
Seção transversal do condutor conectável (multi-fio) - min
1 mm²
Seção transversal do condutor conectável (multi-fio) - máx.
25 mm ²
Verificação de projeto de acordo com IEC/EN 61439 - dados técnicos
Corrente de operação nominal para dissipação de calor especificada (entrada)
0,75 A
Dissipação de calor do equipamento, dependente da corrente
4,1 W
Temperatura ambiente de operação - min
-25 °C
Temperatura ambiente de operação - máx.
75 °C
Verificação de design de acordo com iEC/EN 61439
10.2.2 Resistência à corrosão
Atende aos requisitos do padrão do produto.
10.2.3.1 Verificação da estabilidade térmica dos gabinetes
Atende aos requisitos do padrão do produto.
2.10.3.2 Verificação da resistência dos materiais isolantes ao calor normal
Atende aos requisitos do padrão do produto.
10.2.3.3 Resistir. de insulina. esteira. ao calor/fogo anormal por escolha interna. Efeitos
Atende aos requisitos do padrão do produto.
10.2.4 Resistência à radiação ultravioleta (UV)
Atende aos requisitos do padrão do produto.
Elevação 10.2.5
Não se aplica, pois todos os equipamentos de comutação precisam ser avaliados.
10.2.6 Impacto mecânico
Não se aplica, pois todos os equipamentos de comutação precisam ser avaliados.
10.2.7 Inscrições
Atende aos requisitos do padrão do produto.
10.3 Grau de proteção dos conjuntos
Não se aplica, pois todos os equipamentos de comutação precisam ser avaliados.
10.4 Distâncias de distâncias e crepes
Atende aos requisitos do padrão do produto.
10.5 Proteção elétrica de choque
Não se aplica, pois todos os equipamentos de comutação precisam ser avaliados.
10.6 Incorporação de dispositivos e componentes de comutação
Não se aplica, pois todos os equipamentos de comutação precisam ser avaliados.
10.7 Circuitos e conexões elétricas internas
É responsabilidade do construtor de painéis.
10.8 Conexões para condutores externos
É responsabilidade do construtor de painéis.
10.9.2 Resistência à frequência elétrica
É responsabilidade do construtor de painéis.
10.9.3 Tensão de suporte de impulso
É responsabilidade do construtor de painéis.
10.9.4 Prova de gabinetes feitos de material isolante
É responsabilidade do construtor de painéis.
10.10 Aumento de temperatura
O construtor do painel é responsável pelo cálculo do aumento de temperatura. Eaton fornecerá dados de dissipação de calor para os dispositivos.
10.11 Classificação de curto-circuito
É responsabilidade do construtor de painéis. As especificações da central de bordo devem ser observadas.
10.12 Compatibilidade eletromagnética
É responsabilidade do construtor de painéis. As especificações da central de bordo devem ser observadas.
10.13 Função mecânica
O dispositivo atende aos requisitos, desde que as informações do folheto de instrução (IL) sejam observadas.
Funções
Comutação simultânea n-neutra
Equipamento suplementar possível
