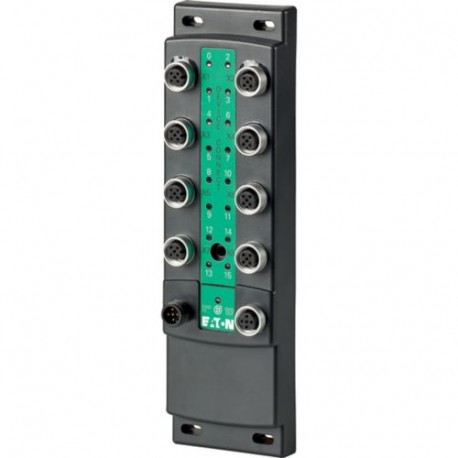

Dimensões (W x H x D)
60 x 210,3 x 34 mm
Montagem
Fixação por parafuso (M4)
Posição de montagem
Conforme necessário
24 V DC para saída de alimentação
Fonte de alimentaçãoA perda de energia [P]
5.2 W
Climáticas, condições ambientais
Climáticas revisão de texto
Calor seco IEC 60068-2-2
Calor úmido conforme EN 60068-2-3
Pressão de ar (operação)
795 - 1080 hPa
Temperatura ambienteOperação [ϑ]
-25 - +55 °C
Temperatura ambienteArmazenamento / Transporte [ϑ]
-40 - +70 °C
Umidade relativaCondensação
admissível
Umidade relativaDe umidade relativa, sem condensação (IEC/EN 60068-2-30)
5 - 95 %
Condições do ambiente, mecânica
Tipo de proteção (IEC/EN 60529, EN50178, VBG 4)
IP69K
Vibrações (IEC/EN 61131-2:2008)Amplitude constante de 3,5 mm
5 - de 8,4 Hz
Vibrações (IEC/EN 61131-2:2008)Aceleração constante de 1 g
8.4 - 150 Hz
Mecânica, resistência ao choque (IEC/EN 60068-2-27) semi-senoidal de 30 g/ms 11
9 Impactos
Solte a norma IEC/EN 60068-2-31 [altura de Queda]
50 mm
Queda livre, embalados (IEC/EN 60068-2-32)
0,3 m
Compatibilidade eletromagnética (EMC)
Categoria de sobretensão
II
Descargas eletrostáticas (IEC/EN 61131-2:2008)A descarga de ar (Nível 3)
8 kV
Descargas eletrostáticas (IEC/EN 61131-2:2008)Contato de descarga (Nível 2)
4 kV
Campos eletromagnéticos (IEC/EN 61131-2:2008)80 - 1000 MHz
10 V/m
Campos eletromagnéticos (IEC/EN 61131-2:2008)1.4 - 2 GHz
3 V/m
Campos eletromagnéticos (IEC/EN 61131-2:2008)2 - 2.7 GHz
1 V/m
Supressão das interferências radioeléctricas (SmartWire-DT)
EN 55011 Classe A
Burst (IEC/EN 61131-2:2008, Nível 3)Cabo de alimentação
2 kV
Burst (IEC/EN 61131-2:2008, Nível 3)As linhas de sinal
1 kV
Burst (IEC/EN 61131-2:2008, Nível 3)SmartWire-DT cabos
1 kV
Contra surtos (IEC/EN 61131-2:2008, Nível 1)Surto de cabos de alimentação
0,5 kV
Contra surtos (IEC/EN 61131-2:2008, Nível 1)Surto de cabos de e/S
1 kV
Irradiava RFI (IEC/EN 61131-2:2008, Nível 3)
10 V
Tipo de estação
SmartWire-DT escravo
Definir a taxa de transmissão
automática
Baud rate (velocidade de transferência de dados)
maximum2000 kbps
Status SmartWire-DT
LED verde
SWD EM
Plug M12 (Uma chave), 5 pólos
SWD-OUT
M12 conector (A chave), de 5 pólos
Consumo de corrente (24V, sem sensor e sem e/S de alimentação)Consumo de corrente (24 V SWD de alimentação)
231 mA
Alimentação do SensorMax. consumo de corrente por M12/S ficha
70 mA
Alimentação do SensorSobrecarga e curto-circuito à prova de
sim, com diagnóstico de
Conexão de alimentação e e/S
O Terminal de e/S sensor deTipo de ligação
5-pinos M12 conector (A chave)
Número de entradas/saídas digitais
16, configuráveis como entrada ou saída
Corrente de entrada
Normalmente de 4 a 24 V DC mA
Limite tipo de valor 1
Baixo < 5 V DC;Alto > 15V DC
Atraso de entrada
Alto>Baixo < 0,2 ms
Baixo->Alta < 0,2 ms
Exibição de Status de entradas
LED amarelo
Digital semi-condutor saídas
Curto-circuito de disparo actual
max. 1.2 sobre ms 3 Um
Lâmpada de carga [RLL]
≦ 3 W
A sobrecarga de prova
sim, com diagnóstico de
Capacidade de comutação de
EN 60947-5-1 categoria de utilização DC 13
Status saídas de vídeo
LED amarelo
Entradas para SmartWire-DT
Nenhum
Saídas para SmartWire-DT
Nenhum
Saída para entrada
nenhum
