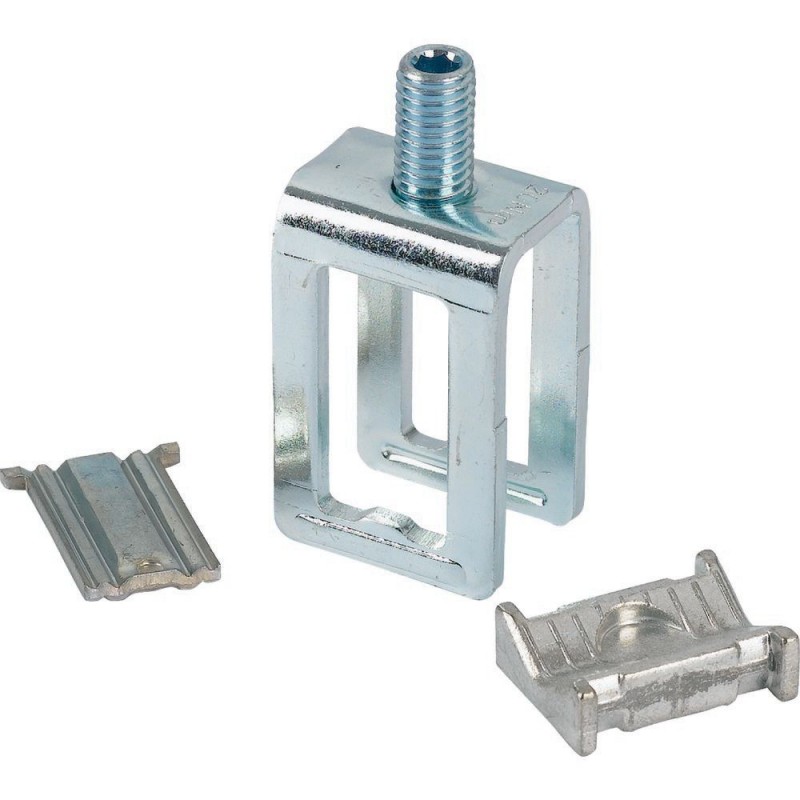

K20X10 002283 Y7-2283 EATON ELECTRIC Acessório Embarrado Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

K20X10 002283 Y7-2283 EATON ELECTRIC Acessório Embarrado

K20X10

002283

Y7-2283

EATON-MOELLER

Acessório Embarrado

distribuidor de barras para 20x5 (x10)

Eaton xEnergy Safety Ci LV systems LV switchgear. Busbar terminal, for CU20x5(x10, x15), busbar terminal for CU 20X10

Terminais de barramento, para gabinetes de barramento IC, para conexão de condutor plano ou redondo, podem ser usados para barramentos 20x5, 20x10, 20x15, capacidade do terminal para cabo plano = 3x9x0,8 até 11x21x1, capacidade do terminal para cabo redondo = 35-240, 35-185 mm², corrente nominal de operação Ie = 100A-630A

Mais detalhes


Aparelhos elétricos de baixa tensão > Terminal de barra colectora

Acessórios de conexão para gabinetes

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $18.04
Preço unitário: $18.04
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton xEnergy Safety Ci busbar enclosure accessory
Catalog Number
002283
EAN
4015081995400
Product Length/Depth
30 mm
Product Height
30 mm
Product Width
40 mm
Product Weight
0.139 kg
Compliances
RoHS conform
Model Code
K20X10

Especificações do produto

Used with
Cu 20 x 10 mm busbars
Cu 20 x 5 mm busbars
Cu 20 x 15 mm busbars
Prepared enclosures
Accessory for busbar enclosures
Ci insulated enclosure
Type
Accessory/spare part type
Busbar terminals
Width clamp
38 mm
Busbar thickness - max
10 mm
Busbar thickness - min
5 mm
Busbar width - max
20 mm
Busbar width - min
20 mm
Conductor cross section - max
240 mm²
Rated operational current (Ie) - max
630 A
Functions
For connection of flat strip or round conductor
Rated operation current (Ie)
400 A
200 A
630 A
160 A
100 A
250 A
Suitable for
Round conductor connection
Strip conductor connection
Flat rail
Rated operational current
630 A
Terminal capacity (flat strip)
9 mm x 0.8 mm (6x)
16 mm x 0.8 mm (4x)
21 mm x 1 mm (11x)
16 mm x 0.8 mm (10x)
16 mm x 0.8 mm (6x)
9 mm x 0.8 mm (3x)
Terminal capacity (round conductor)
35 mm² - 70 mm²
35 mm² - 240 mm²
35 mm² - 50 mm²
35 mm² - 95 mm²
35 mm² - 185 mm²

ETIM for 002283 Componentes industriais para Baixa Tensão (EC000001)
Característica Valor
Espessura do barramento (intervalo) (EF007220) 5 mm
Largura do barramento (EF007219) 20 mm
Adequado para (EF000073) Calha plana
Braçadeira de largura (EF007092) 38 mm
Máx. seção transversal do condutor (EF004969) 240 mm²
Corrente nominal máx. de funcionamento Ie (EF007356) 630 A
Adequado para conexão de condutor redondo (EF007258) Sim
Adequado para conexão de condutor de setor (EF007260) Não
Adequado para conexão com condutor de fita (EF007242) Sim
