> EATON - MOELLER>Acessórios de conexão para gabinetes>CU30X10 051211 Y7-51211 ELECTRIC 30x10 placa Cu
Produto anterior Próximo produto

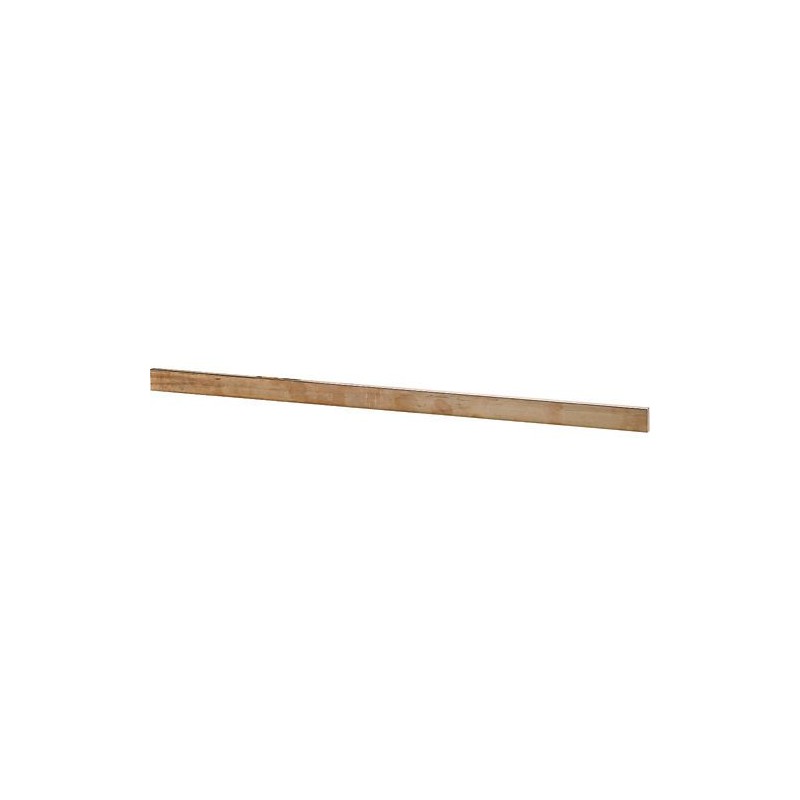

CU30X10 051211 Y7-51211 EATON ELECTRIC 30x10 placa Cu Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

CU30X10 051211 Y7-51211 EATON ELECTRIC 30x10 placa Cu

CU30X10

051211

Y7-51211

EATON-MOELLER

5

30x10 placa Cu

Distribuidor de cobre, 30x10x1500mm, não tratado

Barramento de cobre, 30x10x1500mm, não tratado

Barra plana de cobre para sistema de distribuição IC, superfície não manuseada, 30x10mm, fornecida em comprimentos = 1500mm, ou seja, = 630A, placa de distribuição IC até 1000A = 2x 30x10

Mais detalhes


Aparelhos elétricos de baixa tensão > Barra colectora

Acessórios de conexão para gabinetes

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $1,022.74
Preço unitário: $204.55
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Related products

▲

Best sellers

▲

Mais informação

▲


Barramento de cobre, 30x10x1500mm, não tratada
Televisão barra de cobre para CI sistema de distribuição, sem tratamento de superfície, 30x10 mm, fornecidos em comprimentos=1500mm, Ie=630A, CI quadro de distribuição até 1000A=2x 30x10

Programa de entrega

A gama de produtos
60 mm sistema de
Acessórios
Plano de barras de cobre
Única unidade/unidade Completa
Sistema Modular
Descrição
Televisão barramentos de cobre
Acabamento da superfície
Não tratada
Corrente operacional nominal [eue]
630 A
Comprimento
1500 mm
Para uso com
SH1005/4
Cu fator de
4,00 kg
Barramentos de cobre
Largura
30 mm
Altura
10 mm
Intervalo entre o barramento centros de
60 mm
Material
De cobre, não isolados
Notas

O cálculo material de subsídio de ￫ informações Gerais capítulo

Selecionando o barramento de seção transversal e o dispositivo a ser usado ￫ Engenharia capítulo

Dados técnicos

Geral
Normas
PT 13061
Temperatura ambienteTemperatura de funcionamento max.
+35 °C
Intervalo entre o barramento centros de
60 mm
Contactos
Intervalo entre o barramento centros de
60 mm
Nominal ininterrupta de corrente
Com desvios de temperatura, DIN 43671 estipula que um fator de correção k2 deve ser levado em conta
Nominal ininterrupta de corrente [Iu]Tu= 35 °C e Ts= 65 °Ccom 12 x 5 mm bar [Iu]
200 A
Nominal ininterrupta de corrente [Iu]Tu= 35 °C e Ts= 65 °Ccom 20 x 5 mm barramento [euu]
320 Um
Nominal ininterrupta de corrente [Iu]Tu= 35 °C e Ts= 65 °Ccom 30 x 5 mm bar [Iu]
450 A
Nominal ininterrupta de corrente [Iu]Tu= 35 °C e Ts= 65 °Ccom 12 x 10 mm bar [Iu]
360 Um
Nominal ininterrupta de corrente [Iu]Tu= 35 °C e Ts= 65 °Ccom 20 x 10 mm barramento [euu]
520 Um
Nominal ininterrupta de corrente [Iu]Tu= 35 °C e Ts= 65 °Ccom 30 x 10 mm barramento [euu]
630 A
Dados elétricos
Corrente operacional nominal [eue]
630 A
As características do Material
Material
De cobre, não isolados
Acabamento da superfície
Não tratada
Notas

Para nominal ininterrupta de corrente ludo contato aplica-se o seguinte: de acordo com a norma DIN 43671 fator de correção k2 deve ser levado em conta no caso de temperaturas diferentes.

Verificação de projeto como de acordo com a IEC/EN 61439

Temperatura de funcionamento max.
+35 °C

ETIM for 051211 Componentes industriais para Baixa Tensão (EC001522)
Característica Valor
Corrente nominal especificada In (EF008250) 630 A
Modelo (EF000010) Plano
Comprimento (EF001438) 1500 mm
Largura (EF000008) 30 mm
Altura (EF000040) 10 mm
Flexível (EF000083) Não
Tipo de acabamento (EF000139) Sem tratamento

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
