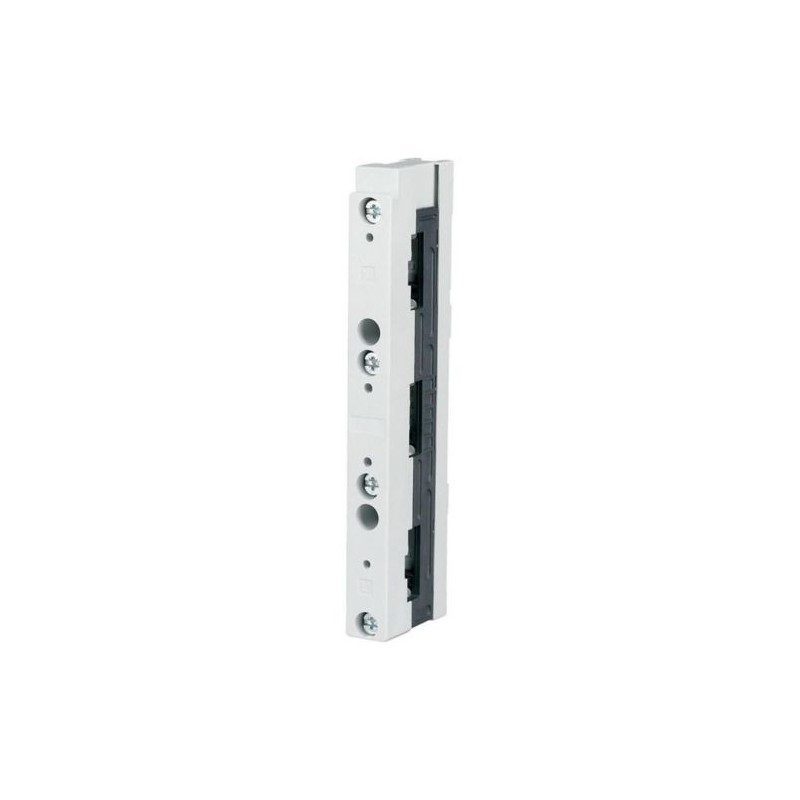

BBS-3/FL 107066 0002465000 EATON ELECTRIC apoio
BBS-3/FL
107066
0002465000
EATON-MOELLER
10
apoio
Sistemas de distribuição de energia / switches > Suporte de barras
Acessórios PKZ
* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER
geralmente comprados juntos
▲Mais informação
▲Barramento de apoio, 3p, para a televisão barramentos
IEC barramento de apoio, 60 mm de sistema, corrente operacional nominal Ie=630A, pólos=3, pode ser usado para 12x5/10, 15x5/10, de 20x5/10, 25x5/10 e 30x5/10, com controle deslizante para adaptar-se ao respectivo barramento tamanho, com parafuso de bloco dentro, resistente a temperaturas de até 120 °C, faixa de resistência CTI 200, auto-extinguível UL 94, RAL 7035, termoplásticos, silício, cloro livre, livre de halogênio, distância entre o barramento suporta correspondente à resistência a curto-circuito diagrama de
Programa de entrega
A gama de produtos
60 mm sistema de
Função básica
Sistema de televisão barramentos
Subintervalo
O barramento suporta
IEC barramento suporta
IEC barramento suporta
Material
Thermoplast, silício, cloro livre
Livre de halogênio
Livre de halogênio
Livre de halogênio
sim
Auto-extinguível
UL 94
Cor
RAL 7035
Faixa de resistência
CTI 200
Temperatura resistente
a 120°C
Descrição
Pode ser adaptado a todos os barramento tamanhos usando o sistema de concertina
Com parafuso de bloco dentro de
Com parafuso de bloco dentro de
Pólo
Três
Corrente operacional nominal [eue]
630 A
Para uso com
12 x 5/10
15 x 5/10
20 x 5/10
25 x 5/10
30 x 5/10
15 x 5/10
20 x 5/10
25 x 5/10
30 x 5/10
Dados técnicos
Geral
Normas
tipo-testado de VDE 0660 Parte 500, IEC/EN 60439-1
Temperatura ambienteTemperatura de funcionamento max.
+35 °C
Intervalo entre o barramento centros de
60 mm
Posição de montagem
Vertical, horizontal
Contactos
Tensão operacional nominal [Ue]
690 V
Frequência nominal [f]
50/60 Hz
Tensão nominal de isolamento [Ueu]
3000 V
Intervalo entre o barramento centros de
60 mm
Distância entre o barramento suporta [a]
250 mm
Corrente nominal de pico admissívelcom 12 x 5 mm bar [Ipk]
50 kA
Corrente nominal de pico admissívelcom 20 x 5 mm barramento [eupk]
50 kA
Corrente nominal de pico admissívelcom 25 × 5 mm bar [Eupk]
50 kA
Corrente nominal de pico admissívelcom 30 x 5 mm bar [Ipk]
64 kA
Corrente nominal de pico admissívelcom 12 × 10 mm bar [Eupk]
56 A
Corrente nominal de pico admissívelcom 20 x 10 mm barramento [eupk]
56 kA
Corrente nominal de pico admissívelcom 30 x 10 mm barramento [eupk]
73 kA
Nominal ininterrupta de corrente
Com desvios de temperatura, DIN 43671 estipula que um fator de correção k2 deve ser levado em conta
Nominal ininterrupta de corrente [Iu]Tu= 35 °C e Ts= 65 °Ccom 12 x 5 mm bar [Iu]
218 Uma
Nominal ininterrupta de corrente [Iu]Tu= 35 °C e Ts= 65 °Ccom 15 x 5 mm bar [Iu]
273 A
Nominal ininterrupta de corrente [Iu]Tu= 35 °C e Ts= 65 °Ccom 20 x 5 mm barramento [euu]
349 Um
Nominal ininterrupta de corrente [Iu]Tu= 35 °C e Ts= 65 °Ccom 25 x 5 mm bar [Iu]
436 Um
Nominal ininterrupta de corrente [Iu]Tu= 35 °C e Ts= 65 °Ccom 30 x 5 mm bar [Iu]
491 Uma
Nominal ininterrupta de corrente [Iu]Tu= 35 °C e Ts= 65 °Ccom 12 x 10 mm bar [Iu]
392 Um
Nominal ininterrupta de corrente [Iu]Tu= 35 °C e Ts= 65 °Ccom 20 x 10 mm barramento [euu]
567 Um
Nominal ininterrupta de corrente [Iu]Tu= 35 °C e Ts= 65 °Ccom 30 x 10 mm barramento [euu]
687 Um
Barramento de temperaturaBarramento de temperatura max.
70 °C
Curto-circuito de duração [T]
20 ms
Dados elétricos
Frequência nominal [f]
50/60 Hz
Corrente operacional nominal [eue]
630 A
As características do Material
Material
Thermoplast, silício, cloro livre
Livre de halogênio
Livre de halogênio
Cor
RAL 7035
Características de inflamabilidade
Auto-extinguível UL 94
Faixa de resistência
CTI 200
Temperatura resistente
a 120°C
Notas
Para diferentes intervalos de tempo entre o barramento suporta ver sua curva característica.
Verificação de projeto como de acordo com a IEC/EN 61439
Temperatura de funcionamento max.
+35 °C
Características
Curva característica
① 30 x 10 mm
② 30 x 5 mm
③ 12 x 10 mm
20 x 10 mm
④ 12 x 5 mm
20 x 5 mm
Eupk= Corrente nominal de pico admissível
a = espaçamento de barramento suporta
② 30 x 5 mm
③ 12 x 10 mm
20 x 10 mm
④ 12 x 5 mm
20 x 5 mm
Eupk= Corrente nominal de pico admissível
a = espaçamento de barramento suporta
Dimensões
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF EATON SWITCHING PROTECTING MOTORS EN.pdf | 34 Mbytes |
|
