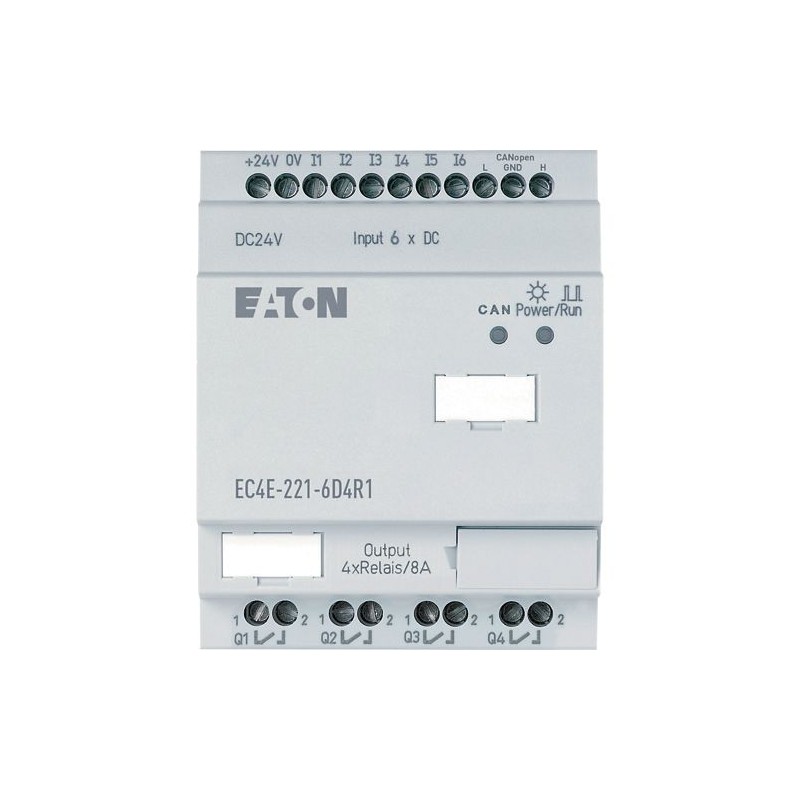

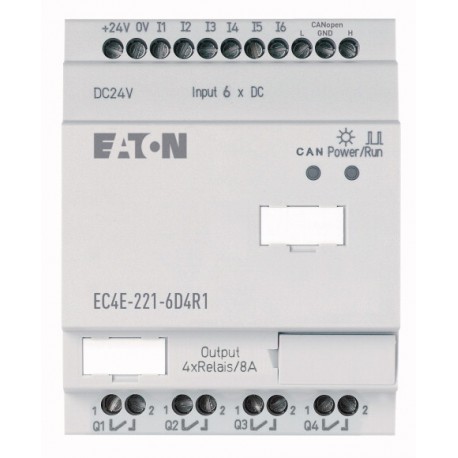

EC4E-221-6D4R1 114296 4560853 EATON ELECTRIC CAN expansão 6DI / 4DOR Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

EC4E-221-6D4R1 114296 4560853 EATON ELECTRIC CAN expansão 6DI / 4DOR

EC4E-221-6D4R1

114296

4560853

EATON-MOELLER

CAN expansão 6DI / 4DOR

Módulo de expansão CANopen; 24 V DC; 6ED, 4SR

Expansão de E/S, integrada, 24 VCC, 6DI, 4DO(R)

Expansão de E/S através do CANopen. Pode ser usado para XC100/200, EC4P, XV-...

Mais detalhes


Controladores industriais (PLC) > Módulo de entradas/saídas digitais do PLC

Automatises programáveis ​​EC4P

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

geralmente comprados juntos

▲

Best sellers

▲

Mais informação

▲


Expansão de e/S, integrado, 24 V DC, 6DI, 4DO(R)
Expansão de e/S através de CANopen. Pode ser usado para XC100/200, EC4P, XV-...

Programa de entrega

A gama de produtos
De e/S remota de sistemas
Compacto Clps
Subintervalo
E/S expansões digital/analógico
Função básica
Expansões
Descrição
utilizável através de CANopen®
Função
CANopen® expansão EC4E
Entradas
Entradas de expansão (número)
Digital: 6
Recursos adicionais
Relógio em tempo Real
✔
Tensão de alimentação
24 V DC
Para uso com
XC100
XC200
EC4P
Para uso com
XC100/200, EC4P, MFD4 (via CANopen®)

Dados técnicos

Geral
Dimensões (W x H x D)
De 71,5 x 90 x 58 (4 PE) mm
Peso
0.2 kg
Montagem
Top-hat ferroviário IEC/EN 60715, 35 mm ou fixação por parafuso usando suportes de fixação ZB4-101-GF1 (acessórios)
Terminal de capacidades
Sólidos
0.2/4 (AWG 22 - 12) mmDois
Flexível com virola
0.2/2.5 (22 AWG - 12) mmDois
Chave de fenda padrão
0,8 x 3,5 mm
Max. torque de aperto
0,6 Nm
Climáticas, condições ambientais
Temperatura de funcionamento
-25 a 55, frio como o de acordo com a IEC 60068-2-1, o calor como de acordo com a IEC 60068-2-2 °C
Condensação
Tomar as medidas adequadas para evitar a condensação
Armazenamento [ϑ]
-40 - +70 °C
Condições do ambiente, mecânica
Posição de montagem
Vertical ou horizontal
Compatibilidade eletromagnética (EMC)
Categoria de sobretensão/grau de poluição
II/2
A descarga eletrostática (ESD)norma aplicada
IEC EN 61000-4-2, Nível 3
A descarga eletrostática (ESD)A descarga de ar
8 kV
Campos eletromagnéticos (RFI) IEC EN 61000-4-3
10 V/m
Explosão
de acordo com a norma IEC/EN 61000-4-4 kV
poder de pulsos (Surto)
2 kV (cabos de alimentação, simétrica, FÁCIL...AC)
0,5 kV (cabos de alimentação, simétrica, fácil-DC)
de acordo com a norma IEC/EN 61000-4-5
Imunidade a linha-interferência conduzida para (IEC/EN 61000-4-6)
10 V
Resistência de isolamento
Folga no ar e distâncias
EN 50178, UL 508, CSA C22.2, Nº 142
Resistência de isolamento
EN 50178
Fonte de alimentação
Tensão operacional nominal [Ue]
24 VCC (-15/+20%) V
Intervalo permitido [Ue]
20.4 - A 28,8 V DC
Ondulação Residual
Superior a 5 %
Corrente de entrada
150 mA a Uesem carga
Quedas de tensão
≤ 20
(IEC/EN 61131-2) ms
Dissipação de calor [P]
Normalmente 3,5 W
Interfaces
CANopen®Taxa de transferência de dados
500 kBit/s, 25 m250 kBit/s, 40m125 kBit/s, 125 m50 kBit/s, 300 m20 kBit/s, 700 m10 kBit/s, 1000 m
CANopen®A terminação do barramento (primeira e última estação)
Através integrado Dip switch
CANopen®Tipos de ligação
2 x terminais (ver a capacidade do terminal)
Modo escravoEstações
max. 62 Número de
Modo escravoDOP tipo de
Assíncrona, cíclicas, acíclicas
Modo escravoControle de contato corrente nominal
para DS301V4
Entradas digitais 24 V DC
Número
Seis
Potencial de isolamento
a partir de produtos: sim
Tensão operacional nominal [Ue]
24 V DC
Tensão de entrada
< 5 (R1 - R6) no sinal "0"
> 15 (R1 - R6) no sinal "1" V DC
Corrente de entrada em 1 de sinalCorrente de entrada de sinal 1
3.3 (R1 a R6 (R12)) mA
O tempo de desaceleração
20 (a partir de "0" para "1", debounce EM)
Normalmente 0.25 (R1 - R12) (a partir de "0" para "1", debounce OFF)
20 (a partir de "1" para "0") ms
Comprimento do cabo
100 (sem blindagem) m
Saídas de relé
Saídas em grupos
Um
Seccionamento paralelo de saídas para aumento da produção
Não permitido
A protecção de um relé de saída
Disjuntor B16 ou fusível 8-A (lenta)
Potencial de isolamento
a partir de fonte de alimentação: sim
A partir dos dados: sim
a interface de PC, cartão de memória, rede, NET, easyLink
Isolamento de segurança de acordo com EN 50178: 300 V AC
Básico de isolamento: 600 V CA
Vida útil mecânica [Operações]
10 x 10Seis
ContactosCorrente térmica convencional (10 UL)
6 Um
ContactosRecomendado para carregar: 12 V AC/DC
> 500 mA
ContactosCurto-circuito à prova de cos ϕ = 1, característica B16 em 600 A
16 A
ContactosCurto-circuito à prova de cos ϕ = 0,5 a 0,7, característica B16 em Um 900
16 A
ContactosNominal de impulso atmosférico tensão Uimpde contato bobina
6 kV
ContactosTensão operacional nominal [Ue]
250 V CA
Tensão nominal de isolamento [Ueu]
250 V CA
Isolamento de segurança de acordo com EN 50178
300 entre a bobina e contato
300 entre dois contactos V AC
Capacidade de interrupçãoAC-15 a, 250 V AC, 3 (600 Ops./h) [Operações]
Trezentos mil
Capacidade de interrupçãoDC-13, L/R ≦ 150 ms, 24 V DC, 1 A (500 S/h) [Operações]
Duzentos mil
Filamento de lâmpada de carga1000 W com 230/240 V AC [Operações]
Vinte e cinco mil
Filamento de lâmpada de carga500 W em 115/120 V AC [Operações]
Vinte e cinco mil
Lâmpada fluorescente de cargaLâmpada fluorescente de carga de 10 x 58 W com 230/240 V ACCom o upstream dispositivo elétrico [Operações]
Vinte e cinco mil
Lâmpada fluorescente de cargaLâmpada fluorescente de carga de 10 x 58 W com 230/240 V ACDescompensada [Operações]
Vinte e cinco mil
Lâmpada fluorescente de cargaLâmpada fluorescente de carga de 1 x 58 W com 230/240 V AC, convencional, compensado [Operações]
Vinte e cinco mil
Frequência de comutaçãoOperações mecânicas
10 x 10Seis
Frequência de comutaçãoFrequência de comutação
10 Hz
Frequência de comutaçãoCarga resistiva/lâmpada de carga
2 Hz
Frequência de comutaçãoCarga indutiva
0,5 Hz
UL/CSAIninterrupto de corrente a 240 V CA
10 Um
UL/CSAIninterrupto de corrente a 24 V DC
8
UL/CSAACCircuito de controle de Classificação de Códigos (categoria de utilização)
B 300 Luz Piloto Dever
UL/CSAACMax. tensão nominal de operação
300 V AC
UL/CSAACmax. térmico de corrente contínua cos ϕ = 1 em B 300
5 Um
UL/CSAACmax. make/break cos ϕ ≠ capacidade de 1 a B 300
3600/360 VA
UL/CSADCCircuito de controle de Classificação de Códigos (categoria de utilização)
R 300 Luz Piloto Dever
UL/CSADCMax. tensão nominal de operação
300 V DC
UL/CSADCMax. térmica ininterrupta de corrente em R 300
1 Um
UL/CSADCMax. make/break capacidade em R 300
28/28 VA
Rede easyNet
A terminação do barramento (primeira e última estação)
Através integrado Dip switch

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
0
Dissipação de calor por pólo, dependente da corrente [Pvid]
0 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
0 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
3.4 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+55 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Atende a norma de produto requisitos.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

PLC (EG000024) / PLC I/O digital-módulo (EC001419)
De engenharia elétrica, automação, controle de processo de engenharia / Controle / controle lógico Programável (SPS) / SPS digitais de entrada/saída (módulo de [email protected] [AKE527014])
Tensão de alimentação AC 50 Hz
0 - 0 V
Tensão de alimentação CA 60 Hz
0 - 0 V
Tensão de alimentação DC
20.4 - a 28,8 V
Tipo de tensão de tensão de alimentação
DC
Número de entradas digitais
Seis
Número de saídas digitais
Quatro
Entradas digitais configuráveis
Nenhum
Saídas digitais configuráveis
Nenhum
Corrente de entrada de sinal 1
3.3 mA
Permitido tensão de entrada
0 - 0 V
Tipo de tensão (tensão de entrada)
DC
Tipo de saída digital
Relé
Corrente de saída
8
Permitida a tensão na saída
0 - 0 V
Tipo de tensão de saída
AC/DC
Proteção contra curto-circuito, saídas disponíveis
Nenhum
Redundância
Nenhum
Tipo de conexão elétrica
Conexão a parafuso
Tempo de atraso no sinal de câmbio
20 - 20 ms
Adequado para funções de segurança
Nenhum
Categoria, de acordo com EN 954-1
SIL, de acordo com IEC 61508
Nenhum
Nível de desempenho acc. EN ISO 13849-1
Nenhum
Appendant agente de operação (Ex ia)
Nenhum
Appendant agente de operação (Ex ib)
Nenhum
Explosão categoria de segurança para gás
Nenhum
Explosão categoria de segurança para pó
Nenhum
Largura
De 71,5 mm
Altura
90 mm
Profundidade
58 mm

Aprovações

América Do Norte Certificação
Pedido protocolado pela UL e CSA
Especialmente concebido para a América do Norte
Nenhum
Limitação De Corrente Do Disjuntor
Nenhum
Grau de Proteção
IEC: IP20, UL/CSA Tipo: -

Dimensões

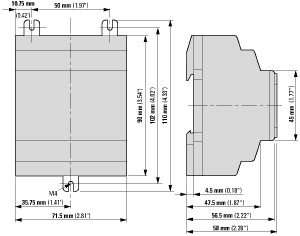

252X008

ETIM for 114296 PLC´s (EC001419)
Característica Valor
Tensão de alimentação AC 50 Hz (EF007532) 0 V
Tensão de alimentação AC 60 Hz (EF007533) 0 V
Tensão de alimentação DC (intervalo) (EF007534) 20.4 V
Tipo de tensão de alimentação (EF002991) AC/DC
Número de entradas digitais (EF001992) 6
Número de saídas digitais (EF001993) 4
Entradas digitais configuráveis (EF008516) Não
Saídas digitais configuráveis (EF008520) Não
Corrente de entrada ao sinal 1 (EF001428) 3.3 mA
Tensão permitida na entrada (EF007554) 0 V
Tipo de tensão (tensão de entrada) (EF003033) AC/DC
Tipo de saída digital (EF003601) Relé
Corrente de saída (EF003202) 8 A
Tensão permitida na saída (EF007553) 0 V
Tipo de tensão de saída (EF008222) AC/DC
Proteção contra curto-circuito, saídas disponíveis (EF003203) Não
Redundância (EF003156) Não
Acabamento da conexão elétrica (EF003961) Ligação com parafuso
Tempo de atraso na troca de sinal (EF002382) 20 ms
Adequado para funções de segurança (EF001597) Não
SIL de acordo com IEC 61508 (EF009889) Nenhum
Nível de desempenho de acordo com EN ISO 13849-1 (EF007399) Nenhum
Equipamento associado (Ex ia) (EF004141) Não
Equipamento associado (Ex ib) (EF004142) Não
Categoria de segurança contra explosão de gás (EF003997) Nenhum
Categoria de segurança contra explosão para poeira (EF003998) Nenhum
Largura (EF000008) 71.5 mm
Altura (EF000040) 90 mm
Profundidade (EF000049) 58 mm

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes

Avaliações: (0) ▲

Não há comentários do produto ainda.

Adicionar avaliação
Adicionar avaliação
ocultar formulário
Avaliação:
Nome:
Email:
Título:
Opinión:
Você recomendaria esse produto para comprar?
  Captcha
  Adicionar avaliação

Últimas opiniões dos nossos clientes

Todas as classificações que recebemos a partir dos itens que oferecemos são reais e verificadas. Um pequeno gesto, mas muito valioso. Então, obrigado por esse minuto você gasta em deixar-nos a sua opinião e classificação de produtos, porque nos ajuda a continuar a melhorar e oferecer maior qualidade de serviço.
