EATON - MOELLERTransformadores PSG960R24RM 172889 EATON ELECTRIC módulo de alimentação redundante para PSG

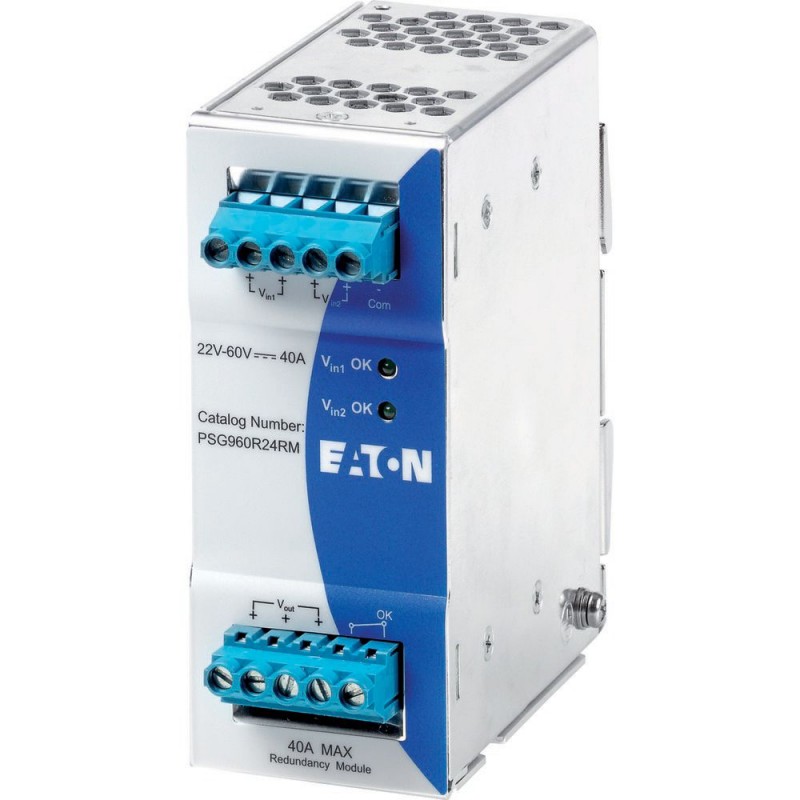

EATON - MOELLER PSG960R24RM 172889 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

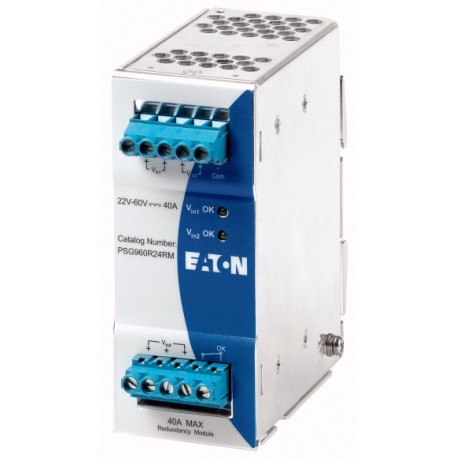

PSG960R24RM 172889 EATON ELECTRIC módulo de alimentação redundante para PSG

Referência: PSG960R24RM

Código: 172889

Fabricante: EATON - MOELLER

Descrição:

módulo de alimentação redundante para PSG
Módulo de redundância para fonte de alimentação PSG; 40 UMA
Módulo de redundância para fontes de alimentação, para desacoplamento de fontes de alimentação do mesmo tipo que são conectadas em paralelo no lado da saída para fins de redundância, faixa de tensão de entrada 22-60 VDC, corrente de saída 40 A

Categorias:

  • Aparelhos elétricos de baixa tensão > Fonte de alimentação CC
  • EATON - MOELLER > Transformadores

Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Solicite um orçamento e verificaremos a disponibilidade das unidades. Caso não estejam disponíveis, um dos nossos técnicos procurará uma solução alternativa.

JÁ VISTOS

MAIS INFORMAÇÃO

Entrega do programa
A gama de produtos
 Fontes de alimentação do PSG
Subintervalo
 Módulo de redundância
Descrição
 Para desvinculação de fontes de alimentação do mesmo tipo que são conectados em paralelo no lado de saída para fins de redundância
Faixa de tensão de entrada
 22 - 60 V DC
Tensão de entrada Nominal
 24 - 48 V DC
Tensão nominal de saída
 Vno- A 0,65 V
Corrente nominal de saída
 Um 40
Dados técnicos
Entrada de características
Tensão de entrada Nominal
 24 - 48 V DC
Faixa de tensão de entrada
 V 24 - 48 V DC
Eingangsspannungsalarm_Relaiskontakt
 O contato do relé fechado OK se Vin1 & Vin2 > 18 V +/- 5% e < 30 V
Corrente Nominal
 Eun Um (1+1) Redundanz : Nom. 2 x 25
(N+1) Redundanz : Nom. 2 x 20
Einfache Nutzung : Nom. 1 x 40
Back-up fusível
 3 x 6, 10, 16 (recomendado)
Características de saída
Tensão nominal de saída
 Vno- A 0,65 V
Corrente Nominal
 Um max. 40
Redução de Tamb> +50 °C
 > 50 °C (2.5% / °C)
Dissipação de calor
 W 26
Eficiência
 % 97 % norma.
Corrente de curto-circuito
 < 25 Um, nenhum dano
Características gerais
Habitação
 Alumínio
MTBF (tempo médio entre falhas)
 > Mais de 800.000 h
Altura
 mm 121
Largura
 mm 50
Profundidade
 mm 122
Peso
 kg 0.52
Terminações
 Conexão a parafuso
A capacidade do Terminal
flexível com anilhas/sólidos
 mm2 3.3 - 5,3 mm2 (AWG 12 - 10)
Torque de aperto
 Nm 0.7
Temperatura do ar ambiente gama
 °C
Operação
 °C -40 - +80
calor úmido
 < 95 % de umidade relativa a +25 °C, sem condensação
Vibrações (IEC/EN 60068-2-6)
 10 - 500 Hz a 30 m/s2 (3 G max ) por 60 min. no eixo X, eixo Y, eixo Z direções
Mecânica, resistência ao choque (IEC 60068-2-27)
 30 g (300 m/s2) em todas as direções
Grau de poluição
 2
Climáticas classe (IEC)
 3K3 de acordo com a EN 60721
De segurança e os recursos de segurança
Tensão de isolamento
Entrada/PE
 1.5 kV CA
Saída/PE
 1.5 kV CA
Grau de Proteção
 IP20
Classe de proteção
 Classe II com conexão PE
Verificação de projeto como de acordo com a IEC/EN 61439(Mostra)(Ocultar recursos)
Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para dissipação de calor
 Eun Um 0
Dissipação de calor por pólo, dependente da corrente
 Pvid W 0
Equipamento de dissipação de calor, dependente da corrente
 Pvid W 0
Estática dissipação de calor, não-dependente da corrente
 Pvs W 26
A capacidade de dissipação de calor
 Pdiss W 0
Temperatura de funcionamento min.
 °C -40
Temperatura de funcionamento max.
 °C 80
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças
10.2.2 resistência à Corrosão
 Atende a norma de produto.
10.2.3.1 Verificação da estabilidade térmica dos compartimentos
 Atende a norma de produto.
10.2.3.2 Verificação da resistência do material isolante ao calor normal
 Atende a norma de produto.
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
 Atende a norma de produto.
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
 Atende a norma de produto.
10.2.5 de Elevação
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.6 impacto Mecânico
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.7 Inscrições
 Atende a norma de produto.
10.3 Grau de proteção das MONTAGENS
 Atende a norma de produto.
10.4 Folgas e distâncias
 Atende a norma de produto.
10.5 Proteção contra choque elétrico
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
 É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
 É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento
10.9.2 a freqüência elétrica de força
 É o painel construtor de responsabilidade.
10.9.3 tensão de resistência a impuso
 É o painel construtor de responsabilidade.
10.9.4 Teste de caixas feitas de material isolante
 É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
 O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
 É o painel construtor de responsabilidade.
10.12 compatibilidade Eletromagnética
 É o painel construtor de responsabilidade.
10.13 funcionamento Mecânico
 O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 6.0(Mostra)(Ocultar recursos)
De baixa tensão industrial componentes (EG000017) / DC fonte de alimentação (EC002540)
De engenharia elétrica, automação, controle de processo de engenharia / fonte de Alimentação / Alimentação (outro) / DC fonte de alimentação (ecl@ss8.1-27-04-90-02 [AFZ644012])
Tipo de tensão de tensão de alimentação
 DC
1º secundário tensão de saída
 V 21.35 - 59.35
2º secundário tensão de saída
 V 0 - 0
3º secundário tensão de saída
 V 0 - 0
Max. corrente de saída 1
 Um 40
Max. corrente de saída 2
 Um 0
Max. corrente de saída 3
 Um 0
Secundário de tensão ajustável
 Nenhum
Valor Nominal de saída tensão de saída 1
 V 24
Valor Nominal de saída tensão de saída 2
 V 0
Valor Nominal de saída tensão de saída 3
 V 0
Valor Nominal corrente de saída 1
 Um 24
Valor Nominal corrente de saída 2
 Um 0
Valor Nominal corrente de saída 3
 Um 0
Curto-circuito à prova de
 Sim
Nominal tensão de alimentação AC 50 Hz
 V 0 - 0
Nominal tensão de alimentação em CA 60 Hz
 V 0 - 0
Nominal tensão de alimentação em DC
 V 22 - 60
Tensão de saída estabilizada
 Nenhum
Consumo de potência
 VA 0
Potência de saída
 W 960
Estabilizado
 Nenhum
Tipo de conexão elétrica
 Conexão a parafuso
Montagem em trilho possível
 Sim
Montagem na parede possível
 Nenhum
Modular versão
 Sim
Largura em número de modular espaçamentos
 0
Construído-em largura
 mm 50
Construído-em altura
 mm 121
Montagem direta possível
 Nenhum
Largura
 mm 50
Altura
 mm 121
Profundidade
 mm 122
Adequado para funções de segurança
 Nenhum
SIL, de acordo com IEC 61508
 Nenhum
Nível de desempenho acc. EN ISO 13849-1
 Nenhum
Grau de proteção (IP)
 IP20
Dimensões
IL125018EN Instruções de Instalação para PSG960R24RM MÓDULO de REDUNDÂNCIA
>>

ETIM for 172889 Componentes industriais para Baixa Tensão (EC002540)

Nome da característicaTipo de tensão de alimentação (EF002991)
Valor da característicaDC
Nome da característica1a tensão de saída (EF006792)
Valor da característica21.35 V
Nome da característica2a tensão de saída (EF006797)
Valor da característica0 V
Nome da característica3a tensão de saída (EF006800)
Valor da característica0 V
Nome da característicaMáx. corrente de saída 1 (EF008284)
Valor da característica40 A
Nome da característicaMáx. corrente de saída 2 (EF008285)
Valor da característica0 A
Nome da característicaMáx. corrente de saída 3 (EF008286)
Valor da característica0 A
Nome da característicaTensão secundária ajustável (EF007002)
Valor da característicaNão
Nome da característicaValor nominal tensão de saída 1 (EF009393)
Valor da característica24 V
Nome da característicaValor nominal tensão de saída 2 (EF009394)
Valor da característica0 V
Nome da característicaValor nominal tensão de saída 3 (EF009395)
Valor da característica0 V
Nome da característicaValor nominal corrente de saída 1 (EF009396)
Valor da característica24 A
Nome da característicaValor nominal corrente de saída 2 (EF009397)
Valor da característica0 A
Nome da característicaValor nominal corrente de saída 3 (EF009398)
Valor da característica0 A
Nome da característicaProtegido contra curtos-circuitos (EF007332)
Valor da característicaSim
Nome da característicaTensão de alimentação nominal em AC 50 Hz (EF007076)
Valor da característica0 V
Nome da característicaTensão nominal de alimentação em AC 60 Hz (EF007077)
Valor da característica0 V
Nome da característicaTensão de alimentação nominal em DC (EF007078)
Valor da característica22 V
Nome da característicaTensão de saída estabilizada (EF003092)
Valor da característicaNão
Nome da característicaConsumo (potência em VA) (EF000346)
Valor da característica0 VA
Nome da característicaPotência à saída (EF003034)
Valor da característica960 W
Nome da característicaEstabilizado (EF005302)
Valor da característicaNão
Nome da característicaAcabamento da conexão elétrica (EF003961)
Valor da característicaLigação com parafuso
Nome da característicaPossível montagem em calha (EF003972)
Valor da característicaSim
Nome da característicaPossível montagem na parede (EF003973)
Valor da característicaNão
Nome da característicaVersão modular (EF001126)
Valor da característicaSim
Nome da característicaLargura em número de módulos (EF002950)
Valor da característica0
Nome da característicaLargura para embutir (EF000846)
Valor da característica50 mm
Nome da característicaAltura embutida (EF000332)
Valor da característica121 mm
Nome da característicaPossibilidade de montagem direta (EF005689)
Valor da característicaNão
Nome da característicaLargura (EF000008)
Valor da característica50 mm
Nome da característicaAltura (EF000040)
Valor da característica121 mm
Nome da característicaProfundidade (EF000049)
Valor da característica120 mm
Nome da característicaAdequado para funções de segurança (EF001597)
Valor da característicaNão
Nome da característicaSIL de acordo com IEC 61508 (EF009889)
Valor da característicaNenhum
Nome da característicaNível de desempenho de acordo com EN ISO 13849-1 (EF007399)
Valor da característicaNenhum
Nome da característicaGrau de proteção (IP) (EF005474)
Valor da característicaIP20
Nome da característicaGrau de proteção (NEMA) (EF011959)
Valor da característica1
