> EATON - MOELLER>Aparelhagem Modular - Industrial >PLZM-D63/1N-MW 113161 Y7-113161 ELECTRIC Int. MCB, 1P + N, curva D, 63A
Produto anterior Próximo produto

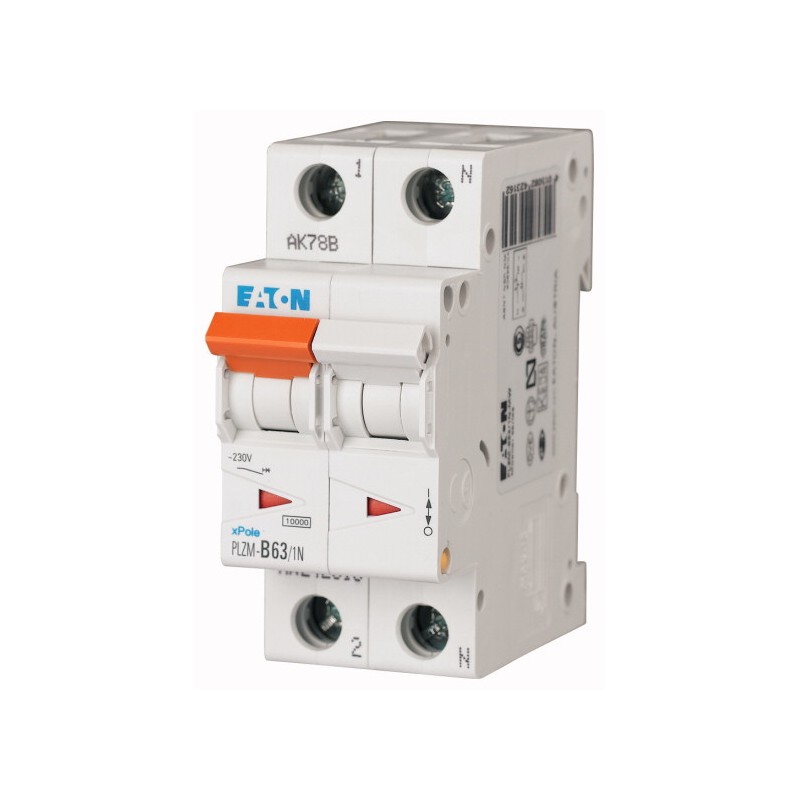

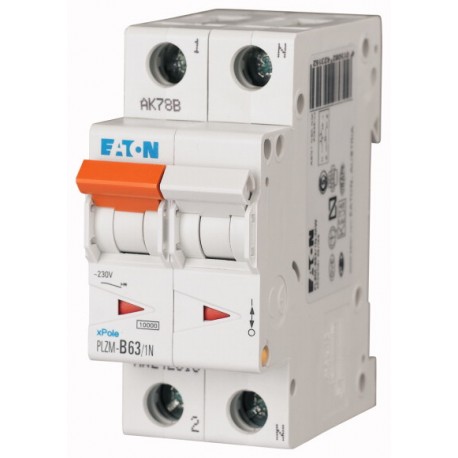

PLZM-D63/1N-MW 113161 Y7-113161 EATON ELECTRIC Int. MCB, 1P + N, curva D, 63A Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

PLZM-D63/1N-MW 113161 Y7-113161 EATON ELECTRIC Int. MCB, 1P + N, curva D, 63A

PLZM-D63/1N-MW

113161

Y7-113161

EATON-MOELLER

Int. MCB, 1P + N, curva D, 63A

PLZM, 1P+N, curva D, 63A

Disjuntor Miniatura (MCB), 63A, 1 Polo + N, Tipo D Recurso

Disjuntor miniatura (MCB), PLZM, 1 polo+N, característica de disparo: D, corrente nominal In: 63 A, capacidade nominal de comutação de acordo com IEC/EN 60898-1: 10 kA, Comutadores para aplicações residenciais e comerciais

Mais detalhes


Disjuntores, fusíveis > Interruptor magnetotérmico

Aparelhagem Modular - Industrial

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


Disjuntor miniatura (MCB), 63A, 1pole+N, D tipo de característica

Verificação de projeto como de acordo com a IEC/EN 61439

Corrente operacional nominal especificado para a dissipação de calor [eun]
63 A
Dissipação de calor por pólo, dependente da corrente [Pvid]
0 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
0 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+75 °C
linear, por +1 °C, resulta em uma redução de 0,5% da capacidade de transporte de corrente

Dados técnicos ETIM 7.0

Disjuntores e fusíveis (EG000020) / disjuntor Miniatura (MCB) (EC000042)
De engenharia elétrica, automação, controle de processo / engenharia de instalação Elétrica, dispositivo / disjuntor Miniatura do sistema (MCB) / disjuntor Miniatura (MCB) ([email protected] [AAB905014])
Lançamento característica
D
Número de pólos (total)
Dois
Número de unidades de pólos
Um
Corrente nominal
63 A
Tensão nominal
400 V
Tensão nominal de isolamento Ui
440 V
Tensão suportável nominal de impulso Uimp
4 kV
Nominal de interrupção de curto-circuito capacidade Ric EN 60898 a 230 V
10 kA
Nominal de interrupção de curto-circuito capacidade Ric EN 60898 em 400 V
10 kA
Nominal de interrupção de curto-circuito capacidade de Uti IEC 60947-2 a 230 V
0 kA
Nominal de interrupção de curto-circuito capacidade de Uti IEC 60947-2 a 400 V
0 kA
Tipo de tensão
AC
Frequência
50 - 60 Hz
Limitação de corrente de classe de
Três
Adequado para flush-instalação montada
Nenhum
Simultaneamente comutação N-neutro
Sim
Categoria de sobretensão
Três
Grau de poluição
Dois
Equipamentos adicionais possível
Sim
Largura em número de modular espaçamentos
1.5
Construído-em profundidade
De 70,5 mm
Grau de proteção (IP)
IP20
A temperatura ambiente durante a operação
-25 a 55 °C
Conectável condutor de seção transversal multi-fios
1 - 25 mm2
Conectável condutor de secção transversal do sólido núcleo
1 - 25 mm2

ETIM for 113161 Circuit breakers and fuses (EC000042)
Característica Valor
Built-in depth (EF000218) 70.5 mm
Release characteristic (EF000889) D
Number of poles (total) (EF008618) 2
Number of protected poles (EF005548) 1
Rated current (EF000227) 63 A
Rated voltage (EF000228) 400 V
Rated insulation voltage Ui (EF001366) 440 V
Rated impulse withstand voltage Uimp (EF011980) 4 kV
Rated short-circuit breaking capacity Icn according to EN 60898 at 230 V (EF009556) 10 kA
Voltage type (EF000187) AC
Rated short-circuit breaking capacity Icn according to EN 60898 at 400 V (EF009555) 10 kA
Rated short-circuit breaking capacity Icu according to IEC 60947-2 at 230 V (EF009557) 0 kA
Rated short-circuit breaking capacity Icu according to IEC 60947-2 at 400 V (EF009558) 0 kA
Frequency (EF000416) 50 Hz
Power loss (EF005387) None W
Current limiting class (EF002568) 3
Flush-mounted installation (EF007517) false
Concurrently switching neutral conductor (EF005997) true
Over voltage category (EF002569) 3
Pollution degree (EF002570) 2
Additional equipment possible (EF008148) true
Width in number of modular spacings (EF002950) 1.5
Degree of protection (IP) (EF005474) IP20
Ambient temperature during operating (EF007515) -25 °C
Connectable conductor cross section multi-wired (EF007343) 1 mm²
Connectable conductor cross section solid-core (EF007337) 1 mm²
Explosion-proof (EF004663) false

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
