> EATON - MOELLER>NZM Molded Case Automatic Switches >NZMN2-VEF175-BT-NA 107594 ELECTRIC disjuntor seletiva, 3P, Iu: 175A
Produto anterior Próximo produto

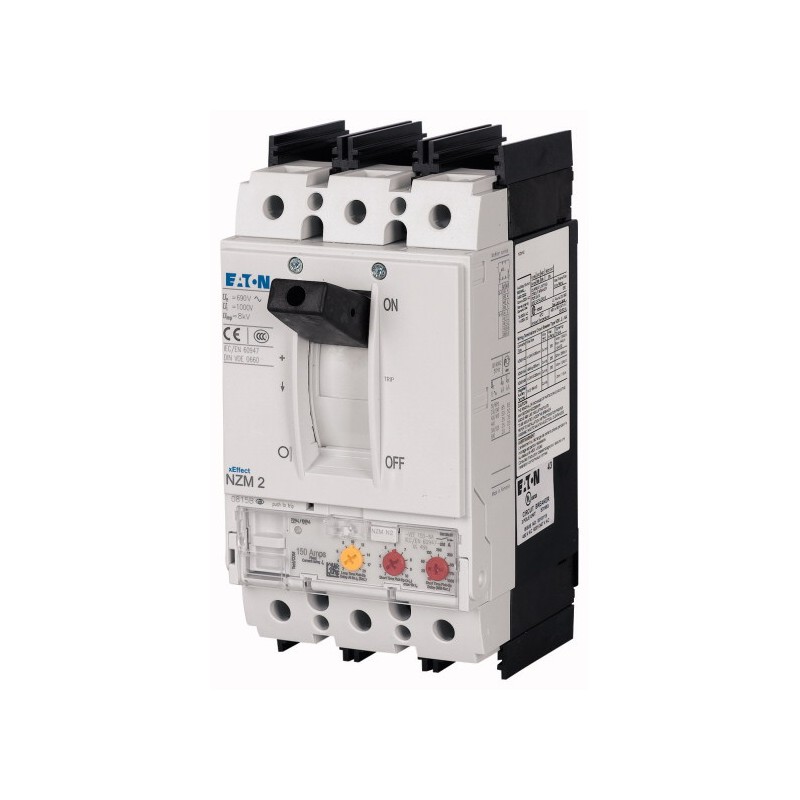

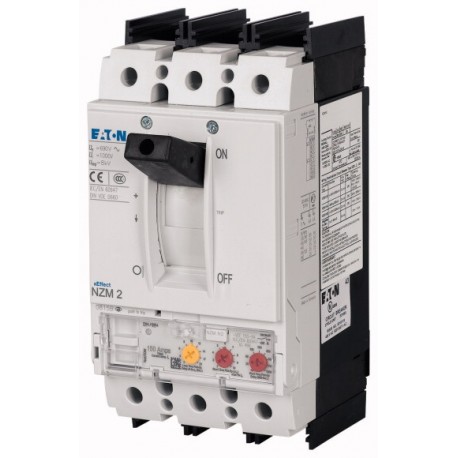

NZMN2-VEF175-BT-NA 107594 EATON ELECTRIC disjuntor seletiva, 3P, Iu: 175A Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

NZMN2-VEF175-BT-NA 107594 EATON ELECTRIC disjuntor seletiva, 3P, Iu: 175A

NZMN2-VEF175-BT-NA

107594

EATON-MOELLER

disjuntor seletiva, 3P, Iu: 175A

Série NZM.. -VER.. Os disjuntores NA cobrem todos os casos de aplicação com apenas quatro tamanhos compactos e são adequados para uso no mercado global. Os grupos de funções modulares sempre tornam a montagem flexível. Com atuadores eletrônicos para sistemas e proteção de cabos, seletivos e geradores. Proteção contra curto-circuito contra sobrecargas, breve e sem atrasos. Notas: Os interruptores estão em conformidade com os regulamentos UL/CSA e IEC. A placa de classificação contém os valores de desempenho de comutação IEC. A sobrecarga fixa libera IR, medição RMS e memória térmica. Ajuste de atraso de tempo ajustável para superar picos de corrente tr: 2-20s a 6xIr. Tempo de desaceleração ajustável tsd: estágios: 0, 1000ms. Função constante i2t: fixa OFF

Mais detalhes


Aparelhos elétricos de baixa tensão > Interruptor para proteção de transformadores, geradores e sistemas

NZM Molded Case Automatic Switches

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Related products

▲

Best sellers

▲

Mais informação

▲


Entrega do programa
A gama de produtos
 Disjuntor
Função de proteção
 Sistemas de cabo, seletividade e proteção do gerador
Padrão/Aprovação
 UL/CSA, IEC
O sistema de liberação
 Versão eletrônica
Tipo de instalação
 Fixo
Descrição
 Parâmetros de conformidade com UL/CSA, bem como a IEC regulamentos. IEC comutação de desempenho valores estão contidos na placa de características.
Fixo sobrecarga lançamentos Ir


Tempo de atraso ajustável tsd: Passos: 0, 20, 60, 100, 200, 300, 500, 750, 1000 ms
eu2t constante função: fixo OFF
Tamanho de quadro
 NZM2
Número de pólos
 3 pólo
Equipamento padrão
 Caixa de terminais
Capacidade de comutação de
SCCR 480 V 60 Hz
 Eucu kA 35
SCCR 600Y/347 V 60 Hz
 Eucu kA 25
Corrente nominal = nominal ininterrupta de corrente
Corrente nominal = nominal ininterrupta de corrente
 Eun= Euu Um 175
A faixa de ajuste de
Desarme de sobrecarga
Geral
Normas
 IEC/EN 60947
Proteção contra contato direto
 Dedo e volta com mão-de-prova para VDE 0106 Parte 100
Climáticas revisão de texto
 Calor úmido, constante, IEC 60068-2-78
Calor úmido, cíclico, IEC 60068-2-30
Temperatura ambiente
Temperatura ambiente, de armazenamento
 °C - -25 - + 70
Operação
 °C -25 - +70
Mecânica, resistência ao choque (10 ms semi-senoidal de choque), de acordo com a norma IEC 60068-2-27
 g 20 (meia-sinusoidal choque de 20 ms)
Isolamento de segurança EN 61140
Entre contatos auxiliares e principais contatos
 V AC 500
entre os contatos auxiliares
 V AC 300
Peso
 kg 2.345
Posição de montagem
Posição de montagem
Vertical e 90° em todas as direções
Equipamento básico
Caixa de terminais - - -
Conexão a parafuso - ●
Acessórios
Caixa de terminais - -
Conexão a parafuso - -
Túnel de terminal
Ligação traseira ●
Televisão terminal do condutor de - - -
Rodada condutor de cobre
Caixa de terminais
Sólidos
 mm2
Encalhado
 mm2 1 x (4...350)
Túnel de terminal
Sólidos
 mm2 1 x 16
Encalhado
 mm2
Encalhado
 mm2
Parafuso do terminal e traseira-conexão do lado
Direto no switch
Sólidos
 mm2 1 x (11...6)
Encalhado
 mm2
Al condutores, Cu cabo
Sólidos
 mm2 1 x 16
Parafuso do terminal e traseira-conexão do lado
Plano da tira de cobre, com buracos
 min. mm 2 x 16 x 0,8
Plano da tira de cobre, com buracos
 max. mm 10 x 16 x 0,8
Cu de faixa (número de segmentos x largura x segmento de espessura)
Caixa de terminais
min. mm 2 x 9 x 0,8
max. mm 10 x 16 x 0,8
Parafuso do terminal e traseira-conexão do lado
Plano da tira de cobre, com buracos
 min. mm 2 x 16 x 0,8
Plano da tira de cobre, com buracos
 max. mm 10 x 16 x 0,8
Barramento de cobre (largura x espessura)
 mm
Parafuso do terminal e traseira-conexão do lado
Conexão a parafuso
 M8
Direto no switch
min. mm 16 x 5
max. mm 20 x 5
Cabos de controle
mm2
2 x (18 a 16)
Verificação de projeto como de acordo com a IEC/EN 61439(Mostra)(Ocultar recursos)
Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para dissipação de calor
 Eun Um 175
Equipamento de dissipação de calor, dependente da corrente
 Pvid W 25.27
Temperatura de funcionamento min.
 °C -25
Temperatura de funcionamento max.
 °C 70
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças
10.2.2 resistência à Corrosão
 Atende a norma de produto.
10.2.3.1 Verificação da estabilidade térmica dos compartimentos
 Atende a norma de produto.
10.2.3.2 Verificação da resistência do material isolante ao calor normal
 Atende a norma de produto.
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
 Atende a norma de produto.
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
 Atende a norma de produto.
10.2.5 de Elevação
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.6 impacto Mecânico
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.7 Inscrições
 Atende a norma de produto.
10.3 Grau de proteção das MONTAGENS
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
 Atende a norma de produto.
10.5 Proteção contra choque elétrico
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
 Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
 É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
 É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento
10.9.2 a freqüência elétrica de força
 É o painel construtor de responsabilidade.
10.9.3 tensão de resistência a impuso
 É o painel construtor de responsabilidade.
10.9.4 Teste de caixas feitas de material isolante
 É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
 O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
 É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
 É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
 O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Aprovações
Padrões De Produto UL 489; CSA-C22.2 Nº 5-09; IEC 60947-2; marcação CE
UL Arquivo Nº. E31593
UL Controlo de Categoria Nenhuma. DIVQ
CSA Arquivo. 022086
CSA Classe Nenhuma. 1432-01
América Do Norte Certificação UL, CSA
Especialmente concebido para a América do Norte Sim
Adequado para Alimentador de circuitos, circuitos de ramos
Limitação De Corrente Do Disjuntor Sim
Max. Tensão Nominal 600Y/347 V, 480 V
Grau de Proteção IEC: IP20; UL/CSA Tipo: -
Características
IL01206006Z (AWA1230-1916) Disjuntor, unidade básica
>>

ETIM for 107594 Componentes industriais para Baixa Tensão (EC000228)
Característica Valor
Corrente permanente nominal Iu (EF001389) 175 A
Intervalo de tensões especificadas (EF003977) 690 V
Corrente nominal de comutação de curto-circuito Icu a 400 V, 50 Hz (EF007048) 50 kA
Configuração de corrente da proteção contra sobrecargas (EF002336) 175 A
Intervalo de configuração do atraso de rearme após curto-circuíto (EF007129) 350 A
Faixa de ajuste da disparo em curto-circuito não retardada (EF007131) 2100 A
Construção do dispositivo (EF008240) Técnica de instalação fixa para dispositivo embutido
Proteção integrada de falta à terra (EF007296) Não
Tipo de conexão elétrica do circuito principal (EF006819) Grampo de quadro
Adequado para montagem em calha DIN (calha superior) (EF007250) Não
Montagem em calha DIN (calha superior) opcional (EF008904) Sim
Número de contatos auxiliares como contato normalmente fechado (EF001377) 0
Número de contatos auxiliares como contato normalmente aberto (EF001376) 0
Número de contatos auxiliares como contato de comutação (EF003531) 0
Relé de sinalização de gatilho disponível (EF007006) Não
Com passagem de subtensão integrada (EF001390) Não
Número de polos (EF001391) 3
Posição de conexão do circuito de corrente principal (EF006671) Lado frontal
Tipo de elemento de controlo (EF006976) Alavanca basculante
Dispositivo completo com unidade de proteção (EF008906) Sim
Acionamento do motor integrado (EF006697) Não
Acionamento do motor opcional (EF007386) Sim
Grau de proteção (IP) (EF005474) IP20
