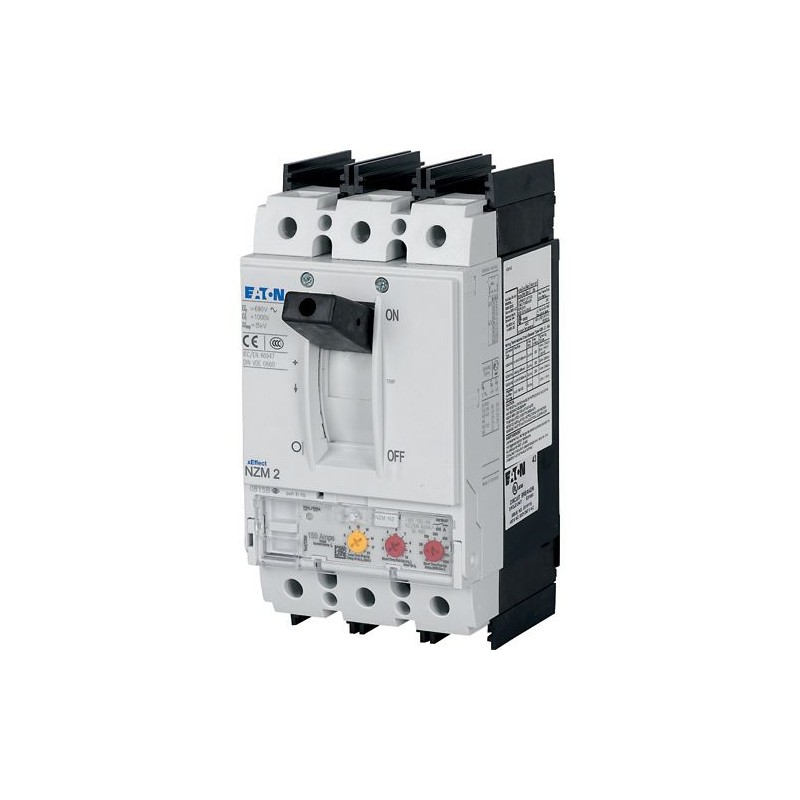

EATON - MOELLER NZMN2-VEF150-BT-NA 107593 Y7-107593 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

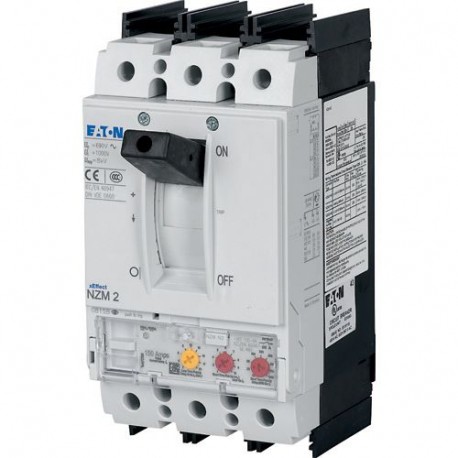

NZMN2-VEF150-BT-NA 107593 Y7-107593 EATON ELECTRIC disjuntor seletiva, 3P, Iu: 150A

Referência: NZMN2-VEF150-BT-NA

Código: 107593

Número de catálogo: Y7-107593

Fabricante: EATON - MOELLER

Descrição:

disjuntor seletiva, 3P, Iu: 150A
NZM-NA, 3P, 150A, Terminais de Flange
Eaton Moeller series NZM - Molded Case Circuit Breaker. Circuit-breaker, 3p, 150A, box terminals, N2-VEF150-BT-NA
Série NZM.. -VER.. Os disjuntores NA cobrem todos os casos de aplicação com apenas quatro tamanhos compactos e são adequados para uso no mercado global. Os grupos de funções modulares sempre tornam a montagem flexível. Com atuadores eletrônicos para sistemas e proteção de cabos, seletivos e geradores. Proteção contra curto-circuito contra sobrecargas, breve e sem atrasos. Notas: Os interruptores estão em conformidade com os regulamentos UL/CSA e IEC. A placa de classificação contém os valores de desempenho de comutação IEC. A sobrecarga fixa libera IR, medição RMS e memória térmica. Ajuste de atraso de tempo ajustável para superar picos de corrente tr: 2-20s a 6xIr. Tempo de desaceleração ajustável tsd: estágios: 0, 1000ms. Função constante i2t: fixa OFF

Categorias:

  • Aparelhos elétricos de baixa tensão > Interruptor para proteção de transformadores, geradores e sistemas
  • EATON - MOELLER > NZM Molded Case Automatic Switches

Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

  • Mais informação
  • ETIM
  • PDF
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 1.373,82 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 3 semanas.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

JÁ VISTOS

MAIS INFORMAÇÃO

General specifications

Product Name
Eaton Moeller series NZM molded case circuit breaker electronic
Catalog Number
107593
EAN
4015081072736
Product Length/Depth
149 mm
Product Height
195 mm
Product Width
105 mm
Product Weight
2.345 kg
Compliances
RoHS conform
Certifications
UL (Category Control Number DIVQ)
IEC/EN 60947
CSA (Class No. 1432-01)
Specially designed for North America
UL listed
IEC 60947-2
IEC
CSA certified
CE marking
UL/CSA
UL 489
CSA (File No. 22086)
CSA-C22.2 No. 5-09
UL (File No. E31593)
Model Code
NZMN2-VEF150-BT-NA

Dados técnicos - elétricos

Voltage rating
690 V - 690 V
Rated operating voltage Ue (UL) - max
600Y/347 V, 480 V
Rated impulse withstand voltage (Uimp) at auxiliary contacts
6000 V
Rated impulse withstand voltage (Uimp) at main contacts
8000 V
Rated operational current
300 A (380/400 V AC-1, making and breaking capacity)
150 A (690 V AC -1, making and breaking capacity)
150 A (660-690 V AC-3, making and breaking capacity)
300 A (415 V AC-1, making and breaking capacity)
Rated short-time withstand current (t = 0.3 s)
1.9 kA
Rated short-time withstand current (t = 1 s)
1.9 kA
Amperage Rating
150 A
Instantaneous current setting (Ii) - min
1800 A
Instantaneous current setting (Ii) - max
1800 A
Overload current setting (Ir) - min
150 A
Overload current setting (Ir) - max
150 A
Short delay current setting (Isd) - min
300 A
Short delay current setting (Isd) - max
1500 A
Short-circuit release delayed setting - min
300 A
Short-circuit release delayed setting - max
1500 A
Short-circuit release non-delayed setting - min
1800 A
Short-circuit release non-delayed setting - max
1800 A
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 230 V, 50/60 Hz
85 kA
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 400/415 V, 50/60 Hz
50 kA
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 440 V, 50/60 Hz
35 kA
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 525 V, 50/60 Hz
25 kA
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 690 V, 50/60 Hz
5 kA
Rated short-circuit making capacity Icm at 240 V, 50/60 Hz
187 kA
Rated short-circuit making capacity Icm at 400/415 V, 50/60 Hz
105 kA
Rated short-circuit making capacity Icm at 440 V, 50/60 Hz
74 kA
Rated short-circuit making capacity Icm at 525 V, 50/60 Hz
53 kA
Rated short-circuit making capacity Icm at 690 V, 50/60 Hz
40 kA
Short-circuit total breaktime
< 10 ms
Low-voltage HBC fuse - max
355 A gG/gL
Electrical connection type of main circuit
Frame clamp
Isolation
500 V AC (between auxiliary contacts and main contacts)
300 V AC (between the auxiliary contacts)
Number of operations per hour - max
120
Handle type
Rocker lever
Utilization category
A (IEC/EN 60947-2)
Overvoltage category
III
Pollution degree
3
Lifespan, electrical
10000 operations at 400 V AC-1
5000 operations at 690 V AC-3
6500 operations at 400 V AC-3
6500 operations at 415 V AC-3
7500 operations at 690 V AC-1
Direction of incoming supply
As required

Dados técnicos - comunicação

Rated impulse withstand voltage (Uimp) at auxiliary contacts
6000 V
Rated impulse withstand voltage (Uimp) at main contacts
8000 V
Rated operational current
300 A (380/400 V AC-1, making and breaking capacity)
150 A (690 V AC -1, making and breaking capacity)
150 A (660-690 V AC-3, making and breaking capacity)
300 A (415 V AC-1, making and breaking capacity)
Rated short-time withstand current (t = 0.3 s)
1.9 kA
Rated short-time withstand current (t = 1 s)
1.9 kA
Amperage Rating
150 A
Instantaneous current setting (Ii) - min
1800 A
Instantaneous current setting (Ii) - max
1800 A
Overload current setting (Ir) - min
150 A
Overload current setting (Ir) - max
150 A
Short delay current setting (Isd) - min
300 A
Short delay current setting (Isd) - max
1500 A
Short-circuit release delayed setting - min
300 A
Short-circuit release delayed setting - max
1500 A
Short-circuit release non-delayed setting - min
1800 A
Short-circuit release non-delayed setting - max
1800 A
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 230 V, 50/60 Hz
85 kA
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 400/415 V, 50/60 Hz
50 kA
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 440 V, 50/60 Hz
35 kA
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 525 V, 50/60 Hz
25 kA
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 690 V, 50/60 Hz
5 kA
Rated short-circuit making capacity Icm at 240 V, 50/60 Hz
187 kA
Rated short-circuit making capacity Icm at 400/415 V, 50/60 Hz
105 kA
Rated short-circuit making capacity Icm at 440 V, 50/60 Hz
74 kA
Rated short-circuit making capacity Icm at 525 V, 50/60 Hz
53 kA
Rated short-circuit making capacity Icm at 690 V, 50/60 Hz
40 kA
Short-circuit total breaktime
< 10 ms
Low-voltage HBC fuse - max
355 A gG/gL
Electrical connection type of main circuit
Frame clamp
Isolation
500 V AC (between auxiliary contacts and main contacts)
300 V AC (between the auxiliary contacts)
Number of operations per hour - max
120
Handle type
Rocker lever
Utilization category
A (IEC/EN 60947-2)
Overvoltage category
III
Pollution degree
3
Lifespan, electrical
10000 operations at 400 V AC-1
5000 operations at 690 V AC-3
6500 operations at 400 V AC-3
6500 operations at 415 V AC-3
7500 operations at 690 V AC-1
Direction of incoming supply
As required

Dados técnicos - mecânicos

Mounting Method
Fixed
Built-in device fixed built-in technique
DIN rail (top hat rail) mounting optional
Degree of protection
IP20
IP20 (basic degree of protection, in the operating controls area)
Degree of protection (IP), front side
IP66 (with door coupling rotary handle)
IP40 (with insulating surround)
Degree of protection (terminations)
IP10 (tunnel terminal)
IP00 (terminations, phase isolator and strip terminal)
Protection against direct contact
Finger and back-of-hand proof to DIN EN 50274/VDE 0106 part 110
Shock resistance
20 g (half-sinusoidal shock 20 ms)
Number of auxiliary contacts (change-over contacts)
0
Number of auxiliary contacts (normally closed contacts)
0
Number of auxiliary contacts (normally open contacts)
0
Position of connection for main current circuit
Front side
Climatic proofing
Damp heat, cyclic, to IEC 60068-2-30
Damp heat, constant, to IEC 60068-2-78
Lifespan, mechanical
20000 operations

ETIM for 107593 Componentes industriais para Baixa Tensão (EC000228)

Nome da característicaCorrente permanente nominal Iu (EF001389)
Valor da característica150 A
Nome da característicaIntervalo de tensões especificadas (EF003977)
Valor da característica690 V
Nome da característicaCorrente nominal de comutação de curto-circuito Icu a 400 V, 50 Hz (EF007048)
Valor da característica50 kA
Nome da característicaConfiguração de corrente da proteção contra sobrecargas (EF002336)
Valor da característica150 A
Nome da característicaIntervalo de configuração do atraso de rearme após curto-circuíto (EF007129)
Valor da característica300 A
Nome da característicaFaixa de ajuste da disparo em curto-circuito não retardada (EF007131)
Valor da característica1800 A
Nome da característicaConstrução do dispositivo (EF008240)
Valor da característicaTécnica de instalação fixa para dispositivo embutido
Nome da característicaProteção integrada de falta à terra (EF007296)
Valor da característicaNão
Nome da característicaTipo de conexão elétrica do circuito principal (EF006819)
Valor da característicaGrampo de quadro
Nome da característicaAdequado para montagem em calha DIN (calha superior) (EF007250)
Valor da característicaNão
Nome da característicaMontagem em calha DIN (calha superior) opcional (EF008904)
Valor da característicaSim
Nome da característicaNúmero de contatos auxiliares como contato normalmente fechado (EF001377)
Valor da característica0
Nome da característicaNúmero de contatos auxiliares como contato normalmente aberto (EF001376)
Valor da característica0
Nome da característicaNúmero de contatos auxiliares como contato de comutação (EF003531)
Valor da característica0
Nome da característicaRelé de sinalização de gatilho disponível (EF007006)
Valor da característicaNão
Nome da característicaCom passagem de subtensão integrada (EF001390)
Valor da característicaNão
Nome da característicaNúmero de polos (EF001391)
Valor da característica3
Nome da característicaPosição de conexão do circuito de corrente principal (EF006671)
Valor da característicaLado frontal
Nome da característicaTipo de elemento de controlo (EF006976)
Valor da característicaAlavanca basculante
Nome da característicaDispositivo completo com unidade de proteção (EF008906)
Valor da característicaSim
Nome da característicaAcionamento do motor integrado (EF006697)
Valor da característicaNão
Nome da característicaAcionamento do motor opcional (EF007386)
Valor da característicaSim
Nome da característicaGrau de proteção (IP) (EF005474)
Valor da característicaIP20

DATASHEET - PDF
