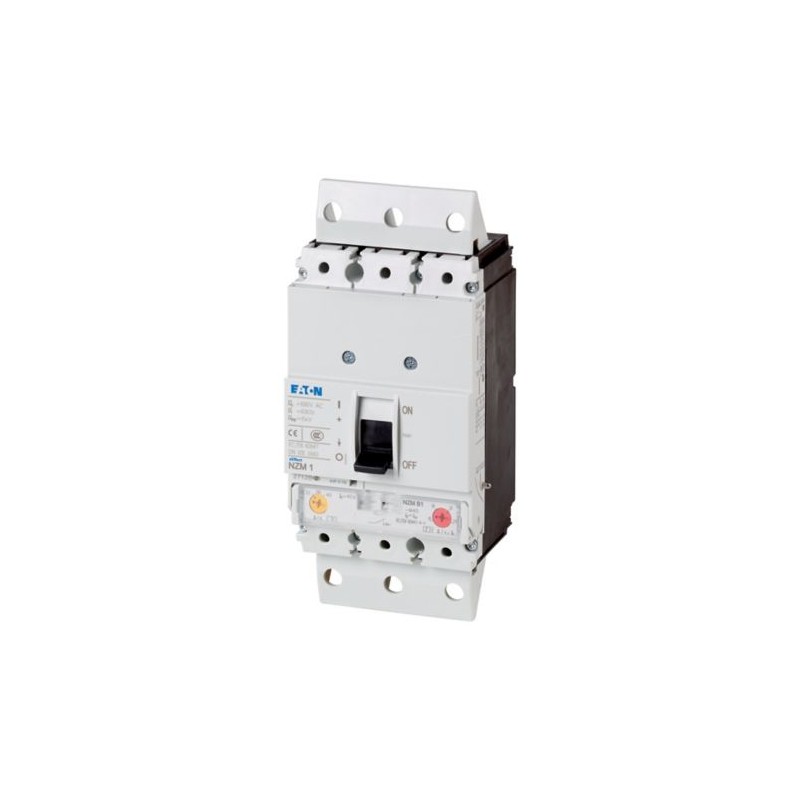

NZMN1-A40-SVE 112757 0004357007 EATON ELECTRIC Disjuntor, 3P, Iu: 40A Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

NZMN1-A40-SVE 112757 0004357007 EATON ELECTRIC Disjuntor, 3P, Iu: 40A

NZMN1-A40-SVE

112757

0004357007

EATON-MOELLER

Disjuntor, 3P, Iu: 40A

Mais detalhes


Disjuntores de baixa tensão > Interruptor para proteção de transformadores, geradores e sistemas

NZM Molded Case Automatic Switches

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $365.09
Preço unitário: $365.09

*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Mais informação

▲


Disjuntor, 3p, 40A, módulo de plug-in
Disjuntor NZM1, 3 pólos, capacidade de Comutação de 400/415 V 50 Hz( Uti ): 50 kA, corrente Nominal = nominal ininterrupta de corrente corrente Nominal = nominal ininterrupta de corrente( Na = Ui ): 40, tipo de Instalação: Plug-in de unidades, Caixa de terminais, Padrão/Aprovação: IEC, função de Proteção: Sistema e proteção do cabo

Programa de entrega

A gama de produtos
Disjuntor
Função de proteção
Sistema e proteção do cabo
Padrão/Aprovação
IEC
Tipo de instalação
Plug-in de unidades
O sistema de liberação
Thermomagnetic lançamento
Construção de tamanho
NZM1
Número de pólos
3 pólo
Equipamento padrão
Caixa de terminais
Capacidade de comutação de
400/415 V 50 Hz [Eucu]
50 kA
Corrente nominal = nominal ininterrupta de corrente [In= Euu]
Corrente nominal = nominal ininterrupta de corrente [In= Euu]
40 A
A faixa de ajuste de
Desarme de sobrecarga[Eur]
32 - 40 A
Curto-circuito lançamentos[Eurm]Não-atrasada[Eueu= Eunx ...]
8 - 10
Curto-circuito lançamentos[Eurm]
320 - 400

Dados técnicos

Geral
Normas
IEC/EN 60947
Proteção contra contato direto
Dedo e volta com mão-de-prova para VDE 0106 Parte 100
Climáticas revisão de texto
Calor úmido, constante, IEC 60068-2-78
Calor úmido, cíclico, IEC 60068-2-30
Temperatura ambienteTemperatura ambiente, de armazenamento
- 40 - + 70 °C
Temperatura ambienteOperação
-25 - +70 °C
Mecânica, resistência ao choque (10 ms semi-senoidal de choque), de acordo com a norma IEC 60068-2-27
20 (meia-sinusoidal choque de 20 ms) g
Isolamento de segurança EN 61140Entre contatos auxiliares e principais contatos
500 V CA
Isolamento de segurança EN 61140entre os contatos auxiliares
300 V AC
Posição de montagem
Vertical e 90° em todas as direções
Com XFI de falha de aterramento de lançamento:
- NZM1, N1, NZM2, N2: vertical e 90° em todas as direções
com o plug-in do unit
- NZM1, N1, NZM2, N2: vertical, 90° esquerda/direita
com gaveta extraível:
- NZM3, N3: vertical, 90° esquerda/direita
- NZM4, N4: vertical
com o operador remoto:
- NZM2, N(S)2, NZM3, N(S)3, NZM4, N(S)4: vertical e 90° em todas as direções

Direção de alimentação de entrada
conforme necessário
Grau de proteçãoDispositivo
No operacionais área de controles: IP20 (basic grau de proteção)
Grau de proteçãoCompartimentos
Com isolamento de som surround: IP40
Com porta de acoplamento punho rotativo: IP66
Grau de proteçãoTerminações
Túnel de terminal: IP10
Fase isolante e tira de terminal: IP00
Outros dados técnicos (folha de catálogo)
Disjuntores
Corrente nominal = nominal ininterrupta de corrente [In= Euu]
40 A
Nominal a tensão de pico invariability [Uimp]Contatos principais
6000 V
Nominal a tensão de pico invariability [Uimp]Contatos auxiliares
6000 V
Tensão operacional nominal [Ue]
690 V AC
Categoria de sobretensão/grau de poluição
III/3
Tensão nominal de isolamento [Ueu]
690 V
Use no revelaram a existência de sistemas de abastecimento de
Não 690 V
Capacidade de comutação de
Nominal de curto-circuito capacidade de tomada de [eucm]240 V [Icm]
187 kA
Nominal de curto-circuito capacidade de tomada de [eucm]400/415 V [Icm]
105 kA
Nominal de curto-circuito capacidade de tomada de [eucm]440 V, 50/60 Hz [Eucm]
74 kA
Nominal de curto-circuito capacidade de tomada de [eucm]525 V, 50/60 Hz [Eucm]
40 kA
Nominal de curto-circuito capacidade de tomada de [eucm]690 V 50/60 H [Ic]
17 kA
Nominal de interrupção de curto-circuito capacidade que eucn[Eucn]Uti IEC/EN 60947 ciclo de teste, O-t-CO [Uti]240 V, 50/60 Hz [Eucu]
85 kA
Nominal de interrupção de curto-circuito capacidade que eucn[Eucn]Uti IEC/EN 60947 ciclo de teste, O-t-CO [Uti]400/415 V 50/60 Hz [Eucu]
50 kA
Nominal de interrupção de curto-circuito capacidade que eucn[Eucn]Uti IEC/EN 60947 ciclo de teste, O-t-CO [Uti]440 V, 50/60 Hz [Eucu]
35 kA
Nominal de interrupção de curto-circuito capacidade que eucn[Eucn]Uti IEC/EN 60947 ciclo de teste, O-t-CO [Uti]525 V, 50/60 Hz [Eucu]
20 kA
Nominal de interrupção de curto-circuito capacidade que eucn[Eucn]Uti IEC/EN 60947 ciclo de teste, O-t-CO [Uti]690 V 50/60 Hz [Eucu]
10 kA
Nominal de interrupção de curto-circuito capacidade que eucn[Eucn]Ics IEC/EN 60947 ciclo de teste, O-t-CO-t-CO [Ics]240 V, 50/60 Hz [Eucs]
85 kA
Nominal de interrupção de curto-circuito capacidade que eucn[Eucn]Ics IEC/EN 60947 ciclo de teste, O-t-CO-t-CO [Ics]400/415 V 50/60 Hz [Eucs]
50 kA
Nominal de interrupção de curto-circuito capacidade que eucn[Eucn]Ics IEC/EN 60947 ciclo de teste, O-t-CO-t-CO [Ics]440 V, 50/60 Hz [Eucs]
35 kA
Nominal de interrupção de curto-circuito capacidade que eucn[Eucn]Ics IEC/EN 60947 ciclo de teste, O-t-CO-t-CO [Ics]525 V, 50/60 Hz [Eucs]
10 kA
Nominal de interrupção de curto-circuito capacidade que eucn[Eucn]Ics IEC/EN 60947 ciclo de teste, O-t-CO-t-CO [Ics]690 V 50/60 Hz [Eucs]
7.5 kA
Nominal de interrupção de curto-circuito capacidade que eucn[Eucn]
Máxima do fusível, se a espera correntes de curto-circuito no local de instalação exceder a capacidade de comutação do disjuntor.
Categoria de utilização da norma IEC/EN 60947-2
Um
Vida útil, mecânico(de que o max. 50 % viagem pelo shunt/subtensão) [Operações]
Vinte mil
Vida útil elétricaAC-1400 V 50/60 Hz [Operações]
Dez mil
Vida útil elétricaAC-1415 V, 50/60 Hz [Operações]
Dez mil
Vida útil elétricaAC-1690 V 50/60 Hz [Operações]
Sete mil e quinhentos
Vida útil elétricaMax. frequência de operação
120 Ops/h
Total de tempo de interrupção em curto-circuito
< 10 ms
A capacidade do Terminal
Equipamento padrão
Caixa de terminais
Acessórios necessários
NZM1-XSVS
Acessórios opcionais
Conexão a parafuso
Túnel de terminal
ligação traseira
Rodada condutor de cobreCaixa de terminaisSólidos
1 x (10 - 16)
2 x (6 - 16) mmDois
Rodada condutor de cobreCaixa de terminaisEncalhado
1 x (10 - 70)3)
2 x (6-25) mmDois
Rodada condutor de cobreCaixa de terminais
3)Até 95 mm2 pode ser conectado, dependendo do fabricante do cabo.
Rodada condutor de cobreTúnel de terminalSólidos
1 x 16 mmDois
Rodada condutor de cobreTúnel de terminalEncalhado1-buraco
1 x (25 - 95) mmDois
Rodada condutor de cobreParafuso do terminal e traseira-conexão do ladoDireto no switchSólidos
1 x (10 - 16)
2 x (6 - 16) mmDois
Rodada condutor de cobreParafuso do terminal e traseira-conexão do ladoDireto no switchEncalhado
1 x (10 - 70)3)
2 x 25 mmDois
Rodada condutor de cobreParafuso do terminal e traseira-conexão do ladoDireto no switch
3)Até 95 mm2 pode ser conectado, dependendo do fabricante do cabo.
Al circular condutorTúnel de terminalSólidos
1 x 16 mmDois
Al circular condutorTúnel de terminalEncalhadoEncalhado
1 x (25 - 95) mmDois
Al circular condutorParafuso do terminal e traseira-conexão do ladoDireto no switchSólidos
1 x (10 - 16)
2 x (10 - 16) mmDois
Al circular condutorParafuso do terminal e traseira-conexão do ladoDireto no switchEncalhado
1 x (25 - 35)
2 x (25 - 35) mmDois
Cu de faixa (número de segmentos x largura x segmento de espessura)Caixa de terminais [min.]
2 x 9 x 0,8 mm
Cu de faixa (número de segmentos x largura x segmento de espessura)Caixa de terminais [max.]
9 x 9 x 0,8 mm
Barramento de cobre (largura x espessura) [mm]Parafuso do terminal e traseira-conexão do ladoConexão a parafuso
M6
Barramento de cobre (largura x espessura) [mm]Parafuso do terminal e traseira-conexão do ladoDireto no switch [min.]
12 x 5 mm
Barramento de cobre (largura x espessura) [mm]Parafuso do terminal e traseira-conexão do ladoDireto no switch [max.]
16 x 5 mm
Cabos de controle
1 x (0.75 - 2.5)
2 x (0.75 - 1.5) mmDois

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
40 A
Equipamento de dissipação de calor, dependente da corrente [Pvid]
10.66 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+70 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

De baixa tensão industrial componentes (EG000017) / Poder do disjuntor para trafo/gerador/instalação de proteção (EC000228)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / disjuntor (LV < 1 kV) / disjuntor para poder transformador, gerador e sistema de proteção ([email protected] [AJZ716013])
Avaliado permanente de corrente Ui
40 A
Tensão nominal
690 - 690 V
Nominal de interrupção de curto-circuito capacidade lcu em 400 V, 50 Hz
50 kA
Sobrecarga de lançamento configuração atual
32 - 40 A
Faixa de ajuste de curto prazo atrasada curto-circuito lançamento
0 - 0
Faixa de ajuste de tempo de desarme sem curto-circuito lançamento
320 - 400
Integrado de proteção contra falha de aterramento
Nenhum
Tipo de conexão elétrica do circuito principal
Quadro de grampo
Construção de dispositivos
Construído-em dispositivo plug-in técnica
Adequado para calha DIN (cartola trilho de montagem
Nenhum
Trilho DIN (cartola trilho de montagem opcionais
Sim
Número de contatos auxiliares como contato normalmente fechado
Zero
Número de contatos auxiliares como contato normalmente aberto
Zero
Número de contatos auxiliares como contato
Zero
Com desligado indicador de
Nenhum
Com menos de liberação de tensão
Nenhum
Número de pólos
Três
A posição de conexão para o principal circuito de corrente
Lado frontal
Tipo de elemento de controle
Rocker alavanca
Completo do dispositivo com unidade de proteção
Sim
Motor da unidade integrada
Nenhum
O Motor de acionamento opcional
Nenhum
Grau de proteção (IP)
IP20

Características

Curva característica
123U177
Curva característica
1230DIA-3
A corrente
Curva característica
1230DIA-13
Deixe-através da energia

Dimensões

123X039
① Sopram de fora da área, distância mínima de partes adjacentes
1230DIM-224

Avaliações: (0) ▲

Não há comentários do produto ainda.

Adicionar avaliação
Adicionar avaliação
ocultar formulário
Avaliação:
Nome:
Email:
Título:
Opinión:
Você recomendaria esse produto para comprar?
  Captcha
  Adicionar avaliação

Últimas opiniões dos nossos clientes

Todas as classificações que recebemos a partir dos itens que oferecemos são reais e verificadas. Um pequeno gesto, mas muito valioso. Então, obrigado por esse minuto você gasta em deixar-nos a sua opinião e classificação de produtos, porque nos ajuda a continuar a melhorar e oferecer maior qualidade de serviço.
