> EATON - MOELLER>NZM Molded Case Automatic Switches >NZMH2-VEF225-BT-NA 107841 ELECTRIC disjuntor seletiva, 3P, Iu: 225A
Produto anterior Próximo produto

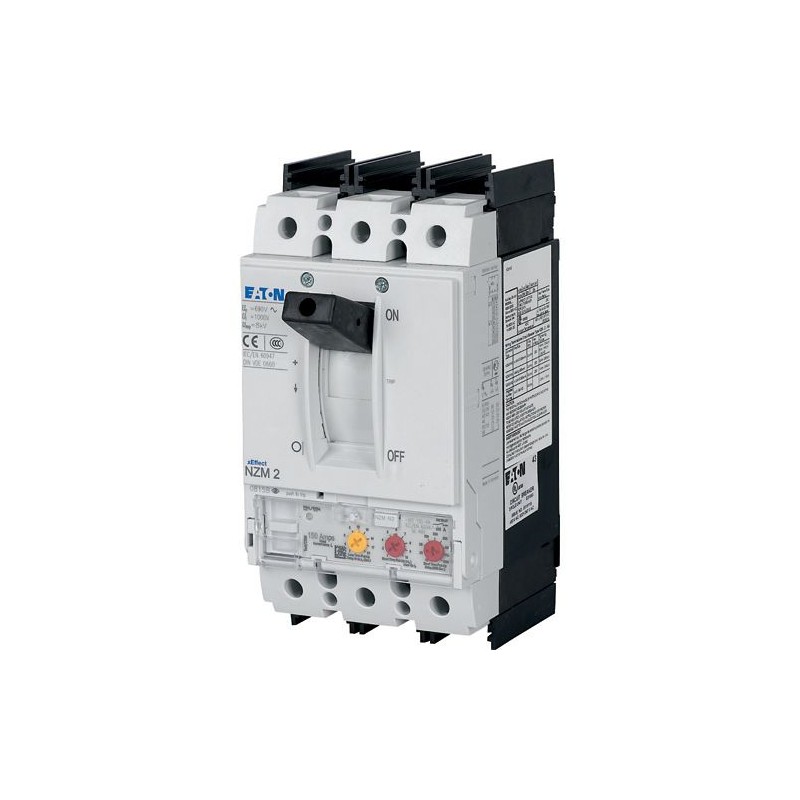

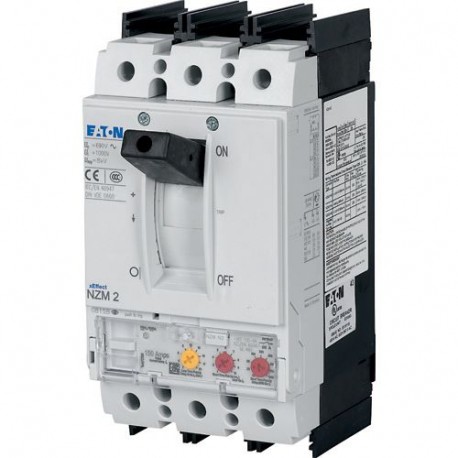

NZMH2-VEF225-BT-NA 107841 EATON ELECTRIC disjuntor seletiva, 3P, Iu: 225A Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

NZMH2-VEF225-BT-NA 107841 EATON ELECTRIC disjuntor seletiva, 3P, Iu: 225A

NZMH2-VEF225-BT-NA

107841

EATON-MOELLER

disjuntor seletiva, 3P, Iu: 225A

Série NZM.. -VER.. Os disjuntores NA cobrem todos os casos de aplicação com apenas quatro tamanhos compactos e são adequados para uso no mercado global. Os grupos de funções modulares sempre tornam a montagem flexível. Com atuadores eletrônicos para sistemas e proteção de cabos, seletivos e geradores. Proteção contra curto-circuito contra sobrecargas, breve e sem atrasos. Notas: Os interruptores estão em conformidade com os regulamentos UL/CSA e IEC. A placa de classificação contém os valores de desempenho de comutação IEC. A sobrecarga fixa libera IR, medição RMS e memória térmica. Ajuste de atraso de tempo ajustável para superar picos de corrente tr: 2-20s a 6xIr. Tempo de desaceleração ajustável tsd: estágios: 0, 1000ms. Função constante i2t: fixa OFF

Mais detalhes


Aparelhos elétricos de baixa tensão > Interruptor para proteção de transformadores, geradores e sistemas

NZM Molded Case Automatic Switches

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton Moeller series NZM molded case circuit breaker electronic
Catalog Number
107841
EAN
4015081074914
Product Length/Depth
149 mm
Product Height
195 mm
Product Width
105 mm
Product Weight
2.345 kg
Compliances
RoHS conform
Certifications
UL 489
Specially designed for North America
CSA-C22.2 No. 5-09
UL/CSA
UL (File No. E31593)
CSA (File No. 22086)
CE marking
IEC
CSA certified
IEC/EN 60947
UL listed
CSA (Class No. 1432-01)
IEC 60947-2
UL (Category Control Number DIVQ)
Model Code
NZMH2-VEF225-BT-NA

Dados técnicos - elétricos

Voltage rating
690 V - 690 V
Rated operating voltage Ue (UL) - max
600Y/347 V, 480 V
Rated impulse withstand voltage (Uimp) at auxiliary contacts
6000 V
Rated impulse withstand voltage (Uimp) at main contacts
8000 V
Rated operational current
225 A (660-690 V AC-3, making and breaking capacity)
225 A (690 V AC -1, making and breaking capacity)
300 A (380/400 V AC-1, making and breaking capacity)
300 A (415 V AC-1, making and breaking capacity)
Rated short-time withstand current (t = 0.3 s)
1.9 kA
Rated short-time withstand current (t = 1 s)
1.9 kA
Amperage Rating
225 A
Instantaneous current setting (Ii) - min
2700 A
Instantaneous current setting (Ii) - max
2700 A
Overload current setting (Ir) - min
225 A
Overload current setting (Ir) - max
225 A
Short delay current setting (Isd) - min
450 A
Short delay current setting (Isd) - max
2250 A
Short-circuit release delayed setting - min
450 A
Short-circuit release delayed setting - max
2250 A
Short-circuit release non-delayed setting - min
2700 A
Short-circuit release non-delayed setting - max
2700 A
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 230 V, 50/60 Hz
150 kA
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 400/415 V, 50/60 Hz
150 kA
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 440 V, 50/60 Hz
130 kA
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 525 V, 50/60 Hz
37.5 kA
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 690 V, 50/60 Hz
5 kA
Rated short-circuit making capacity Icm at 240 V, 50/60 Hz
330 kA
Rated short-circuit making capacity Icm at 400/415 V, 50/60 Hz
330 kA
Rated short-circuit making capacity Icm at 440 V, 50/60 Hz
286 kA
Rated short-circuit making capacity Icm at 525 V, 50/60 Hz
105 kA
Rated short-circuit making capacity Icm at 690 V, 50/60 Hz
40 kA
Short-circuit total breaktime
< 10 ms
Low-voltage HBC fuse - max
355 A gG/gL
Electrical connection type of main circuit
Frame clamp
Isolation
300 V AC (between the auxiliary contacts)
500 V AC (between auxiliary contacts and main contacts)
Number of operations per hour - max
120
Handle type
Rocker lever
Utilization category
A (IEC/EN 60947-2)
Overvoltage category
III
Pollution degree
3
Lifespan, electrical
5000 operations at 690 V AC-3
7500 operations at 690 V AC-1
10000 operations at 400 V AC-1
6500 operations at 400 V AC-3
6500 operations at 415 V AC-3
Direction of incoming supply
As required

Dados técnicos - comunicação

Rated impulse withstand voltage (Uimp) at auxiliary contacts
6000 V
Rated impulse withstand voltage (Uimp) at main contacts
8000 V
Rated operational current
225 A (660-690 V AC-3, making and breaking capacity)
225 A (690 V AC -1, making and breaking capacity)
300 A (380/400 V AC-1, making and breaking capacity)
300 A (415 V AC-1, making and breaking capacity)
Rated short-time withstand current (t = 0.3 s)
1.9 kA
Rated short-time withstand current (t = 1 s)
1.9 kA
Amperage Rating
225 A
Instantaneous current setting (Ii) - min
2700 A
Instantaneous current setting (Ii) - max
2700 A
Overload current setting (Ir) - min
225 A
Overload current setting (Ir) - max
225 A
Short delay current setting (Isd) - min
450 A
Short delay current setting (Isd) - max
2250 A
Short-circuit release delayed setting - min
450 A
Short-circuit release delayed setting - max
2250 A
Short-circuit release non-delayed setting - min
2700 A
Short-circuit release non-delayed setting - max
2700 A
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 230 V, 50/60 Hz
150 kA
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 400/415 V, 50/60 Hz
150 kA
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 440 V, 50/60 Hz
130 kA
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 525 V, 50/60 Hz
37.5 kA
Rated short-circuit breaking capacity Ics (IEC/EN 60947) at 690 V, 50/60 Hz
5 kA
Rated short-circuit making capacity Icm at 240 V, 50/60 Hz
330 kA
Rated short-circuit making capacity Icm at 400/415 V, 50/60 Hz
330 kA
Rated short-circuit making capacity Icm at 440 V, 50/60 Hz
286 kA
Rated short-circuit making capacity Icm at 525 V, 50/60 Hz
105 kA
Rated short-circuit making capacity Icm at 690 V, 50/60 Hz
40 kA
Short-circuit total breaktime
< 10 ms
Low-voltage HBC fuse - max
355 A gG/gL
Electrical connection type of main circuit
Frame clamp
Isolation
300 V AC (between the auxiliary contacts)
500 V AC (between auxiliary contacts and main contacts)
Number of operations per hour - max
120
Handle type
Rocker lever
Utilization category
A (IEC/EN 60947-2)
Overvoltage category
III
Pollution degree
3
Lifespan, electrical
5000 operations at 690 V AC-3
7500 operations at 690 V AC-1
10000 operations at 400 V AC-1
6500 operations at 400 V AC-3
6500 operations at 415 V AC-3
Direction of incoming supply
As required

Dados técnicos - mecânicos

Mounting Method
Built-in device fixed built-in technique
Fixed
DIN rail (top hat rail) mounting optional
Degree of protection
IP20
IP20 (basic degree of protection, in the operating controls area)
Degree of protection (IP), front side
IP66 (with door coupling rotary handle)
IP40 (with insulating surround)
Degree of protection (terminations)
IP00 (terminations, phase isolator and strip terminal)
IP10 (tunnel terminal)
Protection against direct contact
Finger and back-of-hand proof to DIN EN 50274/VDE 0106 part 110
Shock resistance
20 g (half-sinusoidal shock 20 ms)
Number of auxiliary contacts (change-over contacts)
0
Number of auxiliary contacts (normally closed contacts)
0
Number of auxiliary contacts (normally open contacts)
0
Position of connection for main current circuit
Front side
Climatic proofing
Damp heat, cyclic, to IEC 60068-2-30
Damp heat, constant, to IEC 60068-2-78
Lifespan, mechanical
20000 operations

ETIM for 107841 Componentes industriais para Baixa Tensão (EC000228)
Característica Valor
Corrente permanente nominal Iu (EF001389) 225 A
Intervalo de tensões especificadas (EF003977) 690 V
Corrente nominal de comutação de curto-circuito Icu a 400 V, 50 Hz (EF007048) 150 kA
Configuração de corrente da proteção contra sobrecargas (EF002336) 225 A
Intervalo de configuração do atraso de rearme após curto-circuíto (EF007129) 450 A
Faixa de ajuste da disparo em curto-circuito não retardada (EF007131) 2700 A
Construção do dispositivo (EF008240) Técnica de instalação fixa para dispositivo embutido
Proteção integrada de falta à terra (EF007296) Não
Tipo de conexão elétrica do circuito principal (EF006819) Grampo de quadro
Adequado para montagem em calha DIN (calha superior) (EF007250) Não
Montagem em calha DIN (calha superior) opcional (EF008904) Sim
Número de contatos auxiliares como contato normalmente fechado (EF001377) 0
Número de contatos auxiliares como contato normalmente aberto (EF001376) 0
Número de contatos auxiliares como contato de comutação (EF003531) 0
Relé de sinalização de gatilho disponível (EF007006) Não
Com passagem de subtensão integrada (EF001390) Não
Número de polos (EF001391) 3
Posição de conexão do circuito de corrente principal (EF006671) Lado frontal
Tipo de elemento de controlo (EF006976) Alavanca basculante
Dispositivo completo com unidade de proteção (EF008906) Sim
Acionamento do motor integrado (EF006697) Não
Acionamento do motor opcional (EF007386) Sim
Grau de proteção (IP) (EF005474) IP20

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
