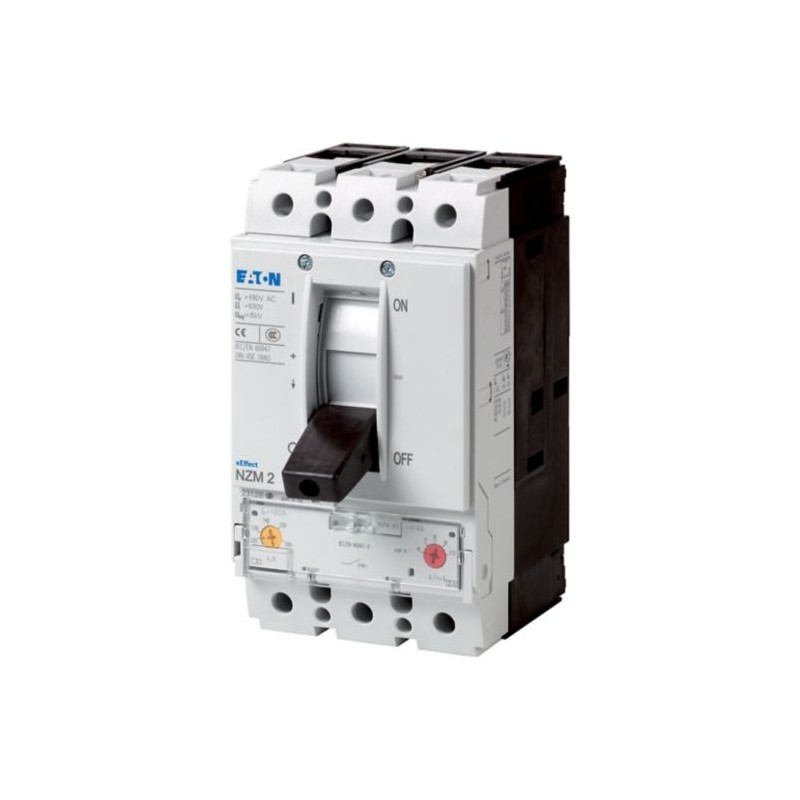

EATON - MOELLER NZMB2-A250-KCU-NA 113029 Y7-113029 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

NZMB2-A250-KCU-NA 113029 Y7-113029 EATON ELECTRIC Disjuntor, 3P, Iu: 250A

Referência: NZMB2-A250-KCU-NA

Código: 113029

Número de catálogo: Y7-113029

Fabricante: EATON - MOELLER

Descrição:

Disjuntor, 3P, Iu: 250A
Disjuntor NZM, 3P, 250A
Disjuntor, 3p, 250A
Os disjuntores da série NZM cobrem todos os casos de aplicação com apenas quatro tamanhos compactos e são adequados para o mercado IEC e UL. A instalação é sempre flexível graças ao uso de grupos de funções modulares.

Categorias:

  • Aparelhos elétricos de baixa tensão > Interruptor para proteção de transformadores, geradores e sistemas
  • EATON - MOELLER > NZM Molded Case Automatic Switches

Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 722,64 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 3 semanas.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

JÁ VISTOS

MAIS INFORMAÇÃO

Verificação de projeto como de acordo com a IEC/EN 61439(Mostra)(Ocultar recursos)
Dados técnicos para verificação de projeto
Equipamento de dissipação de calor, dependente da corrente
Pvid W 58.13
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças
10.2.2 resistência à Corrosão
Atende a norma de produto.
10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto.
10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto.
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto.
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto.
10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.7 Inscrições
Atende a norma de produto.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento
10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 6.0
De baixa tensão industrial componentes (EG000017) / Poder do disjuntor para trafo/gerador/instalação prot. (EC000228)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / disjuntor (LV < 1 kV) / disjuntor para poder transformador, gerador e sistema de proteção (ecl@ss8.1-27-37-04-09 [AJZ716010])
Avaliado permanente de corrente Ui
Um 250
Tensão nominal
V 440 - 440
Nominal de interrupção de curto-circuito capacidade lcu em 400 V, 50 Hz
kA 25
Sobrecarga de lançamento configuração atual
Um 200 - 250
Faixa de ajuste de curto prazo atrasada curto-circuito lançamento
Um 1500 - 2500
Faixa de ajuste de tempo de desarme sem curto-circuito lançamento
Um 200 - 250
Integrado de proteção contra falha de aterramento
Nenhum
Tipo de conexão elétrica do circuito principal
-
Construção de dispositivos
Construído-em dispositivo fixo construído-em técnica de
Adequado para calha DIN (cartola trilho de montagem
Nenhum
Trilho DIN (cartola trilho de montagem opcionais
Sim
Número de contatos auxiliares como contato normalmente fechado
0
Número de contatos auxiliares como contato normalmente aberto
0
Número de contatos auxiliares como contato
0
Desligado indicador disponível
Nenhum
Com menos de liberação de tensão
Nenhum
Número de pólos
3
A posição de conexão para o principal circuito de corrente
Lado frontal
Tipo de elemento de controle
Rocker alavanca
Completo do dispositivo com unidade de proteção
Sim
Motor da unidade integrada
Nenhum
O Motor de acionamento opcional
Sim
Grau de proteção (IP)
IP20
Aprovações
Padrões De Produto UL 489; CSA-C22.2 Nº 5-09; IEC 60947-2; marcação CE
UL Arquivo Nº. E31593
UL Controlo de Categoria Nenhuma. DIVQ
CSA Arquivo. 022086
CSA Classe Nenhuma. 1432-01
América Do Norte Certificação UL, CSA
Especialmente concebido para a América do Norte Sim
Adequado para Alimentador de circuitos, circuitos de ramos
Limitação De Corrente Do Disjuntor Sim
Max. Tensão Nominal 600Y/347 V, 480 V
Grau de Proteção IEC: IP20; UL/CSA Tipo: -
Dados CAD
>Produto específico de dados CAD
>Visualização em 3D

ETIM for 113029 Componentes industriais para Baixa Tensão (EC000228)

Nome da característicaCorrente permanente nominal Iu (EF001389)
Valor da característica250 A
Nome da característicaIntervalo de tensões especificadas (EF003977)
Valor da característica440 V
Nome da característicaCorrente nominal de comutação de curto-circuito Icu a 400 V, 50 Hz (EF007048)
Valor da característica25 kA
Nome da característicaConfiguração de corrente da proteção contra sobrecargas (EF002336)
Valor da característica200 A
Nome da característicaIntervalo de configuração do atraso de rearme após curto-circuíto (EF007129)
Valor da característica0 A
Nome da característicaFaixa de ajuste da disparo em curto-circuito não retardada (EF007131)
Valor da característica200 A
Nome da característicaConstrução do dispositivo (EF008240)
Valor da característicaTécnica de instalação fixa para dispositivo embutido
Nome da característicaProteção integrada de falta à terra (EF007296)
Valor da característicaNão
Nome da característicaTipo de conexão elétrica do circuito principal (EF006819)
Valor da característicaOutro
Nome da característicaAdequado para montagem em calha DIN (calha superior) (EF007250)
Valor da característicaNão
Nome da característicaMontagem em calha DIN (calha superior) opcional (EF008904)
Valor da característicaSim
Nome da característicaNúmero de contatos auxiliares como contato normalmente fechado (EF001377)
Valor da característica0
Nome da característicaNúmero de contatos auxiliares como contato normalmente aberto (EF001376)
Valor da característica0
Nome da característicaNúmero de contatos auxiliares como contato de comutação (EF003531)
Valor da característica0
Nome da característicaRelé de sinalização de gatilho disponível (EF007006)
Valor da característicaNão
Nome da característicaCom passagem de subtensão integrada (EF001390)
Valor da característicaNão
Nome da característicaNúmero de polos (EF001391)
Valor da característica3
Nome da característicaPosição de conexão do circuito de corrente principal (EF006671)
Valor da característicaLado frontal
Nome da característicaTipo de elemento de controlo (EF006976)
Valor da característicaAlavanca basculante
Nome da característicaDispositivo completo com unidade de proteção (EF008906)
Valor da característicaSim
Nome da característicaAcionamento do motor integrado (EF006697)
Valor da característicaNão
Nome da característicaAcionamento do motor opcional (EF007386)
Valor da característicaSim
Nome da característicaGrau de proteção (IP) (EF005474)
Valor da característicaIP20
