EATON - MOELLERDesconexões e Comutadores CamTM/E-FRONTSCHILD-NR(*) 239021 Y7-239021 EATON ELECTRIC faceplate especial

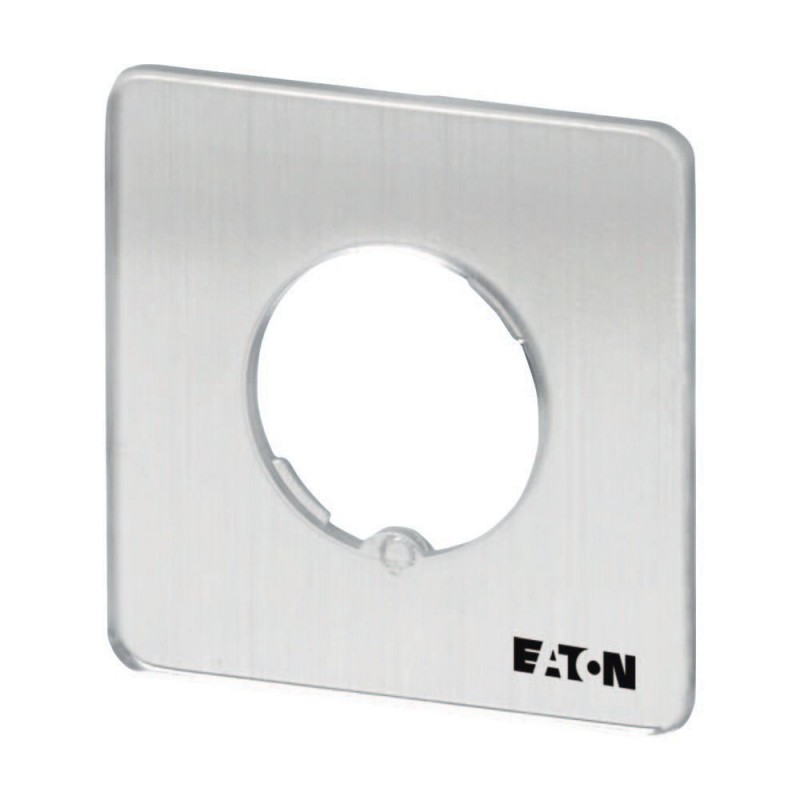

EATON - MOELLER TM/E-FRONTSCHILD-NR(*) 239021 Y7-239021 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

TM/E-FRONTSCHILD-NR(*) 239021 Y7-239021 EATON ELECTRIC faceplate especial

Referência: TM/E-FRONTSCHILD-NR(*)

Código: 239021

Número de catálogo: Y7-239021

Fabricante: EATON - MOELLER

Descrição:

faceplate especial
Placa indicadora; Para TM-.../E
Placa facial, para TM/E
Placa frontal, Para uso com: TM.../E, Dimensões (largura x altura): 29 x 29 (para estrutura 30 x 30) mm

Categorias:

  • Aparelhos elétricos de baixa tensão > Etiqueta para dispositivos de comando
  • EATON - MOELLER > Desconexões e Comutadores Cam

Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

* Este artigo é restrito. Por favor, peça-nos um orçamento para verificar se há unidades disponíveis ou você oferecer um produto alternativo.

Solicite um orçamento e verificaremos a disponibilidade das unidades. Caso não estejam disponíveis, um dos nossos técnicos procurará uma solução alternativa.

JÁ VISTOS

MAIS INFORMAÇÃO

Placa frontal, por TM/E
Placa frontal, Para utilização com: TM.../E, Dimensões (W x H): 29 x 29 (quadro 30 x 30) mm

Programa de entrega

Função básica
Placas frontais
Função
Padrão de placa frontal
Pode ser gravada a laser, → Nota
Para uso com
TM.../E
Dimensões (W x H)
29 x 29 (quadro 30 x 30) mm

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
0
Dissipação de calor por pólo, dependente da corrente [Pvid]
0 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
0 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
0 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+50 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
Não aplicável.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

De baixa tensão industrial componentes (EG000017) / placa de Texto para dispositivos de circuito de controle (EC000624)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Comando e dispositivo de alarme / placa de Identificação de dispositivos de comando (ecl@ss10.0.1-27-37-12-25 [AKF043014])
Impressão
Sem marca
Selo ISO símbolos
Sem marca
Cor
Outros
Forma
Praça
Largura
29 mm
Altura
29 mm
Diâmetro externo
0 mm

Aprovações

América Do Norte Certificação
UL/CSA não necessário

ETIM for 239021 Componentes industriais para Baixa Tensão (EC000624)

Nome da característicaSignificado da marcação (EF015918)
Valor da característicaOutro
Nome da característicaLíngua da marcação (EF015922)
Valor da característicaOutro
Nome da característicaImpressão de símbolos ISO (EF006094)
Valor da característicaOutro
Nome da característicaCor (EF000007)
Valor da característicaPrateado
Nome da característicaForma (EF000051)
Valor da característicaQuadrado
Nome da característicaLargura (EF000008)
Valor da característica28 mm
Nome da característicaAltura (EF000040)
Valor da característica1 mm
Nome da característicaDiâmetro externo (EF000015)
Valor da característica0 mm

DATASHEET - PDF

Título
Tamanho
Tipo
PDF EATON SAFE SWITCHING EN
935 Kbytes
PDF CATALOGUE EATON EN
38 Mbytes
