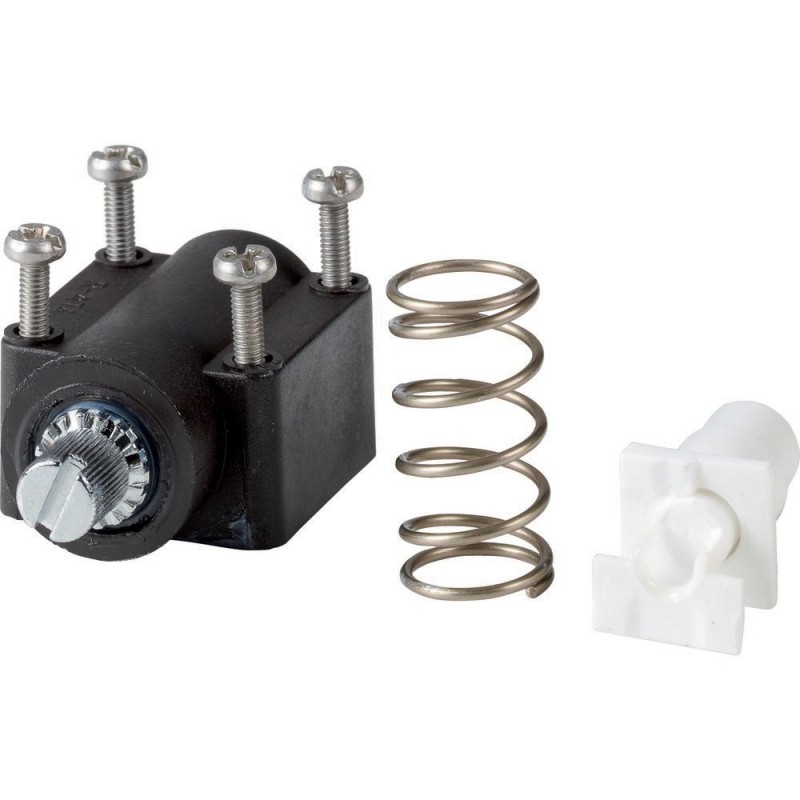

EATON - MOELLER R-AT4 095687 4356054 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

R-AT4 095687 4356054 EATON ELECTRIC cabeça de acoplamento Giro

Referência: R-AT4

Código: 095687

Número de catálogo: 4356054

Fabricante: EATON - MOELLER

Descrição:

cabeça de acoplamento Giro
Cabeça de acionamento; Alavanca rotativa; Para AT4
Cabeça de acionamento giratória
Cabeçote de controle para AT4, IEC EN 60947-5-1, dispositivo para mercados mundiais, sistema modular, também para uso em circuitos de segurança

Categorias:

  • Sensores > Cabeçote de acionamento do interruptor de posição / dobradiça
  • EATON - MOELLER > Interruptores de posição

Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Solicite um orçamento e verificaremos a disponibilidade das unidades. Caso não estejam disponíveis, um dos nossos técnicos procurará uma solução alternativa.

JÁ VISTOS

MAIS INFORMAÇÃO

Rotary cabeça de accionamento da unidade
Cabeça de operação para AT4, IEC EN 60947-5-1, dispositivo para mercados de todo o mundo, o sistema modular, também para uso em circuitos de segurança

Programa de entrega

Função básica
Componentes
Parte do grupo de referência
AT4
A gama de produtos
Rotary cabeça de accionamento da unidade
Descrição
Para completar isolados de gabinete I-AT4
Em conjunto com atuadores H...
direcional dependentes contactar
Max. a velocidade de funcionamento do lateral
Três
1.5
Ângulo de atuação
Quinze
50 Graus
Para uso com
I-AT4
IA-AT4
Notas
A cabeça de operação pode ser girada em incrementos de 90° para adaptar para o especificado abordagem direção.

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
0
Dissipação de calor por pólo, dependente da corrente [Pvid]
0 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
0 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
0 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+70 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Por favor informe-se
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
Não aplicável.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

Sensores (EG000026) / Unidade de cabeça para os interruptores de posição/dobradiça de curso (EC001483)
De engenharia elétrica, automação, controle de processo / engenharia de Binário tecnologia de sensor de segurança, relacionadas com a tecnologia de sensor / interruptor de Posição com função / Unidade de cabeça para os interruptores de posição (ecl@ss10.0.1-27-27-06-04 [BAA083012])
Tipo de elemento de controle
Rotação do eixo

ETIM for 095687 Sensores (EC001483)

Nome da característicaTipo de elemento de controlo (EF006976)
Valor da característicaEixo de rotação
