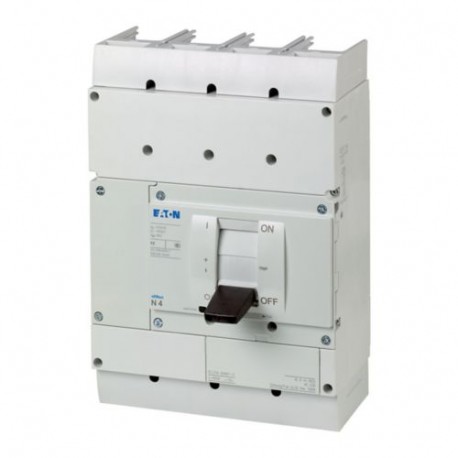

N4-4-1600-S1-DC 152552 EATON MOELLER Ruptura interruptor 1600A, 1000V DC

N4-4-1600-S1-DC

152552

EATON - MOELLER

Disponível

Envio hoje

Ruptura interruptor 1600A, 1000V DC

Mais detalhes


* Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Produtos relacionados

Mais informação



Entrega do programa
A gama de produtos
  Interruptores-seccionadores
Função de proteção
  Seccionadores/chaves principais de
Aplicações fotovoltaicas
A gama de produtos
  DC interruptores-seccionadores
Campo de aplicação
  Edifícios de utilidade
Áreas abertas
Nenhuma parte.
  N DC...
Padrão/Aprovação
  IEC
Tipo de instalação
  Fixo
Construção de tamanho
  N4
Descrição
  IEC/EN 60947-3
CCC China compulsory Certificate
Interruptor principal características, incluindo positivo unidade IEC/EN 60204 e VDE 0113.
Isolar características IEC/EN 60947-3 e VDE 0660.
N interruptores-seccionadores podem, além disso, ser combinado com NZM...-XU, NZM...-XA shunt e contatos auxiliares, bem como com NZM...-XR... operador remoto.
Para interruptor da C.C., todos os 4 contactos devem ser conectados em série. Consulte as informações sobre o jumper kit de acessórios.
Fornecido como padrão: o Parafuso de conexão; caixa terminal opcional.
Quando se trabalha com sistemas não aterrados (por exemplo,), a instalação deve assegurar que um casal de falha a terra vai ser impossível.
Mudar não pode ser combinada com o plug-in/gavetas extraíveis e/ou a conexão na parte traseira.
N4-4-...-S15-CC unidade de alimentação e outgoer do fundo só.
Opções de conexão

Interruptores-seccionadores
Tensão nominal de operação, max.
UeV DC1000
Nominal ininterrupta corrente de terminal jumpers

a 40°
  1600
a 65°
  1500

  Valores nominal ininterrupta de corrente a 65 °C incluem os jumpers.
Categoria de utilização
  DC-22A
Corrente operacional nominal
EueUm
DC 22-UM
IeUm1600
Categoria de sobretensão/grau de poluição
  III/3
Tensão de isolamento nominal
UeuV1250
Nominal de curta duração admissível corrente
t = 0,1 s
 kA34
Vida útil mecânica
Max. frequência de operação
 Ops/h60
Vida útil mecânica
Operações 10000

  Vida útil mecânica: de que o max. 50 % viagem pelo shunt/subtensão
Vida útil elétrica
elétrica (DC 22)
Operações 500
A capacidade do Terminal
Equipamento padrão
  Conexão a parafuso
Rodada condutor de cobre

Túnel de terminal

Encalhado
 mm2
4-furo
 mm24 x (50 - 240)
Terminais de parafuso

Direto no switch

Encalhado
 mm21 x (120 - 185)
4 x (50 - 185)
Módulo de placa

Único furo
min.mm21 x (120 - 300)
Único furo
max.mm22 x (95 - 300)
Módulo de placa

Furo duplo
min.mm22 x (95 - 185)
Furo duplo
max.mm24 x (35 - 185)
Conexão de largura de extensão
 mm2
Conexão de largura de extensão
 mm24 x 300
6 x (95 - 240)
Al condutores, Cu cabo



Encalhado
 mm2
4-furo
 mm24 x (25 - 240)
Parafuso do terminal e traseira-conexão do lado

Plano da tira de cobre, com buracos
min.mm(2x) 10 x 50 x 1,0
Plano da tira de cobre, com buracos
max.mm(2x) 10 x 50 x 1,0
Conexão de largura de extensão
 mm(2x) 10 x 80 x 1,0
Cu de faixa (número de segmentos x largura x segmento de espessura)

Televisão terminal do condutor de


min.mm6 x 16 x 0,8

max.mm(2x) 10 x 32 x 1.0
Módulo de placa

Único furo
 mm(2x) 10 x 50 x 1,0
Parafuso do terminal e traseira-conexão do lado

Plano da tira de cobre, com buracos
min.mm(2x) 10 x 50 x 1,0
Plano da tira de cobre, com buracos
max.mm(2x) 10 x 50 x 1,0
Conexão de largura de extensão
 mm(2x) 10 x 80 x 1,0
Barramento de cobre (largura x espessura)
mm
Parafuso do terminal e traseira-conexão do lado

Conexão a parafuso
  M10
Direto no switch


min.mm25 x 5

max.mm2 x (50 x 10)
2 x (80 x 10)
Módulo de placa

Único furo
min.mm25 x 5
Único furo
max.mm2 x (50 x 10)
Módulo de placa

Furo duplo
 mm2 x (50 x 10)
Conexão de largura de extensão
 mm
Conexão de largura de extensão
min.mm60 x 10
Conexão de largura de extensão
max.mm2 x (10 x 80)
Verificação de projeto como de acordo com a IEC/EN 61439(Mostra)(Ocultar recursos)
Dados técnicos para verificação de projeto

Corrente operacional nominal especificado para dissipação de calor
EunUm1600
Equipamento de dissipação de calor, dependente da corrente
PvidW378.88
IEC/EN 61439 de verificação de projeto

10.2 Resistência dos materiais e de peças

10.2.2 resistência à Corrosão
  Atende a norma de produto.
10.2.3.1 Verificação da estabilidade térmica dos compartimentos
  Atende a norma de produto.
10.2.3.2 Verificação da resistência do material isolante ao calor normal
  Atende a norma de produto.
10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
  Atende a norma de produto.
10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
  Atende a norma de produto.
10.2.5 de Elevação
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.6 impacto Mecânico
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2.7 Inscrições
  Atende a norma de produto.
10.3 Grau de proteção das MONTAGENS
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
  Atende a norma de produto.
10.5 Proteção contra choque elétrico
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
  Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
  É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
  É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento

10.9.2 a freqüência elétrica de força
  É o painel construtor de responsabilidade.
10.9.3 tensão de resistência a impuso
  É o painel construtor de responsabilidade.
10.9.4 Teste de caixas feitas de material isolante
  É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
  O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
  É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
  É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
  O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.
Dados técnicos ETIM 6.0
De baixa tensão industrial componentes (EG000017) / Interruptor seccionador (EC000216)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Off-load interruptor, disjuntor, interruptor de controle / Interruptor seccionador ([email protected] [AKF060010])
Versão do interruptor principal
  Sim
Versão de manutenção/serviço interruptor
  Sim
Versão do interruptor de segurança
  Nenhum
Versão de parada de emergência de instalação
  Sim
Versão do interruptor de marcha à ré
  Nenhum
Max. nominal tensão de operação Ue CA
 V0
Tensão
 V1000 - 1000
Avaliado permanente de corrente Ui
 Um1600
Avaliado permanente de corrente AC-21, 400 V
 Um0
Nominal de operação de alimentação em AC-3, 400 V
 kW0
Nominal de curta duração admissível corrente lcw
 kA34
Nominal de operação de alimentação em AC-23, 400 V
 kW0
De alimentação de comutação em 400 V
 kW0
Condicionado nominal corrente de curto-circuito Iq
 kA0
Número de pólos
  4
Número de contatos auxiliares como contato normalmente fechado
  0
Número de contatos auxiliares como contato normalmente aberto
  0
Número de contatos auxiliares como contato
  0
O Motor de acionamento opcional
  Sim
Motor da unidade integrada
  Nenhum
Liberação de tensão opcional
  Sim
Construção de dispositivos
  Construído-em dispositivo fixo construído-em técnica de
Apropriado para a terra de montagem
  Sim
Adequado para montagem frontal de 4 furos
  Nenhum
Adequado para montagem frontal centro
  Nenhum
Adequado para instalação de quadro de distribuição
  Sim
Adequado para intermediário de montagem
  Sim
Cor do elemento de controle
  Preto
Tipo de elemento de controle
  Rocker alavanca
Interlockable
  Sim
Tipo de conexão elétrica do circuito principal
  Conexão a parafuso
Grau de proteção (IP), airbag lateral
  IP20
Dimensões
>>

Datasheet - PDF
