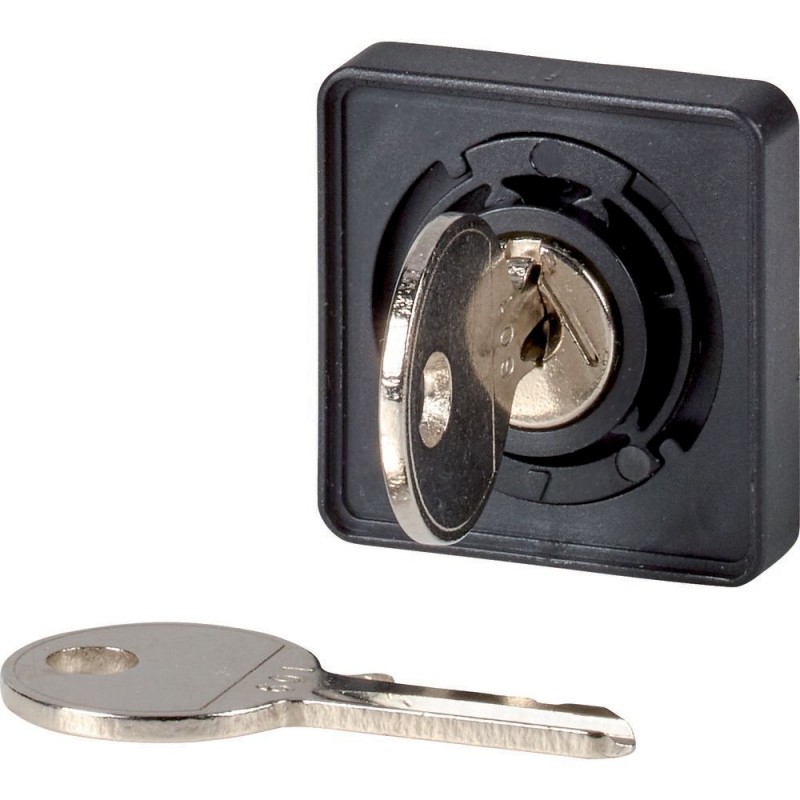

EATON - MOELLER +IVS/S-P 231981 Y7-231981 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

+IVS/S-P 231981 Y7-231981 EATON ELECTRIC guia de montagem Acessório + bloqueio. Só pode ser vendido montado.

Referência: +IVS/S-P

Código: 231981

Número de catálogo: Y7-231981

Fabricante: EATON - MOELLER

Descrição:

guia de montagem Acessório + bloqueio. Só pode ser vendido montado.
Elemento frontal. Para interruptores TM. IVS. Mecanismo de travamento com
Elemento frontal, para interruptor TM, IVS, mecanismo de travamento operado por chave, ronis no. P
Elemento frontal para interruptor TM, Função básica: Arranjos de travamento, Função: Mecanismo de travamento de operação com chave, RONIS-lock de 60 graus, Ao fazer o pedido com unidade básica, Para uso com: Montagem do quadro de distribuição de serviço (IVS), Informações sobre o equipamento fornecidas: com duas chaves, Grau de proteção: IP55

Categorias:

  • Aparelhos elétricos de baixa tensão > Elemento frontal para interruptor seletor
  • EATON - MOELLER > Desconexões e Comutadores Cam

Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

  • Mais informação
  • ETIM
  • Avaliações
Garantia, reparação e devolução.

* Este artigo é restrito. Por favor, peça-nos um orçamento para verificar se há unidades disponíveis ou você oferecer um produto alternativo.

Solicite um orçamento e verificaremos a disponibilidade das unidades. Caso não estejam disponíveis, um dos nossos técnicos procurará uma solução alternativa.

JÁ VISTOS

MAIS INFORMAÇÃO

Elemento frontal, para TM mudar, IVS-, chave de bloqueio do funcionamento do mecanismo cilíndrico ronis com nenhum.P
Elemento frontal para TM parâmetro, a função Básica: Fecho arranjos, Função: Chave de bloqueio do funcionamento do mecanismo cilíndrico ronis com bloqueio de 60 graus, Quando encomendar com a unidade básica, Para uso com: Serviço de distribuição de montagem de placa (IVS), Informações sobre o equipamento fornecido: com duas chaves, Grau de Proteção: IP55

Programa de entrega

Função básica
Fecho arranjos
Função
Chave de bloqueio do funcionamento do mecanismo de
Cilíndrico ronis com bloqueio de 60 graus
Ao encomendar com a unidade básica
Para uso com
Serviço de distribuição de montagem de placa (IVS)
Informações sobre o equipamento fornecido
com duas chaves
Chave extraível com
1150SPC-191
Grau de Proteção
IP55
Notas
O cilíndrico ronis com bloqueio para 60° pode ser utilizado para a comutação dos outros ângulos, bem como (por exemplo) se a chave withdrawability características coincidir com a opção.
Exemplo: +EZ/S-D pode ser usado com uma chave de passo com 6 etapas e uma mudança de ângulo de 30° se a chave só deverá ser levantados em 270° e 90° posições.

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Corrente operacional nominal especificado para a dissipação de calor [eun]
0
Dissipação de calor por pólo, dependente da corrente [Pvid]
0 W
Equipamento de dissipação de calor, dependente da corrente [Pvid]
0 W
Estática dissipação de calor, não-dependente da corrente [Pvs]
0 W
Dissipação de calor capacidade [Pdiss]
0 W
Temperatura de funcionamento min.
-25 °C
Temperatura de funcionamento max.
+50 °C
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.4 Folgas e distâncias
Atende a norma de produto requisitos.
10.5 Proteção contra choque elétrico
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.6 Incorporação de dispositivos de chaveamento e componentes
Não se aplica, uma vez que toda a aparelhagem deve ser avaliada.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
É o painel construtor de responsabilidade.
10.10 aumento de Temperatura
Não aplicável.
10.11 Curto-circuito
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade. As especificações para os painéis de distribuição deverão ser observadas.
10.13 funcionamento Mecânico
O aparelho cumpre os requisitos, desde que a informação no folheto de instruções (IL) é observado.

Dados técnicos ETIM 7.0

De baixa tensão industrial componentes (EG000017) / Frente elemento chave seletora (EC000222)
De engenharia elétrica, automação, controle de processo de engenharia / Baixa-tensão de tecnologia de chaveamento / Comando e dispositivo de alarme / elemento Frontal para chaves seletoras (ecl@ss10.0.1-27-37-12-13 [AKF031014])
Número de posições de interruptor
Zero
Tipo de elemento de controle
Chave
Apropriado para a iluminação
Nenhum
Cor do elemento de controle
Prata
Cor da luz indicadora de cap
Outros
Tipo de construção da lente
Praça
Diâmetro do furo
0 mm
Largura de abertura
0 mm
Altura de abertura
0 mm
Função de comutação de travamento
Nenhum
De retorno por mola
Nenhum
Com o anel frontal
Sim
Material do anel frontal
Plástico
Cor do anel frontal
Outros
Grau de proteção (IP), airbag lateral
IP65
Grau de proteção (NEMA)
Outros

ETIM for 231981 Componentes industriais para Baixa Tensão (EC000222)

Nome da característicaNúmero de posições do interruptor (EF000231)
Valor da característica0
Nome da característicaTipo de elemento de controlo (EF006976)
Valor da característicaChave
Nome da característicaAdequado para iluminação (EF001142)
Valor da característicaNão
Nome da característicaCor do elemento de atuação (EF007167)
Valor da característicaPrateado
Nome da característicaCor da tampa da luz indicadora (EF007165)
Valor da característicaOutro
Nome da característicaForma de lente (EF006253)
Valor da característicaQuadrado
Nome da característicaDiâmetro do furo (intervalo) (EF000079)
Valor da característica0 mm
Nome da característicaLargura da abertura (EF004565)
Valor da característica0 mm
Nome da característicaAltura da abertura (EF004778)
Valor da característica0 mm
Nome da característicaFunção de comutação de encaixe (EF007447)
Valor da característicaNão
Nome da característicaRetorno por mola/tátil (EF001407)
Valor da característicaNão
Nome da característicaCom anel frontal (EF006014)
Valor da característicaSim
Nome da característicaMaterial do anel frontal (EF005972)
Valor da característicaPlástico
Nome da característicaCor do anel frontal (EF002429)
Valor da característicaPreto
Nome da característicaGrau de proteção (IP), frente (EF003118)
Valor da característicaIP65
Nome da característicaGrau de proteção (NEMA) (EF011959)
Valor da característica12
