> >>MINI-6 177070 ELECTRIC Mini placa IP20 1-linha 6-mod.
Produto anterior Próximo produto

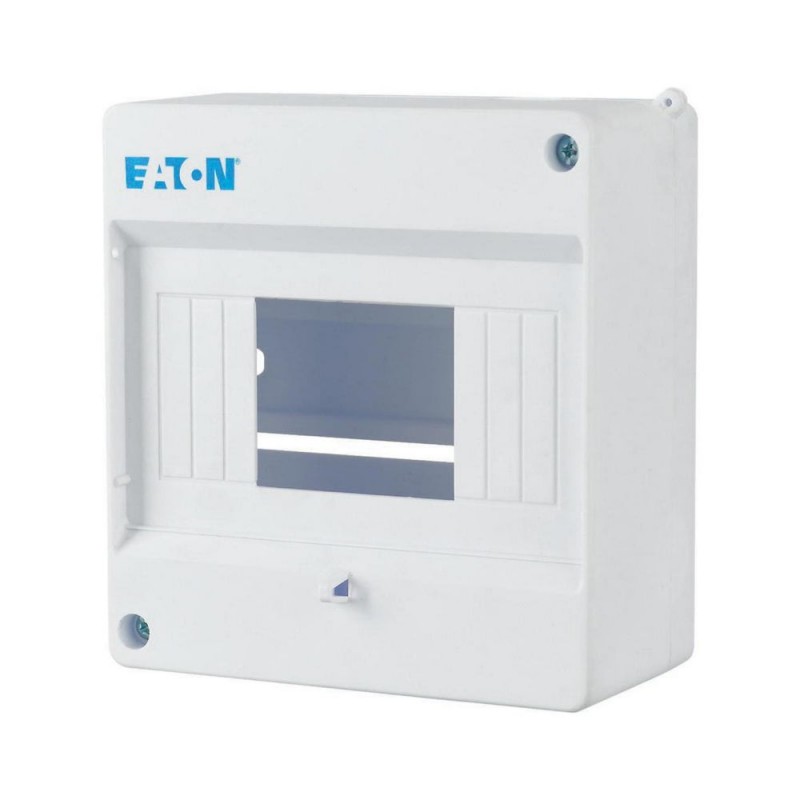

MINI-6 177070 EATON ELECTRIC Mini placa IP20 1-linha 6-mod. Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

MINI-6 177070 EATON ELECTRIC Mini placa IP20 1-linha 6-mod.

MINI-6

177070

EATON-MOELLER

Mini placa IP20 1-linha 6-mod.

Mais detalhes


Sistemas de distribuição de energia elétrica (incluindo quadros de controle) > Pequenos distribuidores de instalação

Caixas e armários pequenos

* Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $10.28
Preço unitário: $10.28

*Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Mais informação

▲


Mini compacta de distribuição de tabuleiro, 1-linha 6-SU, IP20
Plástico mini compacta de distribuição de conselho, para a instalação de comutação e de dispositivos de proteção, de acordo com a dimensão da norma DIN 43 880, com uma profundidade de 70 mm e uma corrente de até 63 A, 400 V /50 Hz, grau de protecção IP20 IEC/EN 62208, aprovado para o serviço de criação de quadros de distribuição, em conformidade com a norma IEC/EN 61439-3 VDE 0660-600-3, para montagem em superfície, cubra com 46 mm dispositivo de abertura, selado, como padrão, base branca e tampa com o parafuso de fechamento, knockout para o sistema métrico as entradas de cabos na parte superior, inferior e volta, Classe de protecção II, 6 unidades de espaço.

Programa de entrega

Função básica
Dispositivo básico
Função do produto
Instalação de quadros de distribuição
A gama de produtos
MINI DBO
Design
Montagem em superfície
Local de instalação
Interior
Tipo de instalação
Montagem de superfície
Porta/Aba
Sem
Grau de Proteção
IP20
Cor
Branco
Módulo de rack
Single-rail
Cobertura para proteção contra contato acidental
Plástico
Linhas [Count]
Um
Módulo de unidades por linha
Seis
Descrição
IP20
Classe de proteção II
Caixa de plástico branco (RAL 9003)
As entradas de cabos
Métrica as entradas de cabos na parte superior e inferior, do lado, placa traseira
PE e N terminais de design
Sem
Equipamentos fornecidos
Dispositivo básico

Dados técnicos

Geral
Normas
IEC/EN 62208
RoHS (em conformidade com a Directiva 2002/95/CE do Parlamento Europeu e do Conselho)
conformidade com
Temperatura ambiente
-5 - +40 °C
Grau de Proteção
IP20
Classe de proteção
II (totalmente isolado)
Tensão operacional nominal [Ue]
400 V CA
Frequência nominal [f]
50 Hz
As características do Material
Material
ABS (plástico)
Cor
branco (RAL 9003)
Propriedades do Material
MecânicaResistência ao impacto
IK05

Verificação de projeto como de acordo com a IEC/EN 61439

Dados técnicos para verificação de projeto
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 20 graus na parte superior do gabinete, calculada de acordo com a IEC 60890Individual gabinete para montagem em parede [PV]
11 W
Dissipação de calor, a uma temperatura ambiente de 35°C, delta T: 35 graus na parte superior do gabinete, calculada de acordo com a IEC 60890Individual gabinete para montagem em parede [PV]
13 W
IEC/EN 61439 de verificação de projeto
10.2 Resistência dos materiais e de peças10.2.2 resistência à Corrosão
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.1 Verificação da estabilidade térmica dos compartimentos
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.2 Verificação da resistência do material isolante ao calor normal
Atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.3.3 Verificação da resistência do material isolante ao calor anormal e fogo devido ao interno de efeitos elétricos
650 °C; atende a norma de produto requisitos.
10.2 Resistência dos materiais e de peças10.2.4 Resistência aos raios ultra-violeta (UV) a radiação
Não são relevantes para instalações interiores.
10.2 Resistência dos materiais e de peças10.2.5 de Elevação
Não se aplica aos gabinetes sem levantar a aids.
10.2 Resistência dos materiais e de peças10.2.6 impacto Mecânico
IK05
10.2 Resistência dos materiais e de peças10.2.7 Inscrições
Atende a norma de produto requisitos.
10.3 Grau de proteção das MONTAGENS
IP20
10.4 Folgas e distâncias
É o painel construtor de responsabilidade.
10.5 Proteção contra choque elétrico
Classe de protecção 2, portanto, não aplicável.
10.6 Incorporação de dispositivos de chaveamento e componentes
É o painel construtor de responsabilidade.
10.7 Interna de circuitos elétricos e conexões
É o painel construtor de responsabilidade.
10.8 Ligações para condutores externos
É o painel construtor de responsabilidade.
10.9 propriedades de Isolamento10.9.2 a freqüência elétrica de força
Ueu= 400 V CA
10.9 propriedades de Isolamento10.9.3 tensão de resistência a impuso
2.8 kV
10.9 propriedades de Isolamento10.9.4 Teste de caixas feitas de material isolante
Atende a norma de produto requisitos.
10.10 aumento de Temperatura
O painel construtor é responsável pela elevação da temperatura de cálculo. Eaton vai fornecem a dissipação de calor de dados para os dispositivos.
10.11 Curto-circuito
É o painel construtor de responsabilidade.
10.12 compatibilidade Eletromagnética
É o painel construtor de responsabilidade.
10.13 funcionamento Mecânico
Atende a norma de produto requisitos.

Dados técnicos ETIM 7.0

Quadros de distribuição (EG000023) / Pequeno quadro de distribuição (EC000214)
De engenharia elétrica, automação, controle de processo / engenharia de instalação Elétrica, dispositivo / sistema de distribuição Elétrica (incl. pequeno quadro de distribuição) / Pequeno quadro de distribuição ([email protected] [ACN387011])
Método de montagem
Montagem em superfície (gesso)
Número de linhas
Um
Largura em número de modular espaçamentos
Seis
Tipo da capa
Nenhum
Modelo da capa
Com entalhe
Tampa transparente/porta
Nenhum
Material da carcaça
Plástico
Altura
140 mm
Largura
130 mm
Profundidade
66 mm
Construído-em profundidade
70 mm
Profundidade interna
60 mm
Trilho DIN
Sim
Com placa de montagem
Nenhum
Com possibilidade de ampliação
Nenhum
EMC-versão
Sim
Cor
Branco
RAL-número
Nove mil e três
Grau de proteção (IP)
IP20
Com bloqueio
Nenhum
Tipo de fechamento
Outros

Dimensões

4500DIM-110
