> EATON - MOELLER>Auxiliares de controle e sinalização >M22-LED230H-* 106521 Y7-106521 ELECTRIC LED, 85-264VAC, especial, F.Frontal
Produto anterior Próximo produto

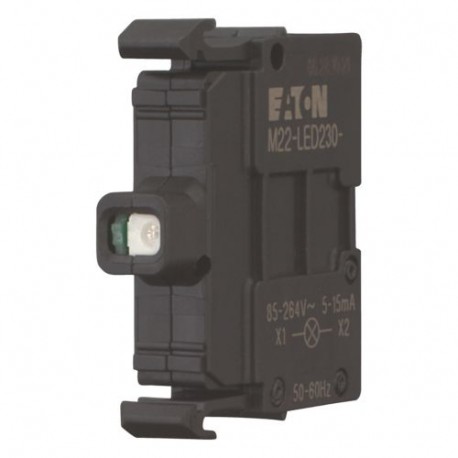

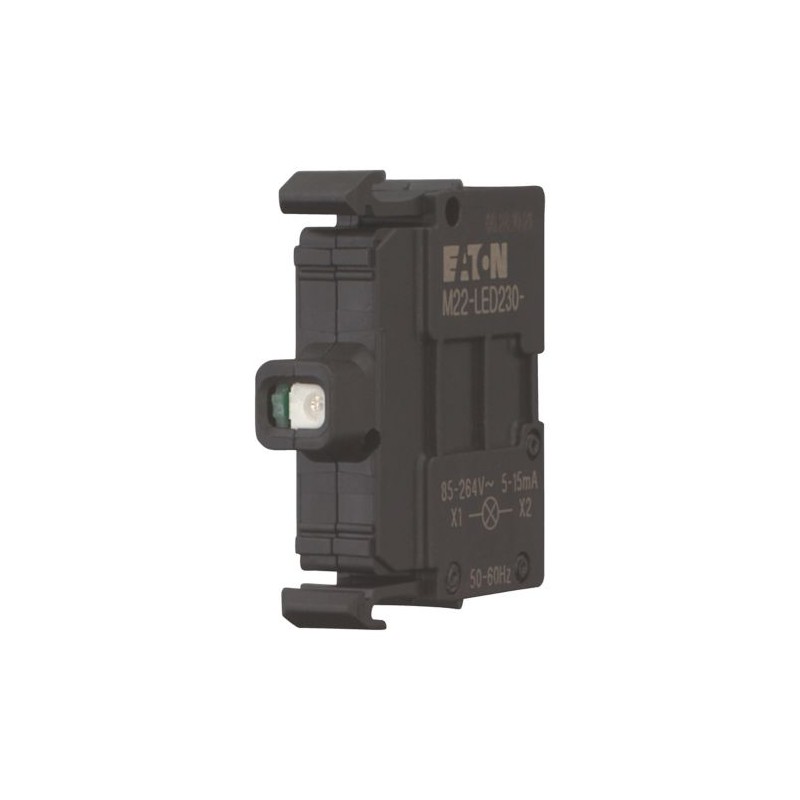

M22-LED230H-* 106521 Y7-106521 EATON ELECTRIC LED, 85-264VAC, especial, F.Frontal Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

M22-LED230H-* 106521 Y7-106521 EATON ELECTRIC LED, 85-264VAC, especial, F.Frontal

M22-LED230H-*

106521

Y7-106521

EATON-MOELLER

LED, 85-264VAC, especial, F.Frontal

Elemento LED; Selecionável; Montagem frontal; 207-264 V AC; Conexão de parafuso

Eaton Moeller® series M22 Illuminated element LED, front mount, + response threshold

Elemento LED, Fixação: Fixação frontal, Técnica de ligação: Terminais de parafuso, Tensão nominal de funcionamento: Ue= 207 - 264 V AC, 50/60 Hz V, Corrente nominal de funcionamento: Ie= 12 - 15 mA, Consumo de energia: Pmax.= 0,33 W, A 230 V, Cor: - selecionável → notas -, Grau de protecção: IP20, Ligação a SmartWire-DT: não, Normas: IEC 60947-5-1

Mais detalhes


Aparelhos elétricos de baixa tensão > Bloco de suporte da lâmpada para dispositivos de comando e sinalização

Auxiliares de controle e sinalização

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

* Este artigo é restrito. Por favor, peça-nos um orçamento para verificar se há unidades disponíveis ou você oferecer um produto alternativo.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton Moeller® series M22 Accessory LED
Catalog Number
106521
Product Length/Depth
38 mm
Product Height
10 mm
Product Width
37 mm
Product Weight
0.011 kg
Certifications
CSA Class No.: 3211-03
CSA-C22.2 No. 94-91
CSA File No.: 012528
UL File No.: E29184
IEC 60947-5-1
UL Category Control No.: NKCR
CE
CSA
CSA-C22.2 No. 14-05
UL
IEC/EN 60947-5
UL 508
Model Code
M22-LED230H-*

Especificações do produto

10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Fitted with:
Light source
Diode
Pollution degree
3
Climatic proofing
Damp heat, cyclic, to IEC 60068-2-30
Damp heat, constant, to IEC 60068-2-78
Connection to SmartWire-DT
No
Rated impulse withstand voltage (Uimp)
6000 V AC
Ambient operating temperature - max
70 °C
Ambient operating temperature - min
-25 °C
Ambient storage temperature - max
80 °C
Ambient storage temperature - min
40 °C
Equipment heat dissipation, current-dependent Pvid
0 W
Force for positive opening - min
0 N
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0 W
Operating torque
0.8 Nm
Rated insulation voltage (Ui)
500 V
Rated operational current (Ie) - max
15 mA
Rated operational current (Ie) - min
12 mA
Rated operational current for specified heat dissipation (In)
0 A
Rated operational voltage (Ue) at AC - max
264 V
Rated operational voltage (Ue) at AC - min
207 V
Rated operational voltage (Ue) at DC - max
0 V
Rated operational voltage (Ue) at DC - min
0 V
Static heat dissipation, non-current-dependent Pvs
1 W
Color
Selectable
Voltage type
AC
Fastening type
Front fastening
Mounting position
As required
Light color
Other
Connection type
Front fixing
Lamp type
LED
Overvoltage category
III
Connection type (auxiliary circuit)
Screw connection
Degree of protection
IP20
Lamp holder
None
Power consumption
Max. 0.33 W
Lifespan, electrical
100,000 h (at 25°C, according to EN60064)
Terminal capacity (stranded)
0.5 - 2.5 mm²
Shock resistance
Mechanical, According to IEC/EN 60068-2-27
30 g, Mechanical, According to IEC/EN 60068-2-27, Sinusoidal shock 11 ms
Terminal capacity (solid)
0.75 - 2.5 mm²

ETIM for 106521 Componentes industriais para Baixa Tensão (EC000204)
Característica Valor
Transformador integrado (EF001358) Não
Com resistência de redução de tensão integrado (EF001399) Não
Com fonte de luz (EF005905) Sim
Com díodo integrado (EF001400) Sim
Suporte da lâmpada (EF000048) Nenhum
Tensão nominal Ue em CA 50 Hz (EF007029) 207 V
Tensão nominal Ue em CA 60 Hz (EF007030) 207 V
Tensão nominal Ue na CC (EF007031) 0 V
Tipo de tensão para atuação (EF008242) AC
Tipo de lâmpada (EF002423) LED
Tipo de conexão do circuito auxiliar (EF006820) Ligação com parafuso
Cor da fonte de luz (EF001402) Outro
Tipo de aperto da fixação (EF002442) Fixação frontal

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-LED230H-* Y7-106521 106521 EN_289241.pdf 3 Mbytes M22-LED230H-* Y7-106521 106521 EN_289241.pdf
