Flush-montagem de expansão com o kit de plug-in do terminal 4 linha; - formulário de entrega de projetos
Forma de entrega de projectos de: montagem embutida kit de expansão para a segunda geração de KLV compacto quadros de distribuição, slim design de moldura de porta, opcional porta com moldura com pedido cor de RAL, equipamento fornecido: dispositivo transportador, a tampa da frente, neutro e de condutor de proteção de terminais com KSK plug-in do terminal de tecnologia, ajuste 3D elemento para a montagem projetado para ajustar a profundidade de montagem em até 18 mm, cabo retentor, instruções de instalação, folha de etiquetas. Normas: Complete o quadro de distribuição, em conformidade com a norma IEC/EN 60670-24, DIN 43871, IEC/EN 62208 e, em conformidade, aprovado para quadros de distribuição, conforme definido no IEC/EN 61439-3.
Programa de entrega
Função básica
Dispositivo básico
Função do produto
Instalação de quadros de distribuição
A gama de produtos
KLV para projetos
Local de instalação
Interior
Tipo de instalação
Montagem embutida
Módulo de rack
Ferroviário-quadro
Cobertura para proteção contra contato acidental
Plástico
Módulo de unidades por linha
Doze
Descrição
IP30
Classe de proteção II
Folha de porta de aço, cor branca (RAL 9016)
PE e N terminais de design
Plug-in terminais
PE e N terminais [Número x área da seção transversal]
PE: 4 x (2.5 - 25) + 28 x (0.5 - 4)
N: 4 x (2.5 - 25) + 28 x (0.5 - 4) mmDois

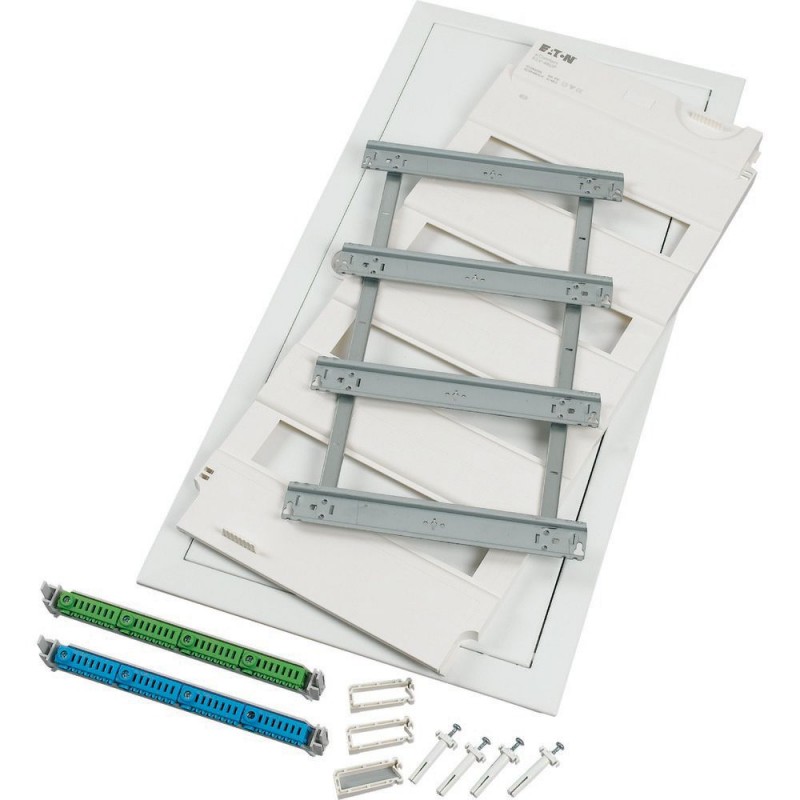

Equipamentos fornecidos
Suporte ao dispositivo de trilhos
Tampa frontal
Neutro/terminal do condutor de protecção
Ajuste 3D elemento para a montagem
Cabo retentor
Instruções de instalação
Imprintable folha
Dados técnicos
Normas
IEC/EN 62208, IEC/EN 60670-24
RoHS (em conformidade com a Directiva 2002/95/CE do Parlamento Europeu e do Conselho)
conformidade com
Temperatura ambiente
-5 - +40 °C
Classe de proteção
II (totalmente isolado)
Frequência nominal [f]
50 Hz
As características do Material
Material
Polystyren (plástico)
Chapa de aço, revestido a pó
MecânicaResistência ao impacto
IK05
Dados técnicos ETIM 7.0
Quadros de distribuição (EG000023) / Acessórios para pequenas quadro de distribuição (EC002287)
De engenharia elétrica, automação, controle de processo / engenharia de instalação Elétrica, dispositivo / sistema de distribuição Elétrica (incl. pequeno quadro de distribuição) / sistema de distribuição Elétrica (incl. pequeno quadro de distribuição, acessórios) (
