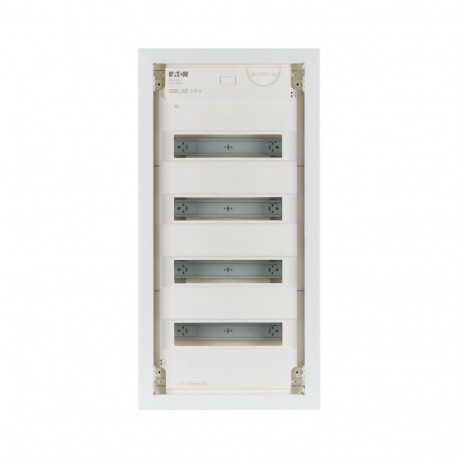

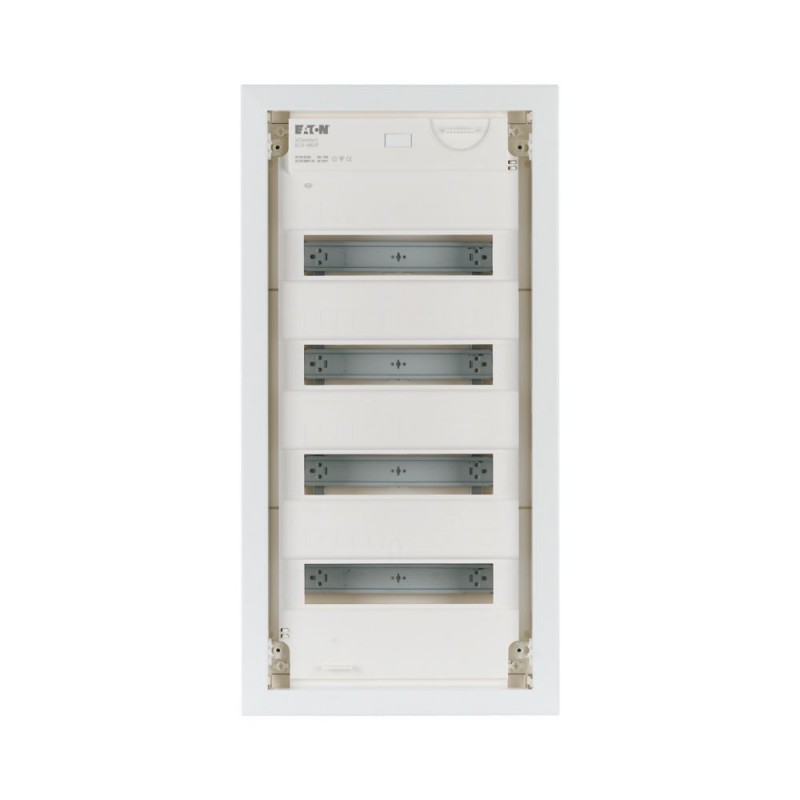

EATON - MOELLER KLV-48UPP-SF 178805 Y7-178805 - Imagem 1

As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

KLV-48UPP-SF 178805 Y7-178805 EATON ELECTRIC Xcomfort KLV

Referência: KLV-48UPP-SF

Código: 178805

Número de catálogo: Y7-178805

Fabricante: EATON - MOELLER

Descrição:

Xcomfort - KLV
Caixa para montagem embutida. 4 linhas. Porta metálica super embutida
Eaton xComfort KLV LV systems Final Distribution Boards. Compact distribution board-flush mounting, 4-rows, super-slim sheet steel door, 48UPP-SF
Quadros de distribuição compactos com montagem embutida KLV de segunda geração, classe de proteção II, caixa plástica com porta de chapa de aço, tampa frontal, selável e inscrita a laser de acordo com IEC/EN 60670-24, além de reserva de 2 unidades de espaço por linha, slot de marcação na caixa de parede, design exclusivo de moldura de porta super fina, fechadura de came de porta robusta, opcionalmente substituível com intertravamento de segurança, retentor de cabo para fiação limpa, opcionalmente disponível na forma de entrega do projeto, porta opcional com moldura colorida RAL solicitada, ampla gama de acessórios, equipamentos fornecidos: caixa, suporte do dispositivo, tampa frontal, condutor neutro e terminais de proteção com tecnologia de terminal plug-in KSK, Nível de bolha de nivelamento, elemento de montagem 3D projetado para ajustar a profundidade de montagem em até 18 mm, retentor de cabo, alças de pregos, instruções de instalação, folha imprimível, embalagem especial projetada para atender aos requisitos de aplicação da vida real. Normas: De acordo com IEC/EN 60670-24, DIN 43871, IEC/EN 62208 e aprovado para quadros de distribuição conforme definido na IEC/EN 61439-3.

Categorias:

  • Sistemas de distribuição de energia elétrica (incluindo quadros de controle) > Pequenos distribuidores de instalação
  • EATON - MOELLER > Caixas e armários pequenos

Produto novo em sua embalagem original com todas as garantias e certificações de EATON - MOELLER

  • Mais informação
  • ETIM
  • PDF
  • Avaliações
Garantia, reparação e devolução.

Preço unitário: 136,43 €

Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Calcule o preço por quantidade

QuantidadePreço

Prazo padrão: 3 semanas.

  • Estes prazos são estimativos e podem variar uma vez tratado o pedido do artigo.

JÁ VISTOS

MAIS INFORMAÇÃO

General specifications

Product Name
Eaton xComfort KLV energy distribution board
Catalog Number
178805
EAN
4015081741342
Product Length/Depth
100 mm
Product Height
715 mm
Product Width
360 mm
Product Weight
4.98 kg
Compliances
RoHS conform
Certifications
IEC/EN 62208
IEC/EN 60670-24 (PD)
Model Code
KLV-48UPP-SF

Delivery program

Type
Basic deviceInstallation distribution boardKLV energy
Application
Indoor (installation site)
Color
White
Traffic white (RAL 9016)

Technical data - electrical

Voltage rating at AC
400 V AC
Frequency rating of contacts
50 Hz

Technical data - mechanical

Closure type
Other
Enclosure material
Plastic
Width in number of modular spacings
12
Mounting method
DIN-rail
Flush mounted (plaster)
Flush mounting
Material
Polystyren (plastic)
Sheet steel, powder-coated
Number of module space units per row
12
Number of rows
4
Terminal type
Plug-in terminals
PE and N terminal number and cross section
N: 4 x (2.5 mm² - 25 mm²) + 28 x (0.5 mm² - 4 mm²)
PE: 4 x (2.5 mm² - 25 mm²) + 28 x (0.5 mm² - 4 mm²)
Built-in depth
88 mm
Built-in height
0 mm
Built-in width
0 mm
Internal depth
75 mm
Cable entry postion
Cable entries on top and bottom, side, back plate
Cover/door color
White
Cover/door model
With notch
Cover/door type
Door
Single
Module rack type
Rail frame
Protective shrouding material
Plastic

Temperature-rise verification as per IEC 60890

Heat diss. ambient 35°C delta T:20°C flush mount individ. encl. top(IEC 60890)
24 W
Heat diss. ambient 35°C delta T:35°C flush mount individ. encl. top(IEC 60890)
48 W

Design verification as per IEC/EN 61439 - technical data

Ambient operating temperature details
-5 °C - 40 °C

Design verification as per IEC/EN 61439

10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
650 °C; meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Not relevant to indoor installations.
10.2.5 Lifting
Does not apply to enclosures without lifting aids.
10.2.6 Mechanical impact
IK05
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
IP30
10.4 Clearances and creepage distances
Is the panel builder's responsibility.
10.5 Protection against electric shock
Protection class 2, therefore not applicable.
10.6 Incorporation of switching devices and components
Is the panel builder's responsibility.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Ui = 400 V AC
10.9.3 Impulse withstand voltage
4 kV
10.9.4 Testing of enclosures made of insulating material
Meets the product standard's requirements.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility.
10.13 Mechanical function
Meets the product standard's requirements.

Additional information

Features
EMC-version
Fitted with:
Door/Frame
Spirit level for leveling
Front cover
Cable retainer
Installation instructions
3D adjustment element for mounting designed to adjust the mounting depth by up to 18 mm
Neutral and protective conductor terminals with KSK plug-in terminal technology
Wall trough
Nail lugs
Device support rails
Imprintable sheet
Functions
Basic device
Extension possible
Protection class
II (totally insulated)
RAL-number
9016
Special features
IP30Protection Class IIPlastic enclosure with sheet steel door, white (RAL 9016)
Used with
KLV energy
Installation distribution board
Basic device

ETIM for 178805 Quadros de distribuição (EC000214)

Nome da característicaMétodo de montagem (EF000003)
Valor da característicaMontagem embutida (gesso)
Nome da característicaQuantidade de filas (EF000266)
Valor da característica4
Nome da característicaLargura em número de módulos (EF002950)
Valor da característica12
Nome da característicaTipo de cobertura (EF000339)
Valor da característicaPorta
Nome da característicaTipo de tampa (EF009212)
Valor da característicaCom recuo
Nome da característicaTipo de porta (EF004464)
Valor da característicaEV000426
Nome da característicaTampa/porta transparente (EF006244)
Valor da característicaNão
Nome da característicaPorta para passagem de sinal (EF015941)
Valor da característicaNão
Nome da característicaCom fechadura (EF006306)
Valor da característicaNão
Nome da característicaTipo de fecho (EF004462)
Valor da característicaOutro
Nome da característicaMaterial da caixa protetora (EF001596)
Valor da característicaPlástico
Nome da característicaProfundidade incorporada (EF000218)
Valor da característica88 mm
Nome da característicaAltura embutida (EF000332)
Valor da característica0 mm
Nome da característicaLargura para embutir (EF000846)
Valor da característica0 mm
Nome da característicaProfundidade interior (EF001131)
Valor da característica75 mm
Nome da característicaBorne de terra (EF015776)
Valor da característicaNão
Nome da característicaBorne de neutro (EF015777)
Valor da característicaNão
Nome da característicaCalha DIN (EF001134)
Valor da característicaSim
Nome da característicaCom tampa de montagem (EF000118)
Valor da característicaNão
Nome da característicaExtensão possível (EF001088)
Valor da característicaSim
Nome da característicaVersão EMC (EF001062)
Valor da característicaSim
Nome da característicaCor (EF000007)
Valor da característicaBranco
Nome da característicaNúmero RAL (EF000116)
Valor da característica9016
Nome da característicaGrau de proteção (IP) (EF005474)
Valor da característicaIP30
Nome da característicaAltura (EF000040)
Valor da característica715 mm
Nome da característicaLargura (EF000008)
Valor da característica360 mm
Nome da característicaProfundidade (EF000049)
Valor da característica100 mm

DATASHEET - PDF
