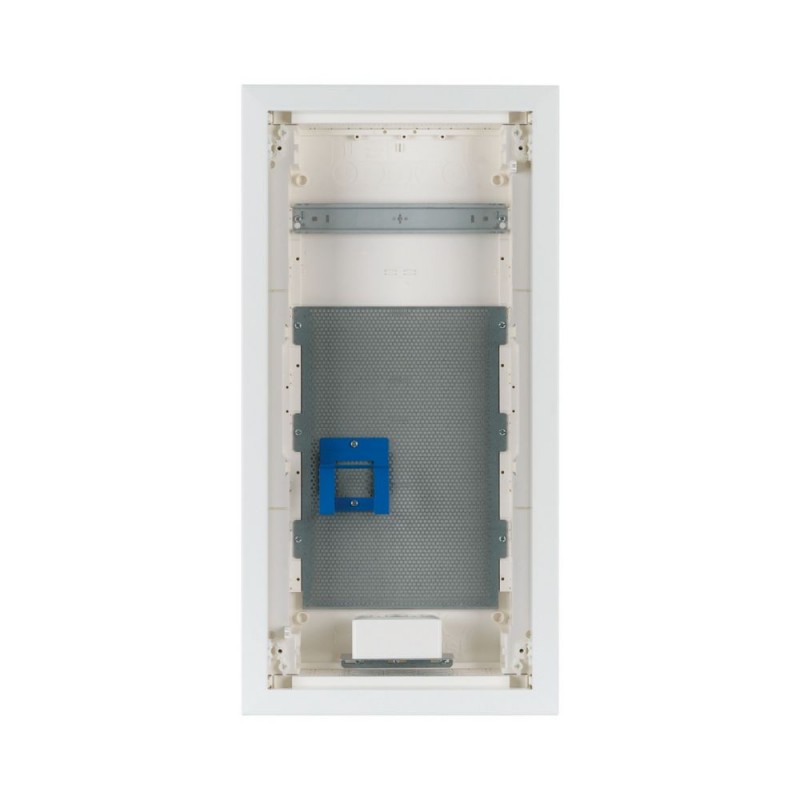

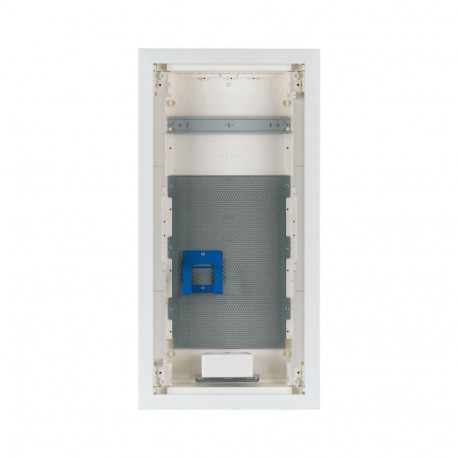

KLV-48HWM-SF 178837 Y7-178837 EATON ELECTRIC Xcomfort KLV Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

KLV-48HWM-SF 178837 Y7-178837 EATON ELECTRIC Xcomfort KLV

KLV-48HWM-SF

178837

Y7-178837

EATON-MOELLER

Xcomfort - KLV

Caixa para montagem embutida Multimedia Gesso acartonado 4 fileiras porta de metal

Eaton xComfort KLV LV systems Final Distribution Boards. Hollow wall compact distribution board, multimedia, 4-rows, super-slim sheet steel door

Caixa de mídia de parede oca KLV de segunda geração, caixa de distribuição de plástico com porta de chapa de aço com aberturas de ventilação, slot de marcação na caixa de parede, design de moldura de porta superfino único, fechadura de came de porta robusta, opcionalmente substituível com intertravamento de segurança, retentor de cabo para roteamento de cabos limpo, opcionalmente disponível como entrega para projetos, porta opcional com moldura colorida RAL solicitada, ampla gama de acessórios, equipamentos fornecidos: caixa, 1x trilho de montagem, placa de montagem microperfurada, 1x suporte para dispositivo, 2x base de soquete unidirecional com unidades plug-in e adaptador Euro2, nível de bolha, elemento de ajuste 3D para montagem projetado para ajustar a profundidade de instalação até 18 mm, Retentor de cabos, anker de parede oca, instruções de instalação, embalagem especial projetada para atender aos requisitos de aplicação da vida real. Normas: Aprovado para aplicações multimídia em gabinetes universais GP de acordo com IEC/EN 60670-24. Classe de proteção I.

Mais detalhes


Material de instalação de redes de telecomunicações DNT / FNT > Distribuidor para a tecnologia de telecomunicações

Caixas e armários pequenos

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

* Este artigo pode estar obsoleto. Se você estiver interessado, insira seu e-mail e informaremos se há unidades disponíveis. Caso não existam mais, um dos nossos técnicos procurará uma alternativa fornecivel com características semelhantes.

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton xComfort KLV multimedia distribution board
Catalog Number
178837
EAN
4015081741663
Product Length/Depth
100 mm
Product Height
715 mm
Product Width
360 mm
Product Weight
6.5 kg
Compliances
RoHS conform
Certifications
IEC/EN 62208
IEC/EN 60670-24 (GP)
Model Code
KLV-48HWM-SF

Delivery program

Type
Basic deviceInstallation distribution boardKLV multimedia
Model
Distributor enclosure
Application
Indoor (installation site)
Color
Traffic white (RAL 9016)
White

Technical data - electrical

Voltage rating at AC
230 V AC
Frequency rating of contacts
50 Hz

Technical data - mechanical

Mounting dimension
Other
Mounting method
DIN-compatible
Flush mounted (plaster)
Hollow wall
Hollow-wall mounting
Material
Steel plate/plastic
Polystyren (plastic)
Sheet steel, powder-coated
Number of cores (dual) - max
12
Number of module space units per row
12
Number of mountable connection strips
12
Number of rows
4
Terminal type
Without terminals
Cable entry postion
Cable entries on top and bottom, side, back plate
Cover/door color
White
Module rack type
Media mounting plate
Protective shrouding material
Without shroud for protection against accidental contact

Temperature-rise verification as per IEC 60890

Heat diss. ambient 35°C delta T:20°C flush mount individ. encl. top(IEC 60890)
24 W
Heat diss. ambient 35°C delta T:35°C flush mount individ. encl. top(IEC 60890)
48 W

Design verification as per IEC/EN 61439 - technical data

Ambient operating temperature details
-5 °C - 40 °C

Design verification as per IEC/EN 61439

10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
850 °C; meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Not relevant to indoor installations.
10.2.5 Lifting
Does not apply to enclosures without lifting aids.
10.2.6 Mechanical impact
IK05
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
IP30
10.4 Clearances and creepage distances
Is the panel builder's responsibility.
10.5 Protection against electric shock
Protection class 2, therefore not applicable.
10.6 Incorporation of switching devices and components
Is the panel builder's responsibility.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Ui = 400 V AC
10.9.3 Impulse withstand voltage
4 kV
10.9.4 Testing of enclosures made of insulating material
Meets the product standard's requirements.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility.
10.13 Mechanical function
Meets the product standard's requirements.

Additional information

Features
110-compatible
Fitted with:
2x single-way socket outlet
Hollow-wall anchor
Installation instructions
Wall trough
Cable retainer
Microperforated mounting plate
3D adjustment element for mounting designed to adjust the mounting depth by up to 18 mm
Device holder
Door/Frame
Spirit level for leveling
Device support rails
Functions
Basic device
Protection class
II (totally insulated)
Special features
IP30Protection Class IIPlastic enclosure with sheet steel door, white (RAL 9016)Note: To obtain protection class II, all devices installed on the mounting plate must be of the fully insulated type.
Used with
Basic device
KLV multimedia
Installation distribution board

ETIM for 178837 Dados e telecomunicações (EC000374)
Característica Valor
Modelo (EF000010) Armário de distribuição
Método de montagem (EF000003) Montagem embutida (gesso)
Com terminais de ligação (EF000398) Não
Número máximo de pares (EF003664) 12
Dimensão de montagem (padronizada) (EF000397) Outro
Compatível 110 (EF006673) Sim
LSA (EF007921) Não
SID (EF009749) Não
Material (EF002169) Chapa de Aço/Plástico
Grau de proteção (IP) (EF005474) IP30
Grau de proteção (NEMA) (EF011959) Outro
Cor (EF000007) Branco
Altura (EF000040) 715 mm
Largura (EF000008) 360 mm
Profundidade (EF000049) 100 mm
Número de réguas de terminais embutidas (EF000393) 12
DIN-compatible (EFDE0024) Sim
Compatible with Grade2TV according to XP-C 90-483 (EFFR0001) Não
Compatible with Grade3TV according to XP-C 90-483 (EFFR0002) Não

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
KLV-48HWM-SF Y7-178837 178837 IT_178836.pdf 3 Mbytes KLV-48HWM-SF Y7-178837 178837 IT_178836.pdf
