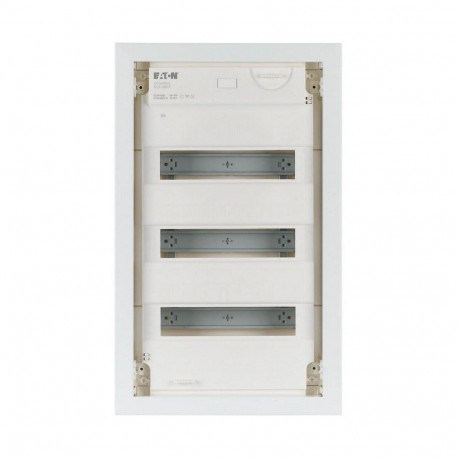

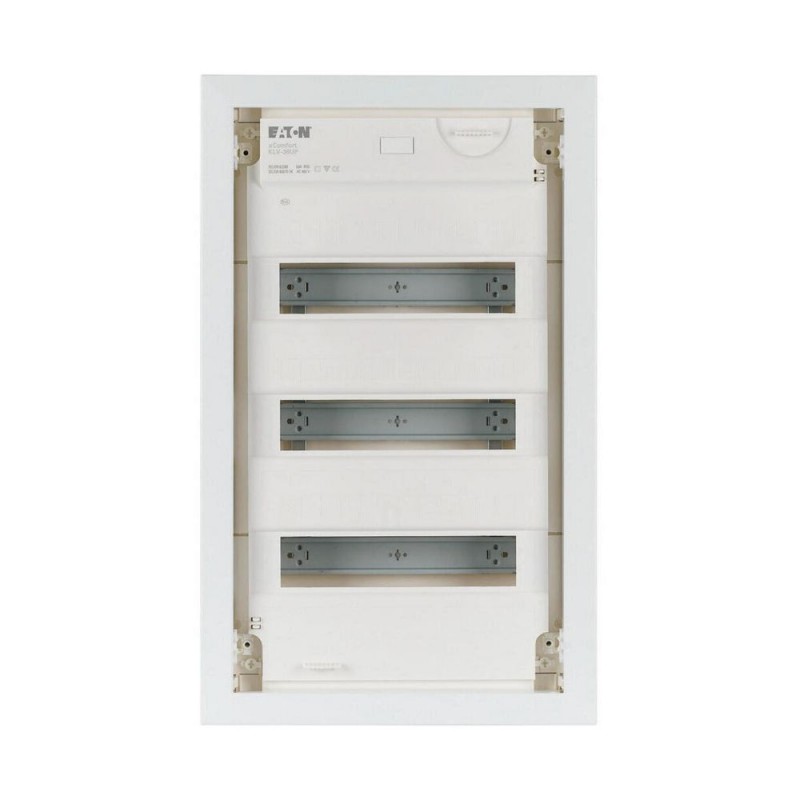

KLV-36UPP-SF 178803 Y7-178803 EATON ELECTRIC Xcomfort KLV Ver maior
As imagens são só a título ilustrativo. Por favor, consulte a ficha técnica.

KLV-36UPP-SF 178803 Y7-178803 EATON ELECTRIC Xcomfort KLV

KLV-36UPP-SF

178803

Y7-178803

EATON-MOELLER

Xcomfort - KLV

Caixa para montagem embutida 3 fileiras super embutida porta metálica

Eaton xComfort KLV LV systems Final Distribution Boards. Compact distribution board-flush mounting, 3-rows, super-slim sheet steel door, 36UPP-SF

Quadros de distribuição compactos com montagem embutida KLV de segunda geração, classe de proteção II, caixa plástica com porta de chapa de aço, tampa frontal, selável e inscrita a laser de acordo com IEC/EN 60670-24, além de reserva de 2 unidades de espaço por linha, slot de marcação na caixa de parede, design exclusivo de moldura de porta super fina, fechadura de came de porta robusta, opcionalmente substituível com intertravamento de segurança, retentor de cabo para fiação limpa, opcionalmente disponível na forma de entrega do projeto, porta opcional com moldura colorida RAL solicitada, ampla gama de acessórios, equipamentos fornecidos: caixa, suporte do dispositivo, tampa frontal, condutor neutro e terminais de proteção com tecnologia de terminal plug-in KSK, Nível de bolha de nivelamento, elemento de montagem 3D projetado para ajustar a profundidade de montagem em até 18 mm, retentor de cabo, alças de pregos, instruções de instalação, folha imprimível, embalagem especial projetada para atender aos requisitos de aplicação da vida real. Normas: De acordo com IEC/EN 60670-24, DIN 43871, IEC/EN 62208 e aprovado para quadros de distribuição conforme definido na IEC/EN 61439-3.

Mais detalhes


Sistemas de distribuição de energia elétrica (incluindo quadros de controle) > Pequenos distribuidores de instalação

Caixas e armários pequenos

Produto novo em sua embalagem original com todas as garantias e certificações de EATON-MOELLER

Preço total: $168.77
Preço unitário: $168.77
Este preço é por unidade e mostra o valor líquido (excluindo impostos indirectos se aplicável).

Se o nosso preço não é o melhor, peça-nos uma cotação Solicitar uma cotação

Related products

▲

Best sellers

▲

Mais informação

▲


General specifications

Product Name
Eaton xComfort KLV energy distribution board
Catalog Number
178803
EAN
4015081741328
Product Length/Depth
100 mm
Product Height
590 mm
Product Width
360 mm
Product Weight
4.2 kg
Compliances
RoHS conform
Certifications
IEC/EN 60670-24 (PD)
IEC/EN 62208
Model Code
KLV-36UPP-SF

Delivery program

Type
Basic deviceInstallation distribution boardKLV energy
Application
Indoor (installation site)
Color
Traffic white (RAL 9016)
White

Technical data - electrical

Voltage rating at AC
400 V AC
Frequency rating of contacts
50 Hz

Technical data - mechanical

Closure type
Other
Enclosure material
Plastic
Width in number of modular spacings
12
Mounting method
Flush mounting
Flush mounted (plaster)
DIN-rail
Material
Sheet steel, powder-coated
Polystyren (plastic)
Number of module space units per row
12
Number of rows
3
Terminal type
Plug-in terminals
PE and N terminal number and cross section
N: 4 x (2.5 mm² - 25 mm²) + 28 x (0.5 mm² - 4 mm²)
PE: 4 x (2.5 mm² - 25 mm²) + 28 x (0.5 mm² - 4 mm²)
Built-in depth
88 mm
Built-in height
0 mm
Built-in width
0 mm
Internal depth
75 mm
Cable entry postion
Cable entries on top and bottom, side, back plate
Cover/door color
White
Cover/door model
With notch
Cover/door type
Door
Single
Module rack type
Rail frame
Protective shrouding material
Plastic

Temperature-rise verification as per IEC 60890

Heat diss. ambient 35°C delta T:20°C flush mount individ. encl. top(IEC 60890)
20 W
Heat diss. ambient 35°C delta T:35°C flush mount individ. encl. top(IEC 60890)
43 W

Design verification as per IEC/EN 61439 - technical data

Ambient operating temperature details
-5 °C - 40 °C

Design verification as per IEC/EN 61439

10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
650 °C; meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Not relevant to indoor installations.
10.2.5 Lifting
Does not apply to enclosures without lifting aids.
10.2.6 Mechanical impact
IK05
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
IP30
10.4 Clearances and creepage distances
Is the panel builder's responsibility.
10.5 Protection against electric shock
Protection class 2, therefore not applicable.
10.6 Incorporation of switching devices and components
Is the panel builder's responsibility.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Ui = 400 V AC
10.9.3 Impulse withstand voltage
4 kV
10.9.4 Testing of enclosures made of insulating material
Meets the product standard's requirements.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility.
10.13 Mechanical function
Meets the product standard's requirements.

Additional information

Features
EMC-version
Fitted with:
Spirit level for leveling
Front cover
Imprintable sheet
Installation instructions
Cable retainer
Neutral and protective conductor terminals with KSK plug-in terminal technology
Nail lugs
3D adjustment element for mounting designed to adjust the mounting depth by up to 18 mm
Wall trough
Door/Frame
Device support rails
Functions
Extension possible
Basic device
Protection class
II (totally insulated)
RAL-number
9016
Special features
IP30Protection Class IIPlastic enclosure with sheet steel door, white (RAL 9016)

ETIM for 178803 Quadros de distribuição (EC000214)
Característica Valor
Método de montagem (EF000003) Montagem embutida (gesso)
Quantidade de filas (EF000266) 3
Largura em número de módulos (EF002950) 12
Tipo de cobertura (EF000339) Porta
Tipo de tampa (EF009212) Com recuo
Tipo de porta (EF004464) EV000426
Tampa/porta transparente (EF006244) Não
Porta para passagem de sinal (EF015941) Não
Com fechadura (EF006306) Não
Tipo de fecho (EF004462) Outro
Material da caixa protetora (EF001596) Plástico
Profundidade incorporada (EF000218) 88 mm
Altura embutida (EF000332) 0 mm
Largura para embutir (EF000846) 0 mm
Profundidade interior (EF001131) 75 mm
Borne de terra (EF015776) Não
Borne de neutro (EF015777) Não
Calha DIN (EF001134) Sim
Com tampa de montagem (EF000118) Não
Extensão possível (EF001088) Sim
Versão EMC (EF001062) Sim
Cor (EF000007) Branco
Número RAL (EF000116) 9016
Grau de proteção (IP) (EF005474) IP30
Altura (EF000040) 590 mm
Largura (EF000008) 360 mm
Profundidade (EF000049) 100 mm

Datasheet - PDF

▲
Título: Tamanho: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
KLV-36UPP-SF Y7-178803 178803 FR_178827.pdf 3 Mbytes KLV-36UPP-SF Y7-178803 178803 FR_178827.pdf
